i3v傾斜攝影_三維建模技術應用

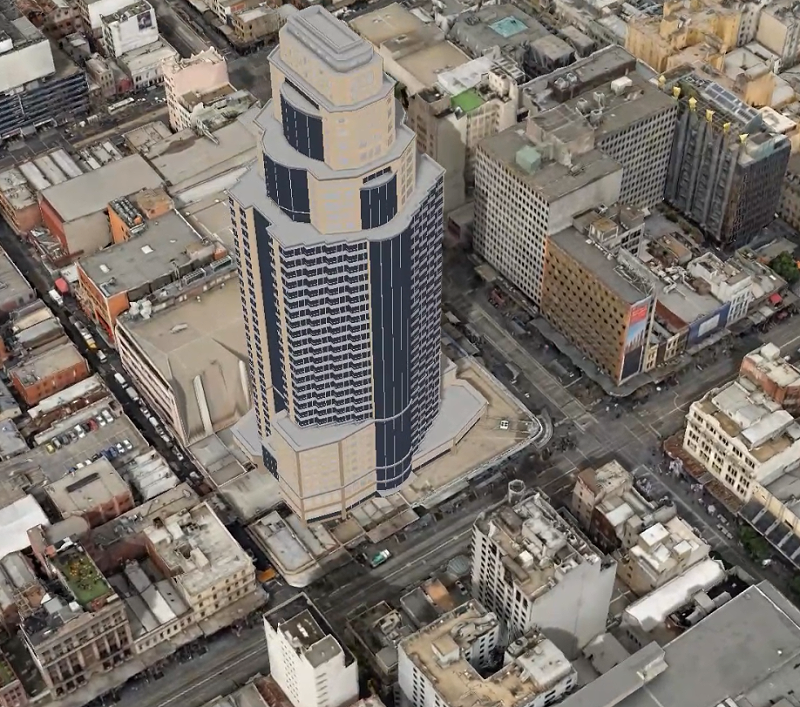

艾三維技術i3v傾斜攝影工作原理：運用傾斜攝影構建的實景三維模型，為城市全景及地表行全要素還原、同時對海量數據進行編輯，結合手工建模，有效提高大規模場景建模速度、達到360度全要素三維地理信息。傾斜攝影原理：通過高效自動化的三維建模技術，快速構建具有準確地理位置信息的真三維空間場景、直觀地掌握目標區域內地形地貌與所有建筑物的細節特征特征，可為電力、水利及公路建設、消防指揮等提供直觀精確的空間位置信息。

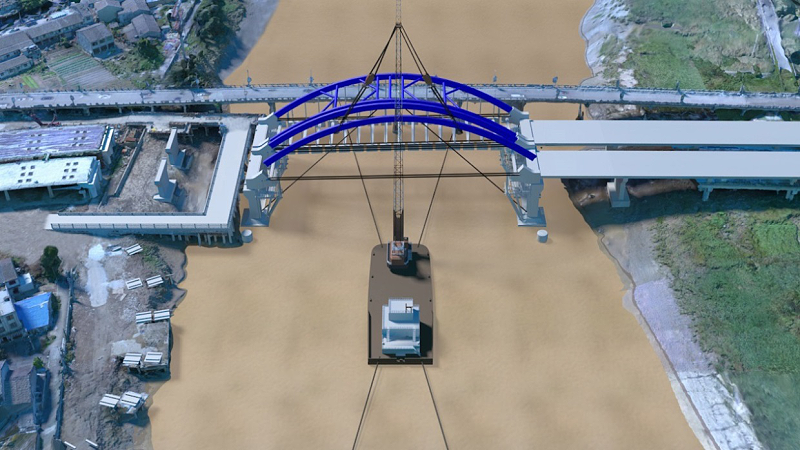

傾斜攝影在輸電線路、路橋項目中的應用：（1）利用傾斜攝影技術快速構建目標區域三維空間場景，對輸電線路走廊通道、路橋項目、城鎮規劃、大型工礦企業、自然保護區、林木密集覆蓋區，以及高山大嶺等惡劣地質區域，可以使線路設計安全可靠，經濟合理；（2）將傾斜攝影技術應用于市政道路及管線項目中，可通過高精度的實景三維模型對項目線路進行優化設計，尤其在城市建筑密集區、林木密集覆蓋區、可有效提升項目的設計質量與深度，優化工程建設投資造價。

無人機傾斜攝影主要以固定翼、旋翼為主流

1)固定翼：一般以電動、油動為主要?jiǎng)恿υ?/span>

優點：續航時間長、效率高。

不足：由于固定翼航速較快配合的相機曝光間隔時間要求高，其次由于有安全航高的限制、載重的限制通常能夠獲取的影像地面分辨率在8厘米以上。面對測繪行業對精度要求不斷提高受眾面變窄。

2)旋翼機：一般有三、四、六、八旋翼

優點：可懸停、易操作、安全性高，可以根據測區情況進行不同高度的飛行作業，使獲取的影像地面分辨率達到1厘米以下?，F(xiàn)階段采用八軸飛機為主流，其原因是八軸飛機可以支持?jǐn)鄻Ｗo(hù)，在失去一個機臂時正常飛行，在失去不相鄰的二個機臂時仍然可以安全回收。在飛控的選擇上做為航測用途的多選擇雙控制器，原因是無人機傾斜攝影在市區作業較多安全的保障是第一位的。

不足：續航時間有限，一般的無人機傾斜攝影相機重量在2-5KG，續航在30分鐘左右。

3)地面站：

地面站的選擇上以待機時間和屏幕高亮演示為主要考慮因素。
