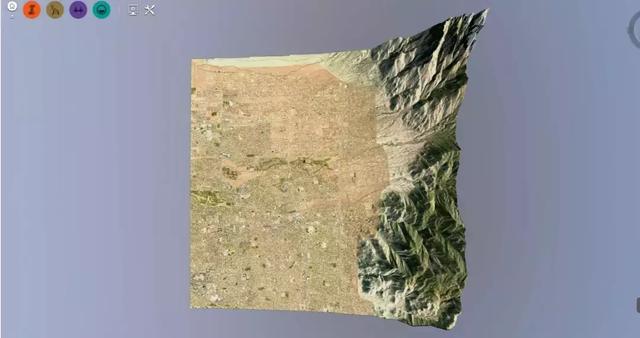

今天我們繼續介紹的是將Infraworks的地形模型導入Revit，利用的軟件工具為Rhino和Excel，首先還是使用模型生 成器建立地形模型：

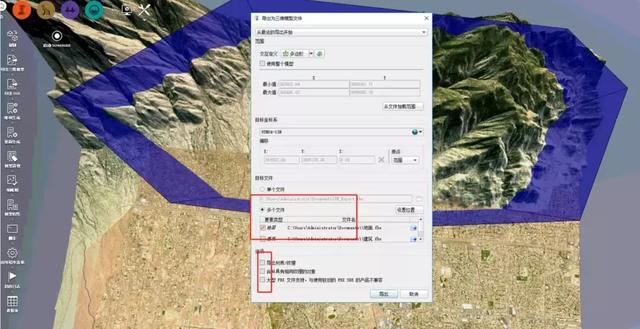

Inforworks的模型以FBX的格式導出，交互定義可以使用多邊形

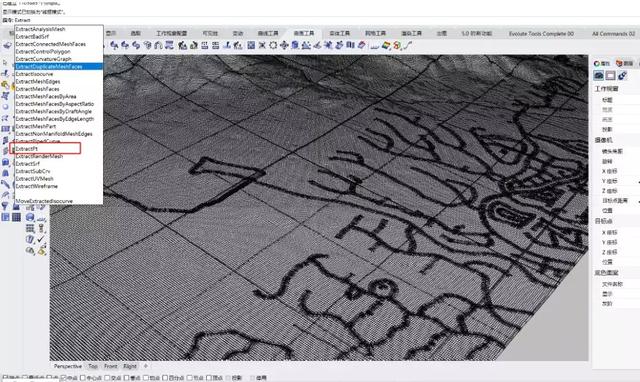

這里的導出我們將材質紋理導出，將導出的模型導入rhino中，在Rhino中選擇地形模型之后使用ExtractPt命令如下：

之后我們選擇點如下：

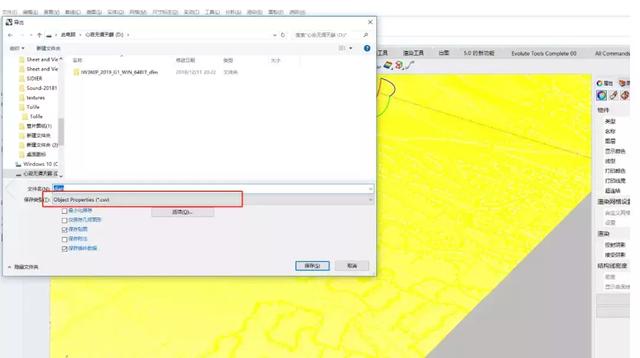

  將其導出為CSV文件

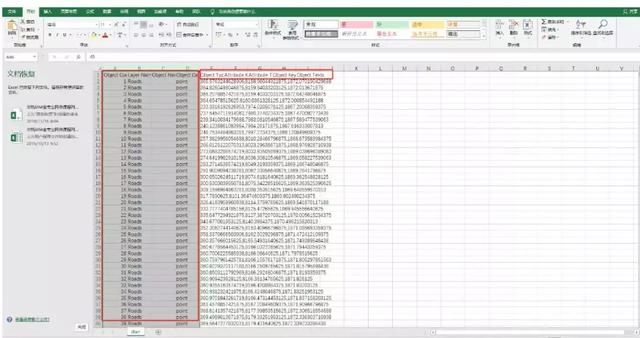

使用Excel打開CSV文件，將無用數據刪除如下：

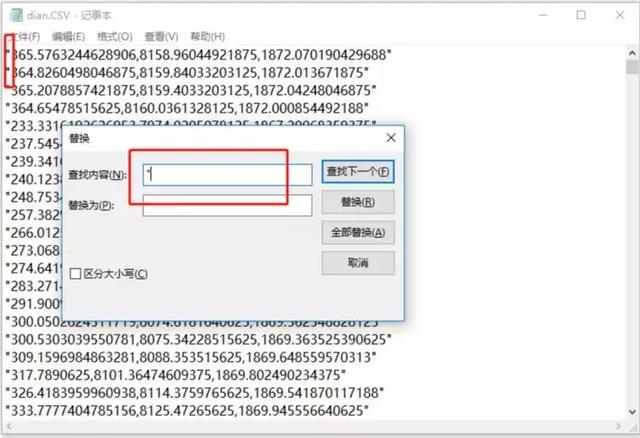

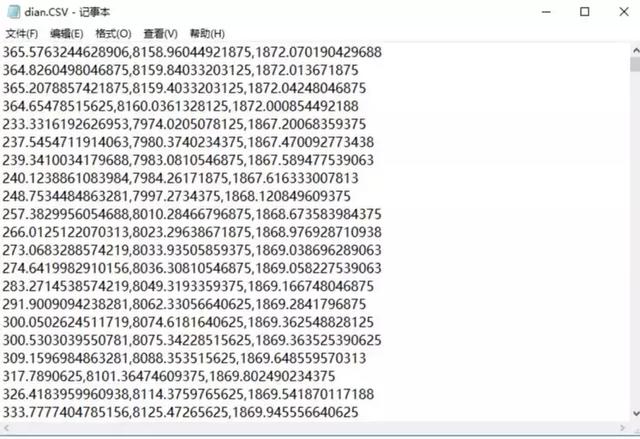

接下來將CSV文件用記事本打開做簡單處理，將引號替換掉保存（注意輸入法中英文狀態）

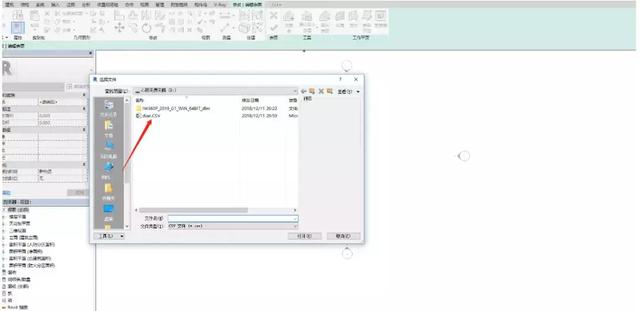

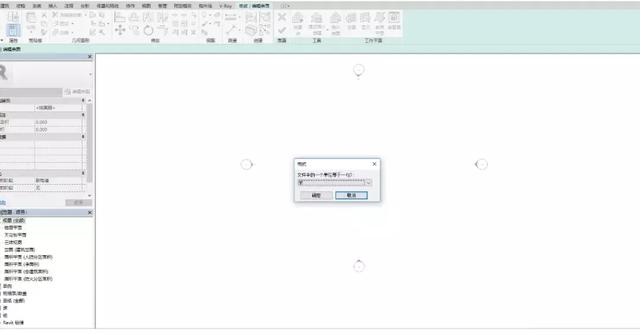

打開revit使用csv文件創建地形

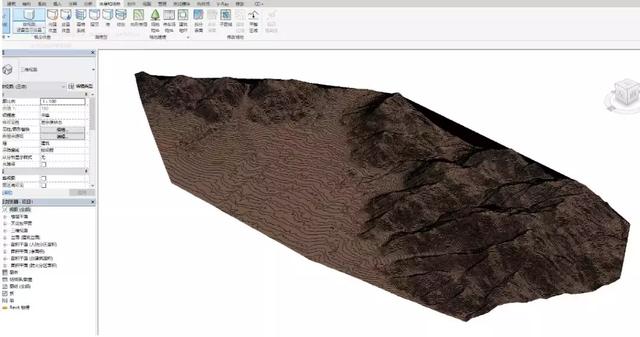

 喝杯茶的時間模型終于出來了。
