建設領域各行業或多或少均有接確BIM技術，特別是房屋建筑行業應用最多，BIM在電力行業及新能源行業中也有應用，部分公司已經率先應用到風電項目中了。

這里簡單介紹一下利用BIM平臺進行整個風電場及升壓站的三維建模，以及建模后的三維效果。

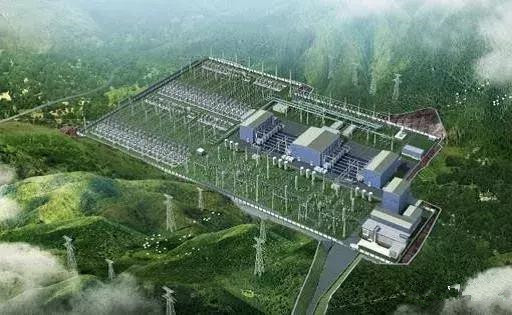

1、升壓站三維模型

升壓站建模 主要應用軟件為：Autodesk公司的Revit及Navisworks。首先建筑專業設計人員利用Revit軟件把升壓站的主要建筑物模型設計出來，再由各專業在此模型上設計各自的東西并保存好模型。其次總圖專業把升壓站場地三維模型建好，場地平整后再把建筑物模型導入，并載入升壓站內的各種構件，如道路、地坪等，電氣專業載入主變、架構等電氣相關構件，再通過軟件渲染，最終形成整個升壓站的三維模型。

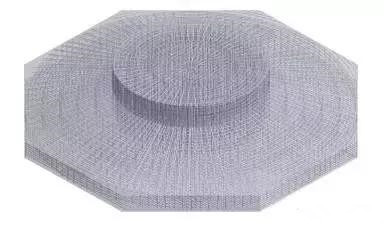

2、風機基礎三維建模

風機基礎設計主要應用Revit的插件Dynamo，Dynamo是Revit軟件的可視化編程工具，它最大的優點是設計人員可以不用編寫或只需編寫很少的程序代碼，就能完成風機基礎的設計。風機基礎三維設計，是將包含基礎計算信息的表格直接通過參數化設計工具導入軟件中，可以快速生成三維鋼筋及基礎形狀，實現基礎的快速三維建模，精確提取風機工程量。

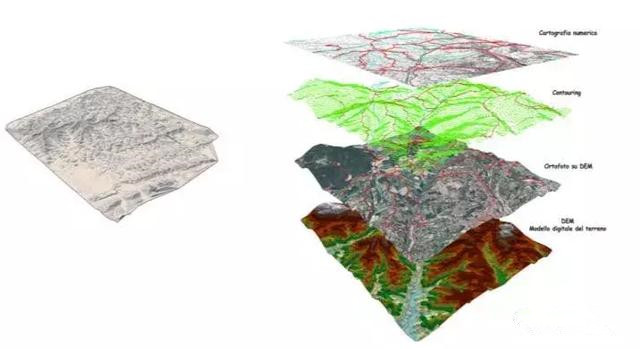

3、把風電場地形圖生成三維模型

Revit軟件可以直接創建三維地形表面，也可以通過導入CAD格式的帶有等高線的二維地形圖，直接轉換成三維地形圖，通過渲染，可形成比較真實的接近實際的地形地貌效果。

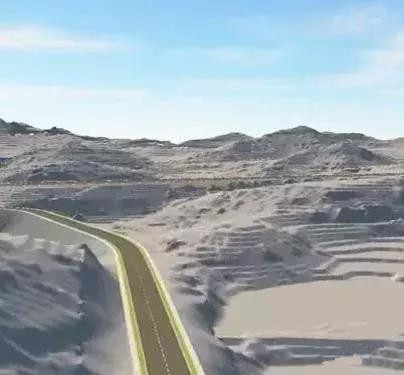

4、在三維地形圖上進行道路

集電線路設計

三維地形圖形成后，根據風機點位布置，現有道路情況，Revit軟件基于場地模型完成道路路徑的選擇，并計算出道路長度和土石方工程量。同樣軟件可以基于場地模型完成集電線路路徑的選擇，并給出相應的線路長度和工程量。?

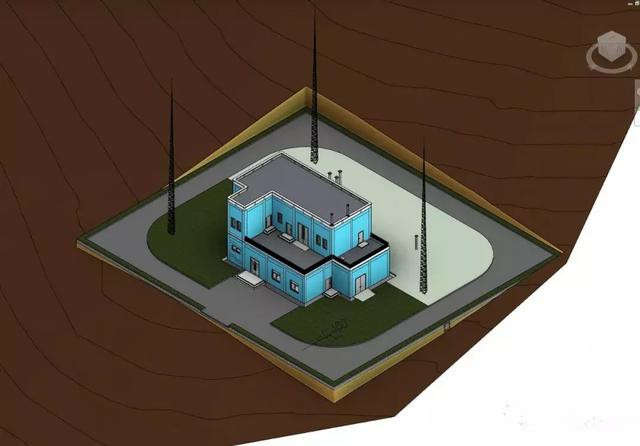

5、把升壓站模型導入到

風電場三維地形圖上

在風電場范圍內找到升壓站的設計位置，在三維地形圖中對升壓站位置進行場地平整后，可采用載入構件的形式把升壓站的模型導入到三維地形圖中，這樣就可以在三維地形圖顯示升壓站在風電場的效果。

6、把風機基礎模型和風機導入到三維地形圖上，形成整個風電場三維模型

同樣，Revit軟件可以把建好的風機基礎模型導入到地形圖中，風機模型同樣可以做成簇的形成做為構件導入地形圖中。這樣經過各個構件的三維設計后再導入到三維模型中，就會形成整個風

電場的三維效果圖。

BIM其實可以把風電場所有的設計要素通過三維化設計導入到三維地形圖中，形成整個風電場的三維模型，并能形成整個風電場的工程量和造價，且大部分專業可以直接生成CAD格式的二維圖紙出圖。雖然目前利用三維建模比較慢，且出的圖紙不盡如意，但利用三維設計還是未來的趨勢，相信要不了多久，太多數行業包括新能源行業會成熟的應用BIM平臺。
