如何制作簡單的風管施工模擬

首先用revit創建風管模型，創建模型時需要將風管，法蘭，螺栓拆分開，支吊架的吊桿，橫擔，螺栓也要分開創建；然后將模型導出nwc文件，在Navisworks中進行施工模擬動畫 的制作。

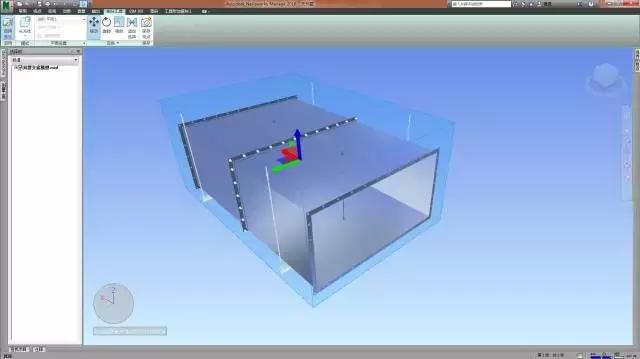

1、啟用剖分工具，將剖分框做成如圖所示的大??；

圖1

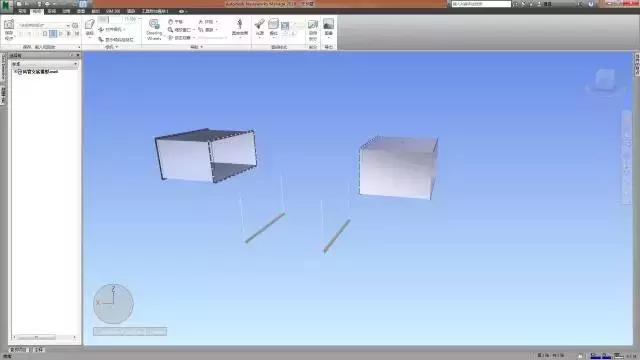

2、關閉啟用剖分命令，將模型分別移動到合適的位置，如下圖2所示（保證模型不在剖分框內）；

圖2

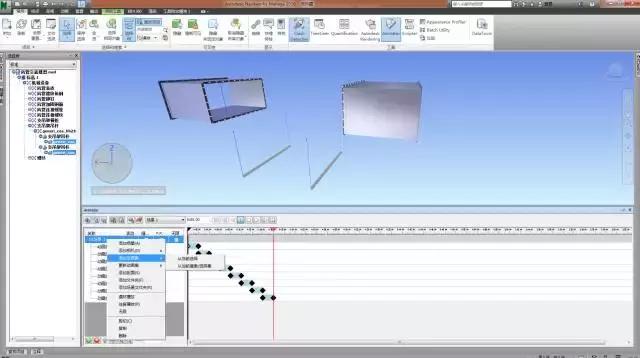

3、點開Animator命令并添加場景，選中支架吊桿，然后右鍵選擇添加動畫集并選擇從當前選擇，如圖3；

圖3

4、選擇移動命令，在0秒時捕捉一次關鍵幀，然后移動吊桿到原始位置并設置合適時間段，捕捉第二次關鍵幀，這樣兩幀之間就產生了一段吊桿移動的動畫。依次類推分別制動其他圖元的動畫。制作完成后如下圖4所示；

圖4

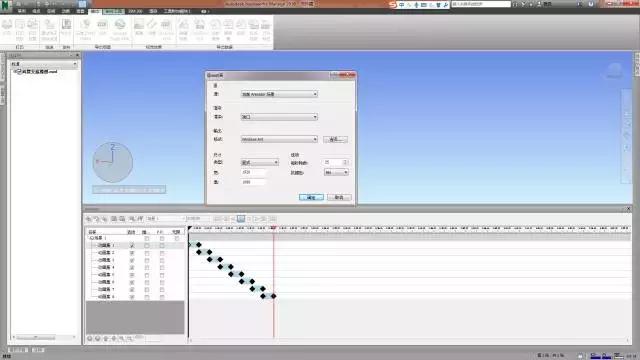

5、最后，打開啟用剖分工具，然后就可以導出動畫啦，如圖5所示。

圖5

對于這一類簡單的施工模擬的動畫，關鍵是前期的規劃，把動畫拆分成一個一個的動作，然后將這些動作連在一起就可以啦。簡單吧，小伙伴們，趕緊打開軟件試一試吧。
