隨著數字化時代的到來，各種系統和應用程序的使用，使得圖模變得越來越復雜，導致圖模一致性檢查變得更加重要。

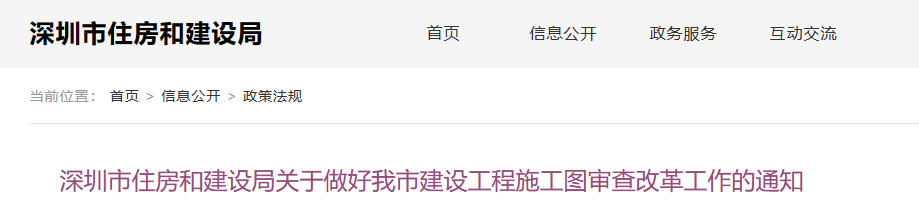

近年來，為了加強圖模一致性，各級行政部門在開展施工圖三維審查時，會要求建設單位對設計單位上傳的BIM模型與二維施工圖的一致性進行確認。



一、圖模一致有什么用？

在解答圖模一致的用處前，我們需要先回答圖模不一致是怎么造成的。

目前，設計BIM的實施形式主要是翻模和輔助設計，少數單位實現了BIM正向設計。而翻模和輔助設計，極容易導致圖模不一致的問題。

設計單位在進行設計時，往往會進行多次修改，這使得不同專業的設計人員會因?yàn)榘姹?、反饋時效等原因，使用錯誤的信息進行設計，導致圖模不一致，出現模型信息不完整、構件丟失或不對應等情況。

施工圖作為設計階段的法定交付物，如果出現實際施工圖與交付模型信息不符的情況，將會影響B(tài)IM信息的有效性，影響其在后續的施工和運維環節的使用，導致嚴重的錯誤和巨大的損失。



圖模一致性審查在一定程度上，解決了業內普遍存在的翻模和輔助設計帶來的交付問題，使以翻模為主的BIM實施方式逐步轉向BIM正向設計，保障了模型的設計質量，推進一模到底的實現，發揮了模型信息的應用價值，并驅動BIM一體化和建筑全生命周期的落地。

二、圖模一致怎么實現？

圖模一致并非字面意義上的，施工圖與模型完全一致，百分百匹配，而是指在一個系統中，不同的圖模之間保持一致，包括數據模型、過程模型和行為模型等。這種一致性可以確保系統的正確性和可靠性。

在實踐中，圖模一致性可以通過建立一組標準或規范來實現。

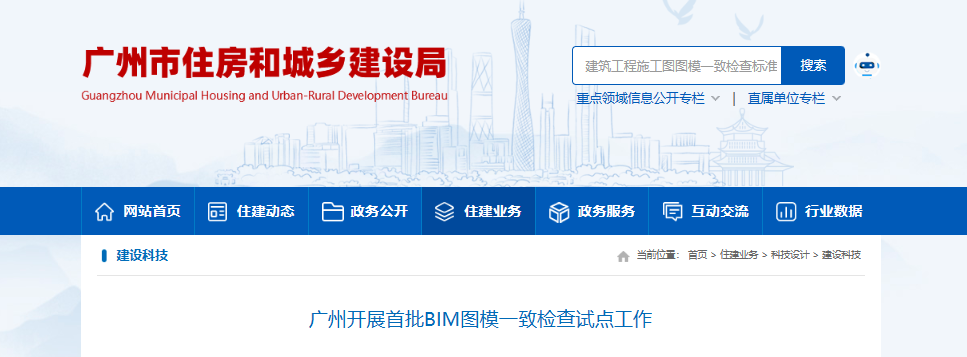

2022年9月，廣州市住房和城鄉建設局組織開展專題研究，由廣州優比建筑咨詢有限公司CEO何關培領銜，廣州華森建筑與工程設計顧問有限公司、華陽國際設計集團、廣州珠江外資建筑設計院有限公司等單位參與，起草了廣州市《建筑工程施工圖圖模一致檢查標準（試行）》。



三、怎么提高圖模一致性？

現階段，翻模是在施工圖的基礎上進行建模；而BIM正向設計則是直接從模型出圖。

翻模的問題在于，容易出現圖紙做了修改或微調，模型團隊沒有接收到提資，施工團隊拿到的圖紙和模型存在偏差，BIM正向設計從模型導出圖紙的工作流程，能最大程度上保證“數據同源，圖模一體”。

BIM正向設計具有以下優勢：

1.可視化溝通：利用BIM設計的可視化特性和BIM可視化成果，讓各參建方基于可視化成果進行溝通，提高效率，輔助決策。

2.三維協同：以BIM模型或圖紙作為提資條件，開展專業間、專業內的協同工作，提高溝通效率，提升設計質量。



3.設計優化：通過BIM模型開展全專業設計核查與各階段分析模擬。梳理并修正設計的錯漏碰缺問題，對可能存在的凈空、凈高問題進行優化。

4.綠色性能模擬：對建筑及周邊環境的風、光、聲、熱條件進行模擬與分析，根據分析結果，逐步推進設計調整與方案優化。

5.質量管控：基于BIM正向設計邏輯，對BIM設計模型、施工圖圖紙、各項設計成果進行平臺化、系統化的管理。通過三維審圖、云端協同校審等方式，進一步提升模型精度、提高圖紙質量，最大程度上保證“數據同源，圖模一體”。

BIM正向設計軟件能解決以下問題：

與傳統設計軟件相比，BIM正向設計軟件CNCCBIM OpenRoads具有以下優勢：

1.標準化管理

通過強大的ProjectwWise 協同環境和工作流，實現了用戶、項目、工作環境和團隊間的全球工作共享，打破地理和技術上的界限。工作空間托管可實現設計出圖標準統一，模型托管將內容統一，數據共用將設計統一。

2.BIM正向設計

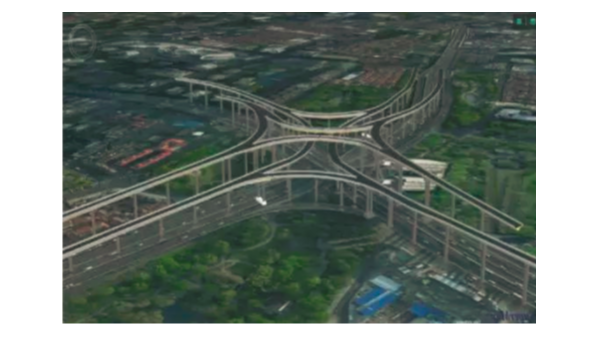

支持道路工程的BM正向設計整體流程，可生成各種復雜性道路、平交口、互通式立交的BIM模型。通過BM設計模型可直接生成符合國家規范及本地化要求的傳統二維設計成果〔如平、縱、橫圖紙及相關設計表格等〕。



3.數據聯動、精準表達

全面支持設計圖形、設計參數、參數化橫斷面模板與BM模型的數據實時動態關聯?；谏舷挛年P(guān)聯的直觀界面和動態三維互動的實時設計體驗，用戶可通過多種修改模式〔設計圖形或設計參數〕取得項目最佳方案，利用三維可視的設計模型可充分查看道路要素以提高設計成果質量。

4.本地化程度高，操作更簡便

CNCCBIM OpenRoads融入了中交一公院多年來在道路工程設計和軟件研發領域積累的豐厚經驗，在規范符合、成果表達以及界面操作等方面最大化的貼合了中國用戶的習慣。

設計流程簡化，操作更為便捷，可實現路線、路基邊線、十字坐標、占地、示坡線等自動標注、一鍵出圖出表，顯著提升工作效率。



CNCCBIM OpenRoads軟件詳情：CNCCBIM OpenRoads | 中國適用的道路工程BIM正向設計解決方案

BIM正向設計案例：

鄂州花湖機場，位于中國湖北省鄂州市鄂城區燕磯鎮、沙窩鄉、花湖鎮交界處，西北距鄂州市中心約16千米、南距黃石市中心約15千米，為4E級國際機場、航空物流國際口岸、亞洲第一座專業性貨運樞紐機場。

2020年，我司分別與民航機場建設工程有限公司 、中鐵北京工程局集團有限公司、北京中航空港建設有限公司達成合作，為鄂州機場場道001標、002標、003標合同段提供施工深化工作。



鄂州機場通過開展數字化正向設計，進行了方案模擬、深化設計、管線綜合、工程算量、模型出圖、數字化交付等創新應用，大幅提高設計進度和精細度，推動了設計思維、工作流程、協同方式乃至建設模式的深刻變化，使BIM模型的全生命周期應用得以實現，展現了BIM技術優良的市場應用前景。

項目BIM應用詳情：BIM技術在鄂州機場市政工程設計中的創新應用
