手工算鋼筋下料步驟和方法

1、梁板鋼筋的下料長度=梁板的軸線尺寸-保護層(一般25)+上彎勾尺寸

180度彎勾=6.25d

90度彎勾=3.5d

45度彎勾=4.9d

再減去度量差：30度時取0.3d 45度0.5d 60度1d 90度2d 135度3d

如果是一般的施工圖紙按上面的方法就可以算出來如板的分布筋負盤梁的縱向受力筋架力筋。如果是平法施工圖那就要參考03g101-1B了

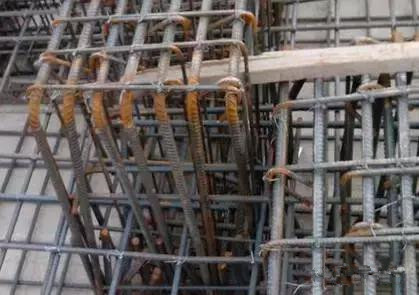

箍筋的長度：外包長度+彎勾長度-6d

彎勾長度6加1008加12010加140

箍筋個數=梁構件長度-(25保護層)*2/箍筋間距+1

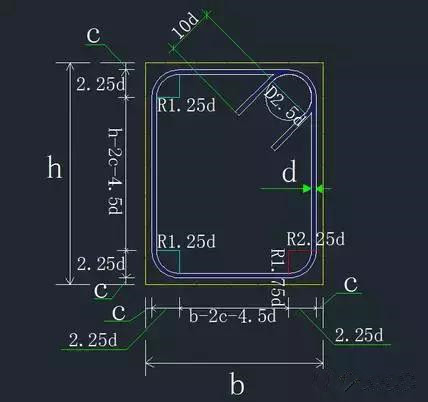

矩形箍筋下料長度計算公式

箍筋下料長度=箍筋周長+箍筋調整值

式中：

箍筋周長=2(外包寬度+外包長度);

外包寬度=b-2c+2d;

外包長度=h-2c+2d;

b×h=構件橫截面寬×高;

c——縱向鋼筋的保護層厚度;

d——箍筋直徑。

2.計算實例

某抗震框架梁跨中截面尺寸b×h=250mm×500mm，梁內配筋箍筋φ6@150，縱向鋼筋的保護層厚度c=25mm，求一根箍筋的下料長度。

解：外包寬度= b-2c+2d

=250-2×25+2×6=212(mm)

外包長度=h-2c+2d

=500-22×25+2×6=462(mm)

箍筋下料長度=箍筋周長+箍筋調整值

=2(外包寬度+外包長度)+110(調整值)

=2(212+462)+110=1458(mm)

≈1460(mm)(抗震箍)

錯誤計算方法1：

箍筋下料長度=2(250-2×25)+2(500-2×25)+50(調整值)

=1350(mm)(非抗震箍)

錯誤計算方法2：

箍筋下料長度=2(250-2×25)+2(500-2×25)=1300(mm)

梁柱箍筋的下料，在施工現場，如果給鋼筋工一個總長=2b+2h-8c+26.5d的公式，鋼筋工不是太歡迎;如果將梁的已知保護層直接代入公式，使表達方式簡單一些，鋼筋工就容易記住。

譬如，當次梁的4面保護層均為25mm時，

箍筋直徑為圓8，我們有：箍筋總長=2b+2h+12mm;

箍筋直徑為圓10，我們有：箍筋總長=2b+2h+65mm;

箍筋直徑為圓12，我們有：箍筋總長=2b+2h+118mm;

箍筋直徑為圓14，我們有：箍筋總長=2b+2h+171mm。

譬如，當主梁支座頂面保護層為55mm，其余3面保護層為25mm時，

箍筋直徑為圓8，我們有：箍筋總長=2b+2h-48mm;

箍筋直徑為圓10，我們有：箍筋總長=2b+2h+5mm;

箍筋直徑為圓12，我們有：箍筋總長=2b+2h+58mm;

箍筋直徑為圓14，我們有：箍筋總長=2b+2h+111mm。

譬如，當柱的保護層為30mm時，

箍筋直徑為圓8，我們有：箍筋總長=2b+2h-28mm;

箍筋直徑為圓10，我們有：箍筋總長=2b+2h+25mm;

箍筋直徑為圓12，我們有：箍筋總長=2b+2h+78mm;

箍筋直徑為圓14，我們有：箍筋總長=2b+2h+131mm。
