目前常用BIM軟件數量已有上百種之多。但對數量如此龐大的BIM軟件，卻很難有一個科學的、系統的、精確的分類。目前在國內BIM應用行業產生一定影響的分類方法大致有三種：

• 何氏分類法

• AGC分類法

• 廠商、專業分類法

何氏分類法，BIM軟件到底分哪幾種？

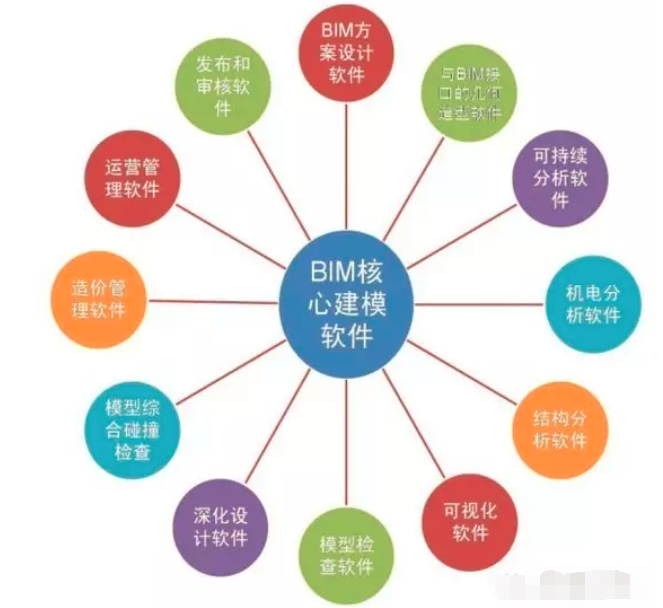

何氏分類法，由國內知名BIM應用專家何關培先生，在其2010年9月新浪博客上創建。其博文基于對在全球具有一定市場占有率、且在國內市場具有一定影響力和知名度的BIM軟件（包括能發揮BIM價值的軟件），進行梳理和歸納，提出各類型BIM軟件總體相互關系圖：

1BIM核心建模軟件

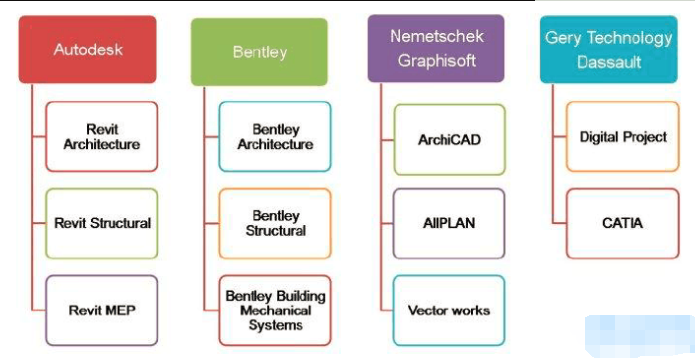

從圖可知，目前主要有以下四大門派提供BIM核心建模軟件：

1. Autodesk公司的Revit建筑、結構和機電系列。它在國內民用建筑市場上攜此前AutoCAD廣布之天然優勢，已再次占用很大市場份額。

2. Bentley公司的建筑、結構和設備系列。Bentley系列產品在工業設計（石油、化工、電力、醫藥等）和市政基礎設施（道路、橋梁、水利等）領域，具有無可爭辯的優勢。

3. Nemetschek/Graphisoft公司的ArchiCAD/AllPLAN/VectorWorks產品。其中，ArchiCAD作為一款最早的、具有一定市場影響力的BIM核心建模軟件，最為國內同行熟悉。但其定位過于單一（僅限于建筑學專業），與國內“多專業一體化”的設計院體制嚴重不匹配，故很難實現市場占有率大突破。AllPLAN主要市場在德語區，VectorWorks則多見于歐美等工業發達國家市場。

4. Dassault Systemes公司的CATIA產品以及Gery Technology公司的Digital Project產品。其中CATIA是全球最高端的機械設計制造軟件，在航空、航天、汽車等領域占據壟斷地位，且其建模能力、表現能力和信息管理能力，均比傳統建筑類軟件更具明顯優勢。Digital Project則是在CATIA基礎上開發的一個專門面向工程建設行業的應用軟件（即二次開發軟件）。

BIM軟件怎么選擇？艾三維的選用建議：

1. 單純民用建筑（多專業）設計，可用Autodesk Revit；

2. 工業或市政基礎設施設計，可用Bentley bim軟件；

3. 建筑師事務所，可選擇ArchiCAD、Revit或Bentley；

4. 所設計項目嚴重異形、購置預算又比較充裕的，可選用Digital Project或CATIA；

5. 充分顧及項目業主和項目組關聯成員的相關要求。這也是在確定BIM技術路線時需要考慮的要素。

2BIM可持續（綠色）分析軟件

可持續（或綠色）分析軟件可使用BIM模型信息，對項目進行日照、風環境、熱工、景觀可視度、噪音等方面的分析和模擬。主要軟件有國外的Echotect、IES、Green Building Studio以及國內的PKPM等。

3BIM機電分析軟件

水暖電或電氣分析軟件，國內產品有鴻業、博超等，國外產品有Designmaster、IES Virtual Environment、Trane Trace等。

4BIM結構分析軟件

結構分析軟件是目前與BIM核心建模軟件配合度較高的產品，基本上可實現雙向信息交換，即：結構分析軟件可使用BIM核心建模軟件的信息進行結構分析，分析結果對于結構的調整，又可反饋到BIM核心建模軟件中去，自動更新BIM模型。國外結構分析軟件有ETABS、STAAD、Robot等以及國內的PKPM，均可與BIM核心建模軟件配合使用。

5BIM深化設計軟件

Xsteel作為目前最具影響力的基于BIM技術的鋼結構深化設計軟件，可使用BIM核心建模軟件提交的數據，對鋼結構進行面向加工、安裝的詳細設計，即生成鋼結構施工圖（加工圖、深化圖、詳圖）、材料表、數控機床加工代碼等。

6BIM模型綜合碰撞檢查軟件

以下這兩個根本原因，導致模型綜合碰撞檢查軟件的必然出現：

1. 不同專業人員使用各自建模軟件，來建立與自己專業相關的BIM模型，而這些模型需在同一個環境里面集成起來，才能完成整個項目的設計、分析及模擬，但這些不同專業建模軟件，本身無法實現這一點；

2. 對于大型項目而言，因硬件限制而使BIM核心建模軟件往往無法在一個文件里操作整個項目模型，但是又必須把這些分開創建的局部模型整合在一起，進而才能研究整個項目的設計、施工及其運營狀態；

3. 模型綜合碰撞檢查軟件基本功能包括集成各種三維軟件（包括BIM軟件、三維工廠設計軟件、三維機械設計軟件等）創建的模型，并進行3D協調、4D計劃、可視化、動態模擬等，其實也屬于一種項目評估、審核軟件。常見模型綜合碰撞檢查軟件有Autodesk Navisworks、Bentley Projectwise Navigator和SolibriModel Checker等。

7BIM造價管理軟件

造價管理軟件利用BIM模型提供的信息進行工程量統計和造價分析。它可根據工程施工計劃動態提供造價管理需要的數據，亦即所謂BIM技術的5D應用。國外BIM造價管理有Innovaya和Solibri，魯班則是國內BIM造價管理軟件的代表。

8BIM運營管理軟件

美國國家BIM標準委員會認為，一個建筑物完整生命周期中的75%成本發生在運營階段（使用階段），而建設階段（設計及施工）的成本只占25%。因此可斷言，BIM模型為建筑物運營管理階段提供服務，將是BIM應用的重要推動力和主要工作目標。BIM運營管理軟件中，ArchiBUS是最有市場影響的軟件之一，而FacilityONE也將提供有關幫助。

9二維繪圖軟件

從BIM技術發展前景來看，二維施工圖應該只是BIM模型其中的一個表現形式或一個輸出功能而已，不再需有專門二維繪圖軟件與之配合。但是國內目前情形下，施工圖仍然是工程建設行業設計、施工及運營所依據的具有法律效應的文件，而BIM軟件的直接輸出結果，還不能滿足現實對于施工圖的要求，故二維繪圖軟件仍是目前不可或缺的施工圖生產工具。在國內市場較有影響的二維繪圖軟件平臺主要有Autodesk的AutoCAD、Bentley的Microstation。

10BIM發布審核軟件

常用BIM成果發布審核軟件包括Autodesk Design Review、Adobe PDF和Adobe 3D PDF。正如這類軟件本身名稱所描述的那樣，發布審核軟件把BIM成果發布成靜態的、輕型的、包含大部分智能信息的、不能編輯修改但可標注審核意見的、更多人可訪問的格式（如DWF/PDF/3D PDF等），供項目其他參與方進行審核或使用。

上圖實線表示信息直接傳遞，虛線代表信息間接傳遞，箭頭表示信息傳遞方向。由圖可再將不同類型BIM軟件，根據專業和實施階段作如下區分：

• 建筑BIM軟件：BIM建筑模型創建、幾何造型、可視化、方案設計等；

• 結構BIM軟件：BIM結構建模、結構分析、深化設計等；

• 機電BIM軟件：BIM機電建模、機電分析等；

• 施工BIM軟件：碰撞檢查、4D模擬、施工進度和質量控制等；

• 其他：綠色設計、模型檢查、造價管理等；

• 運營管理FM（Facility Management）；

• 數據管理PDM。
