【問題概述】

 當模型中設有支撐構件時候，工程師通常會將支撐構件設置為桁架構件，即Truss構件，用來保證支撐構件只能承受軸向力，而不承擔彎矩。當設置支撐構件交叉布置時候，通常工程師會考慮到計算長度的問題，因此會使用交叉設點命令（Intersect Selected Beam），再交叉支撐的交叉點上生成一個節點。此時原先的長度為L的兩根交叉支撐，變成了在同一個平面內的長度為1/2L的四根支撐構件，且這四根構件相交于一點。若此時仍然采用Truss構件，很明顯，當這個結構受力后，就會形成一個幾何瞬變體系的機構。這樣會導致有限元模型模擬不準確，且降低了模型計算結果的準確性，STAAD Pro軟件也會在計算結果Output文件中給出警告提示。

  那么這種交叉支撐該如何實現其只能承受軸向力，而不承擔彎矩的效果呢？

【解決方法】

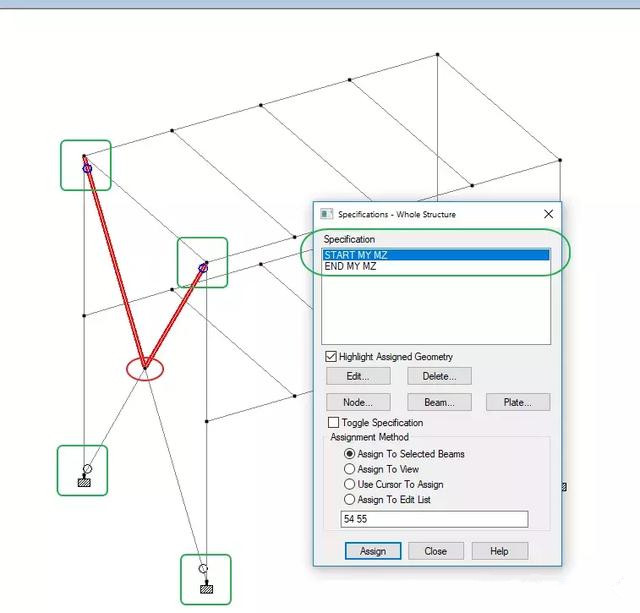

1、將長度為L的兩根交叉支撐設置為兩端Mz My 彎矩釋放，而不是指定為桁架，然后再交叉，這樣，就算打斷后，也不會在交叉節點處形成鉸接節點。規范驗算按照軸心受力構件進行校核；

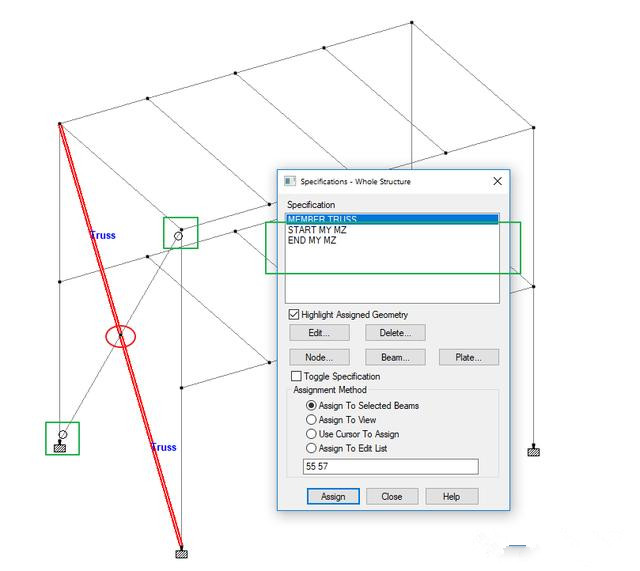

2、將一根構件指定為Truss構件，另外一根構件指定為兩端彎矩釋放構件。

3、兩根構件都指定為桁架單元，但是不進行交叉設點。需要注意的是，此時規范驗算時候設置該構件計算長度為1/2構件長度。
