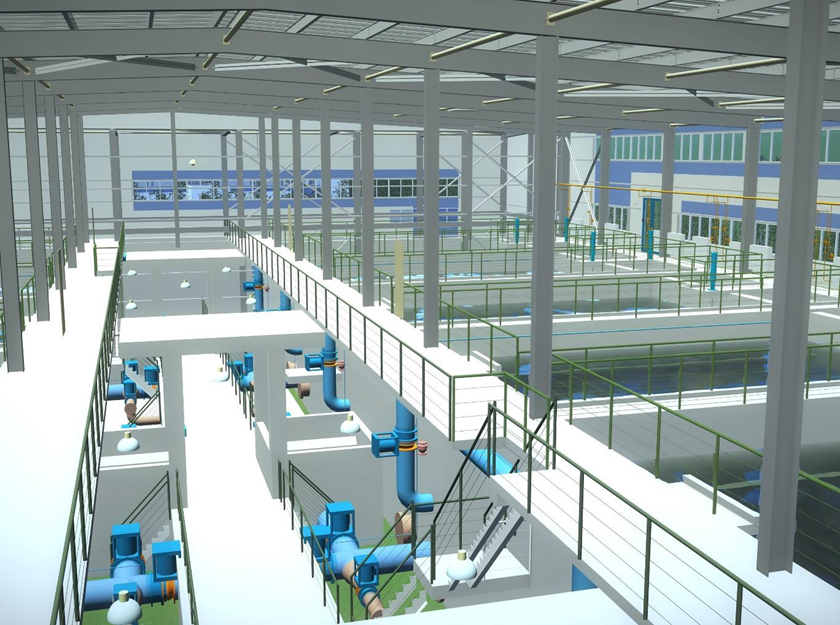

三維工廠設計是指利用三維建模技術對工廠進行設計和布局，以實現最佳的生產流程和優化整個工廠的運營。

通過三維模型，設計師可以模擬和評估不同的工廠布局和生產流程，識別潛在的問題和瓶頸，并提供解決方案。這種設計方式可以幫助企業確定最佳的設備布局，優化物料流動和人員流動，提高生產效率并降低成本。

三維工廠設計具有多種優勢，包括可視化、實時檢查碰撞、自動快速地生成設計文件、消除部分預算外更改、提高工程估價精度、縮短項目工期等。同時，三維工廠設計還可以進行生產流程模擬與優化，幫助生產管理者更好地理解生產過程中的瓶頸和問題，并進行針對性的優化。

在三維工廠設計過程中，可以使用多種軟件工具，比如功能較為全面的三維工廠設計和建模軟件OpenPlant Modeler。

OpenPlant Modeler用于準確快速的三維工廠設計，在開放、直觀和協同的環境中，它可以快速輕松地創建包含參數化設備建模、等級驅動的管道、暖通風管、電纜橋架和鋼結構布置的三維工廠模型。

OpenPlant Modeler通過 ISO 15926 標準、iModel 以及對 DGN、DWG、JT、點云和 PDF 等多種格式和數據類型的支持，使項目團隊可以獲得豐富的移動信息，從而提供靈活的設計和審查流程，OpenPlant Modeler 適用于任何規模的項目。

2.數據復用的便捷性有助于項目開展

用戶可輕松復用現有的設計、模型和相關數據，以及來自 PDS、AutoPLANT 和 PlantSpace 公司級數據庫和項目等級庫，使項目能夠更快啟動并保持設計的連續性?，F(xiàn)有的 PDS 設計可通過 ISO 15926 協議或 iModel 進行審閱和改進，從而避免數據的產品局限性。

3.等級驅動的建模方式能夠改進設計師的工作流

OpenPlant Modeler 是一套由等級驅動的、符合設計師工作方式的建模系統。設計師可使用高度直觀的 MicroStation 基于任務的用戶界面，快速輕松地創建三維模型。

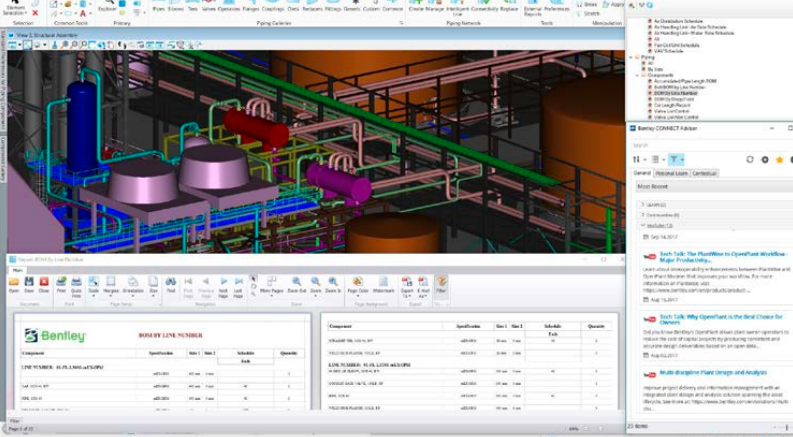

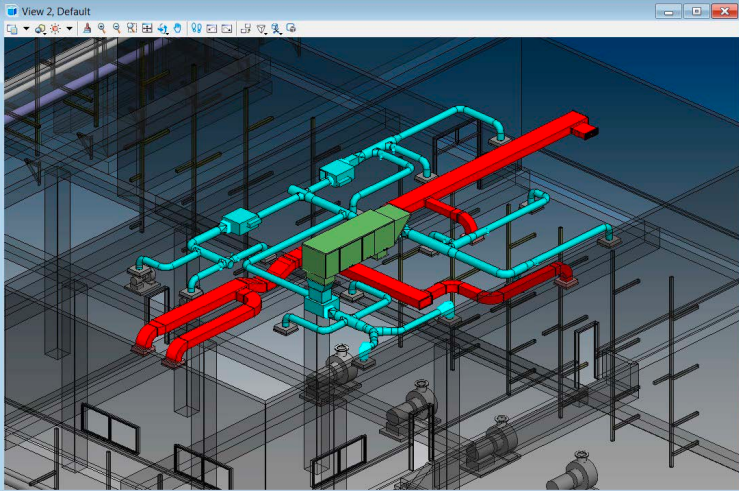

4.多專業支持提供集成化設計

OpenPlant Modeler 包括管道、設備、管道支吊架、儀器儀表、暖通管道 HVAC、電纜橋架和其他組件的設計功能，確保項目交付集成化的設計模型。通過在OpenPlant Modeler 和 OpenBuildings Designer 中定義軸網的功能，您可以通過構建設計來改進項目協作。此外，您還可以通過 OpenPlant Modeler 和 OpenPlant Support Engineering 中的共享結構組件來加速項目。

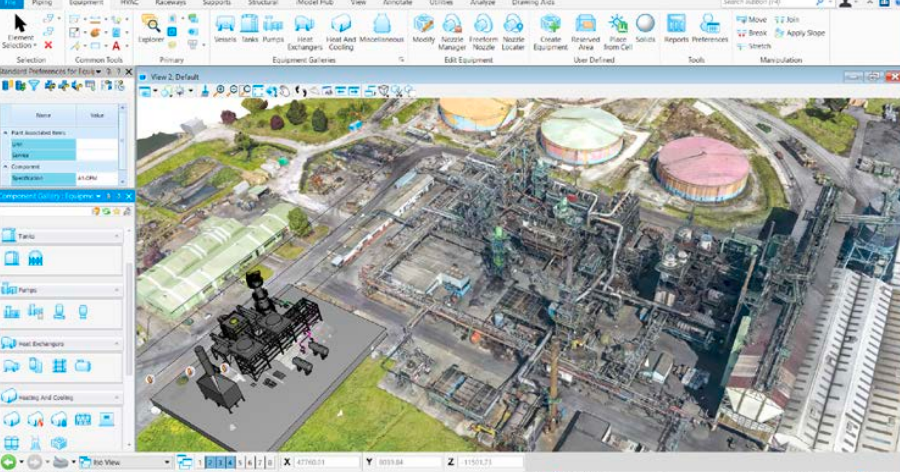

5.與三維模型集成的點云來支持現實項目

點云是一種非常實用的手段，借助它能以可視化方式查看現有的設施或地理空間要求。通過 Descartes，OpenPlant Modeler 將點云集成到三維模型中用于改造設計，提供高度的精確性、安全性和速度，從而縮短施工時間并消除現場返工。

6.ContextCapture 和 LumenRT 中的實景建模支持改擴建項目

OpenPlant 應用程序利用通用標簽機制，OpenPlant Modeler 集成了數字照片采集現有條件生成的實景模型，利用它可以更輕松地處理改擴建項目。實景可視化功能提供可用于評審、項目危險與可操作分析 (HAZOP) 和進度會議的真實數據。

7.設計數字孿生模型

OpenPlant 支持與 PlantSight 集成，OpenPlant 用戶能夠?yàn)槠渌许?xiàng)目交付數字孿生模型。OpenPlant 用戶可以利用 iTwin OpenPlant Design Service 來支持分散的團隊，利用基于組件的工作流，并跟蹤和管理變更?；诮M件的工作流提供了數字工廠組件的二維和三維表示之間的雙向參考，確保了可靠的模型、示意圖和施工交付成果。數字孿生確保了整個設計階段的一致性和最新的工程信息，并持續移交至運營。

8.輕松檢查 P&ID 和三維模型的一致性以提高設計精度

OpenPlant 應用程序利用通用標簽機制，OpenPlant Modeler 可讀取 OpenPlant PID 提供的管道與儀表圖 (P&ID)，利用現有信息加快三維設計。同時，它還能進行 一致性檢查，幫助確保三維模型符合那些遵守合同和法規所需的關鍵 P&ID 文 檔的要求。

9.提高項目協作

該軟件提供的環境可支持用戶獨立工作或在分布式環境中與團隊的其他部分同步，改善了項目團隊協作。借助 ProjectWise，OpenPlant Modeler 用戶可以參與全球分散型項目，并在聯合工作流中得到支持。他們不需要將數據庫復制到本地，也不需要時刻保持聯機。

OpenPlant Modeler 使用戶能夠以 CONNECTED 用戶身份登錄并將文件與CONNECTED 項目關聯，從而使用戶加強協作、提高個人生產效率和改進信息共享。CONNECTED 用戶可以訪問個性化的學習、社區、通知和項目信息。

10.通過讀取多種格式的管道等級來降低成本
除了支持 OpenPlant 自己的目錄和規格功能外，OpenPlant Modeler 還能直接從 PDS、AutoPLANT 和 PlantSpace 讀取管道的公司級數據庫和項目級等級庫，加快項目啟動并降低管理和檢查成本。

工廠三維設計應用場景
工廠三維設計在具體應用中有著廣泛的場景，包括但不限于以下幾個方面：

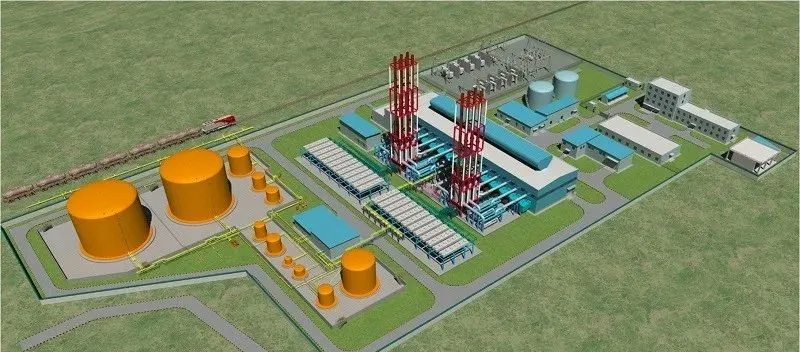

1.綜合態勢監控：利用工廠CAD圖紙與現場實景圖片，結合3D技術制作高精度的工廠三維地圖。這可以直觀地展示廠區的建筑分布、功能分區、邊界等要素，真實還原工廠環境。同時，這種三維地圖支持第三人稱俯瞰視角瀏覽模式，使管理者能夠快速熟悉場景并把握宏觀數據。通過高度融合工廠現有數據資源，可以對工單管理、產能監管、設備監管、倉儲管理等領域的關鍵指標進行綜合監測分析，輔助管理者全面掌控廠區運行態勢。

2.生產規劃與優化：工廠三維建模技術在生產規劃方面也發揮了重要作用。通過建立真實的三維工廠模型，生產規劃者可以進行生產線布局、設備優化配置等工作，從而提高生產效率、降低生產成本。此外，三維建模技術還可以模擬不同生產場景下的運行效果，幫助生產規劃者更好地制定生產計劃。

3.安全評估與事故模擬：在安全評估方面，工廠三維建模技術也具有重要的應用價值。通過建立真實的工廠三維模型，安全評估者可以對工廠進行全面的安全評估，發現潛在的安全隱患并及時加以解決。利用三維建模技術，還可以進行火災、爆炸、泄漏等事故模擬，評估不同事故對工廠和人員的影響，為安全管理提供可靠依據。

4.虛擬仿真與培訓：工廠三維設計還可以用于虛擬仿真和培訓。通過虛擬現實技術，員工可以在虛擬環境中進行設備操作、流程演練等培訓活動，提高實際操作能力和安全意識。這種培訓方式不僅節省成本，還能提高培訓效果。

5.設備監控與維護：利用工廠三維設計，可以實現對設備的實時監控和維護管理。通過將設備信息與三維模型相結合，可以直觀地查看設備的運行狀態、維護記錄等信息，及時發現并解決問題。同時，還可以利用三維模型進行設備故障模擬和診斷分析，提高設備的可靠性和使用壽命。

6.產品設計與展示：工廠三維設計還可以用于產品設計和展示。通過構建產品的三維模型，可以更加直觀地展示產品的外觀、結構和功能特點。這種展示方式不僅方便客戶了解產品信息，還有助于設計師在設計過程中更好地把握產品細節和用戶需求?？傊S三維設計在工廠管理、生產規劃、安全評估、培訓、設備監控和產品展示等方面都有廣泛的應用場景。

軟件詳情：三維工廠設計和建模軟件OpenPlant Modeler
