三維激光掃描儀的功能及作用你真的了解嗎

2021/10/19
產生背景
三維激光掃描技術是上世紀九十年代中期開始出現的一項技術，是繼GPS空間定位系統之后又一項測繪技術新突破。它通過高速激光掃描測量的方法，大面積高分辨率地快速獲取被測對象表面的三維坐標數據。由于其具有快速性，不接觸性，實時、動態、主動性，高密度、高精度，數字化、自動化等特性，其應用推廣很有可能會像GPS一樣引起測量技術的又一次革命。

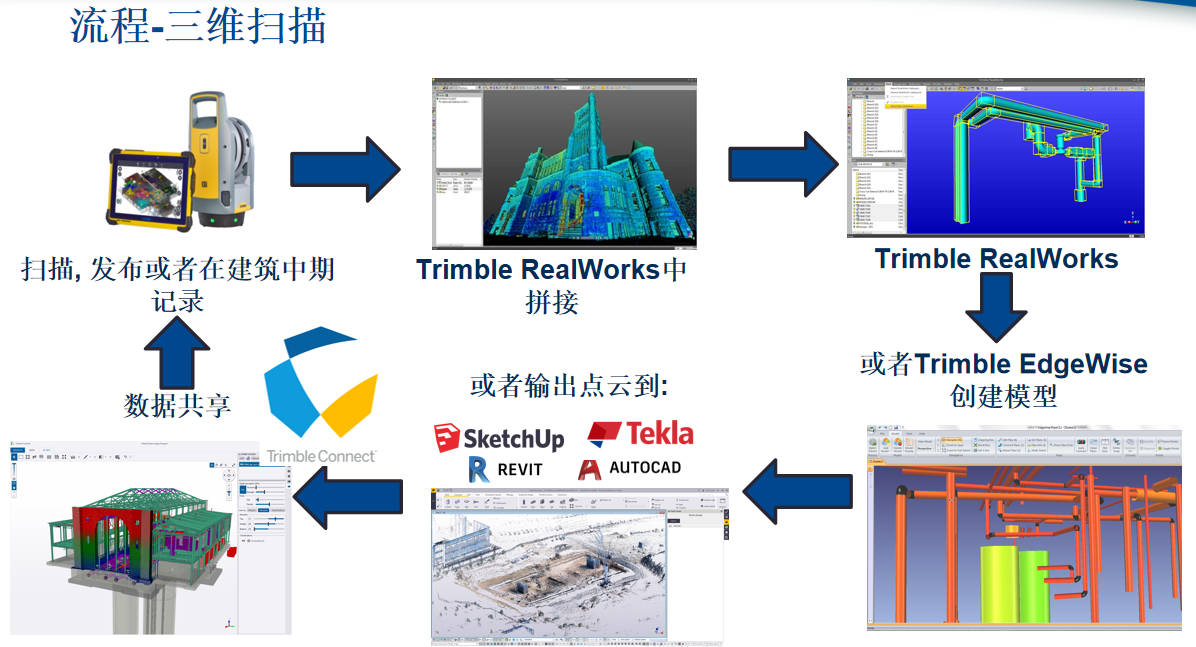

三維激光掃描儀的功能及作用

三維激光掃描儀的功能
目前，市面上的三維激光掃描儀大多具有以下功能：
三維測量

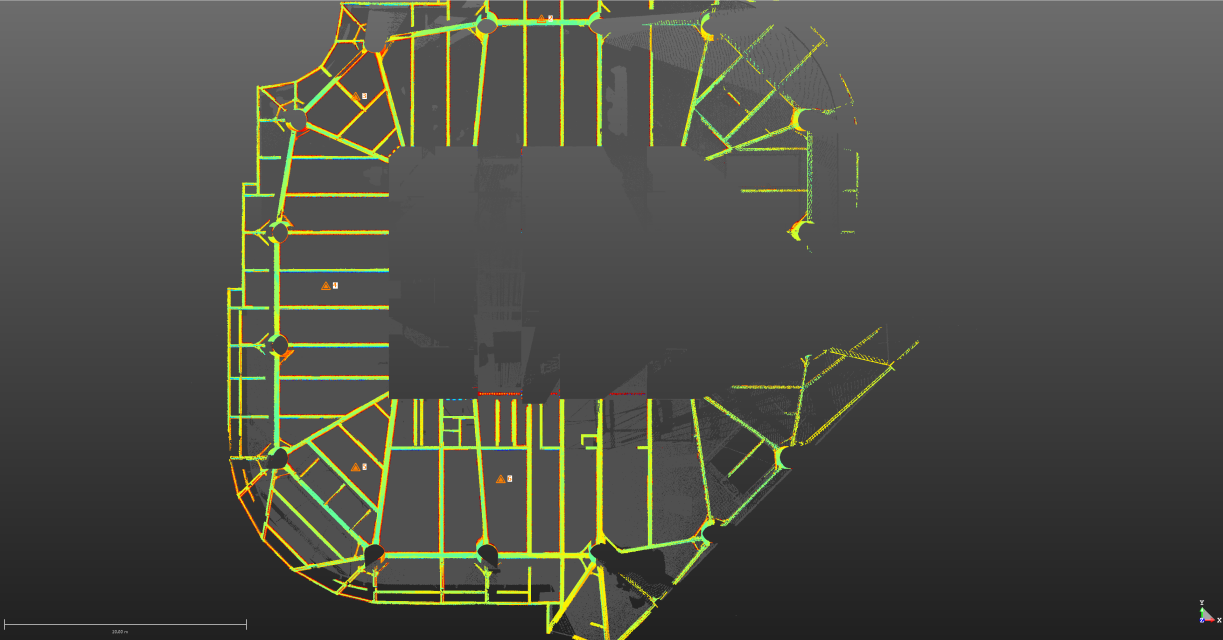

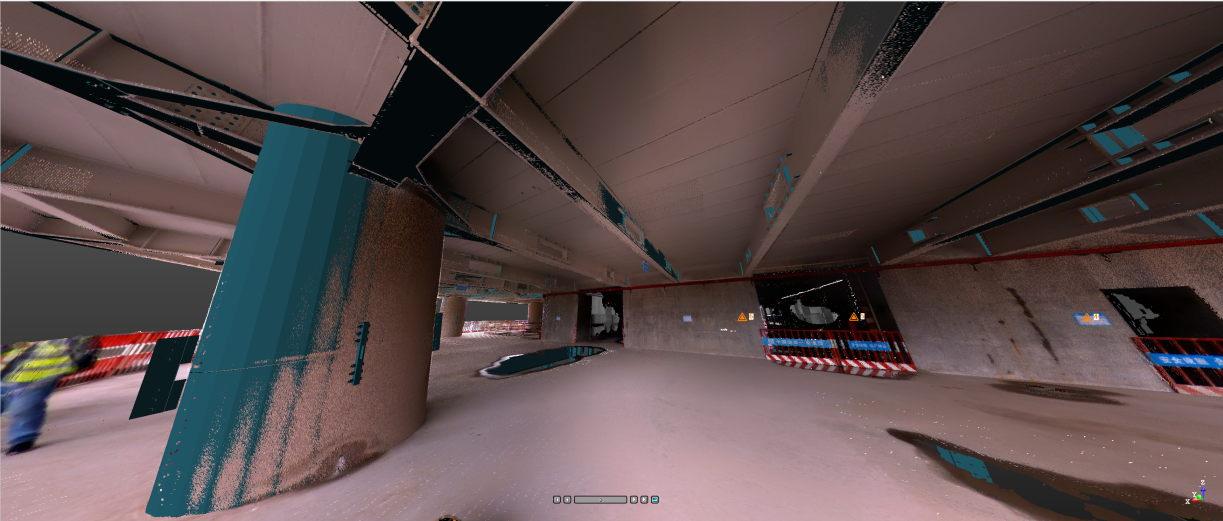

傳統測量概念里，所測的數據最終輸出的都是二維結果（如CAD出圖）。在逐步數字化的如今，三維已經逐漸的代替二維，因?yàn)槠渲庇^是二維無法表示的，三維激光掃描儀每次測量的數據不僅僅包含X,Y,Z點的信息，還包括R,G,B顏色信息，同時還有物體反射率的信息，這樣全面的信息能給人一種物體在電腦里真實再現的感覺，是一般測量手段無法做到的。
三維激光掃描儀的功能及作用
快速掃描
快速掃描是掃描儀誕生產生的概念，在常規測量手段里，每一點的測量費時都在2-5秒不等，更甚者，要花幾分鐘的時間對一點的坐標進行測量，三維激光掃描儀的誕生改變了這一現狀。最初每秒1000點的測量速度已經讓測量界大為驚嘆，而脈沖掃描儀最大速度已經達到50000點每秒，相位式掃描儀三維激光掃描儀最高速度已經達到120萬點每秒，這是三維激光掃描儀對物體詳細描述的基本保證，古文體，工廠管道，隧道，地形等復雜的領域無法測量已經成為過去式。
三維激光掃描儀的功能及作用
三維激光掃描儀的應用領域
三維激光掃描技術不斷發展并日漸成熟，三維掃描設備也逐漸商業化。三維激光掃描儀的巨大優勢就在于可以快速掃描被測物體，不需反射棱鏡即可直接獲得高精度的掃描點云數據。這樣一來可以高效地對真實世界進行三維建模和虛擬重現。因此，其已經成為當前研究的熱點之一，并在文物數字化保護、土木工程、工業測量、自然災害調查、數字城市地形可視化、城鄉規劃等領域有廣泛的應用。

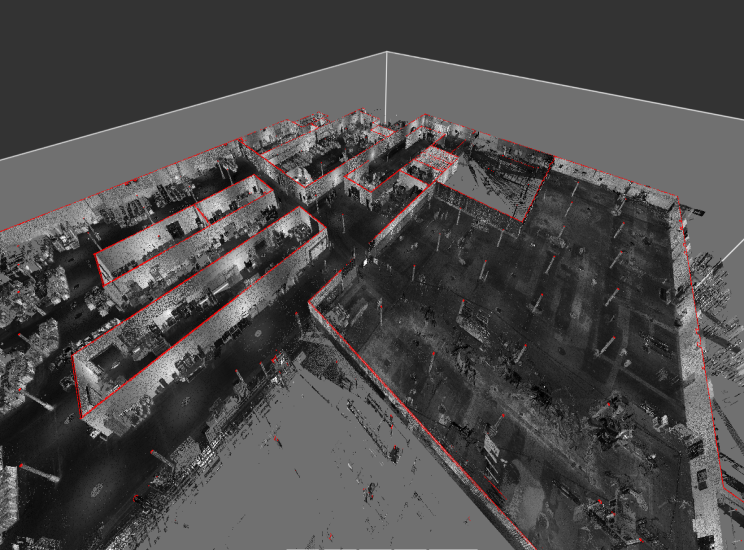

（1）測繪工程領域：大壩和電站基礎地形測量、公路測繪，鐵路測繪，河道測繪，橋梁、建筑物地基等測繪、隧道的檢測及變形監測、大壩的變形監測、隧道地下工程結構、測量礦山及體積計算。
三維激光掃描儀的功能及作用

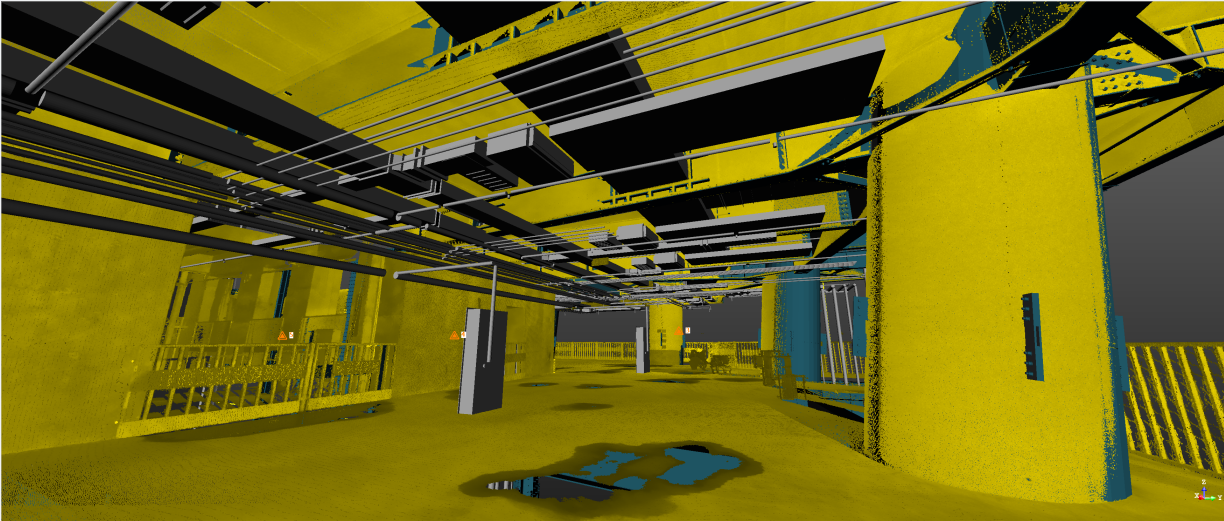

（2）結構測量方面：橋梁改擴建工程、橋梁結構測量、結構檢測、監測、幾何尺寸測量、空間位置沖突測量、空間面積、體積測量、三維高保真建模、海上平臺、測量造船廠、電廠、化工廠等大型工業企業內部設備的測量；管道、線路測量、各類機械制造安裝。

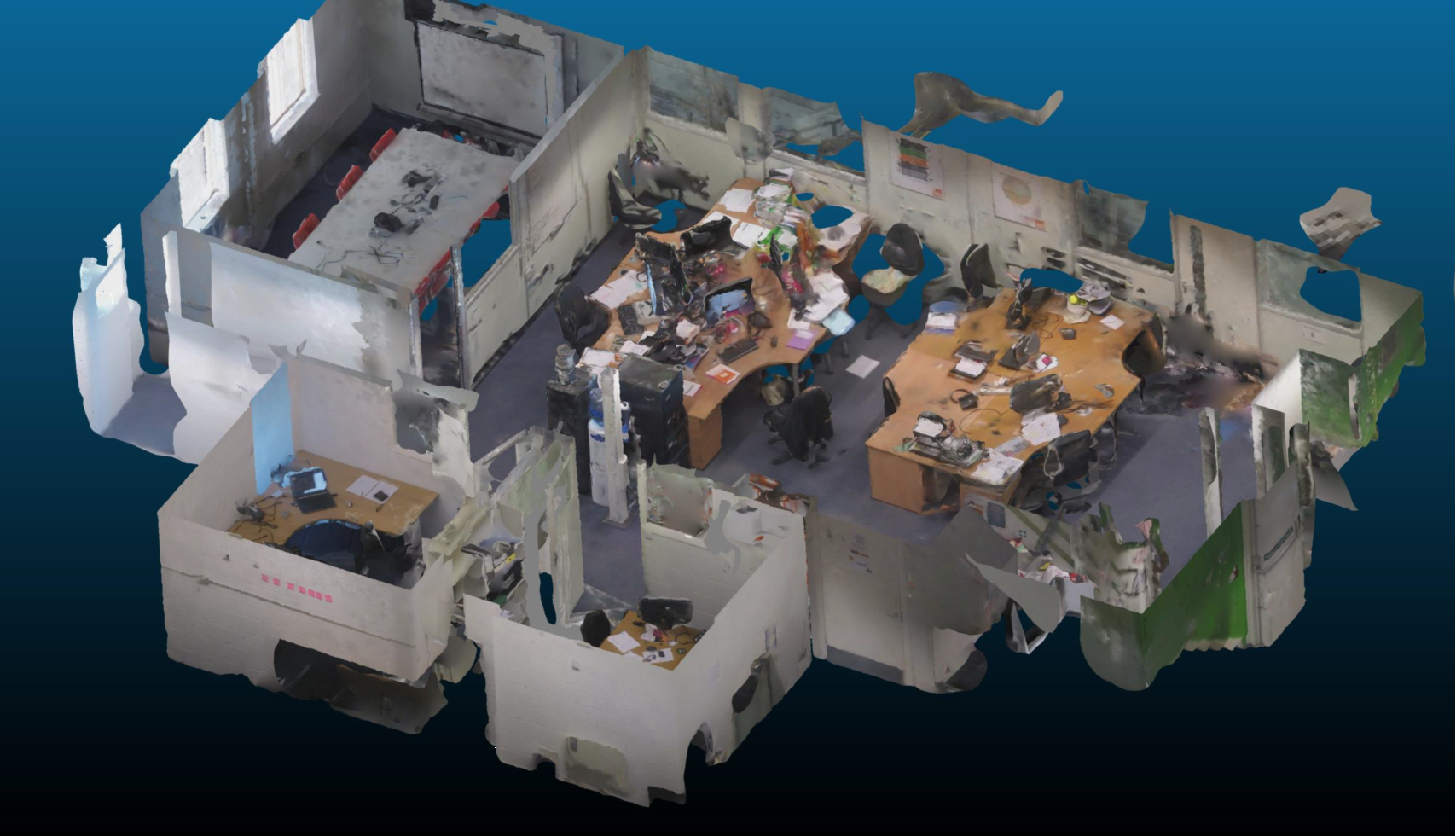

（3）建筑、古跡測量方面：建筑物內部及外觀的測量保真、古跡（古建筑、雕像等）的保護測量、文物修復，古建筑測量、資料保存等古跡保護，遺址測繪，贗品成像，現場虛擬模型，現場保護性影像記錄。
三維激光掃描儀的功能及作用
（4）緊急服務業：反恐怖主義，陸地偵察和攻擊測繪，監視，移動偵察，災害估計，交通事故正射圖，犯罪現場正射圖，森林火災監控，滑坡泥石流預警，災害預警和現場監測，核泄露監測。
（5）娛樂業：用于電影產品的設計，為電影演員和場景進行的設計，3D游戲的開發，虛擬博物館，虛擬旅游指導，人工成像，場景虛擬，現場虛擬。
（6）采礦業：在露天礦及金屬礦井下作業，以及一些危險區域人員不方便到達的區域。例如：塌陷區域、溶洞、懸崖邊等進行三維掃描。
三維激光掃描儀
1.Trimble X7 3D激光掃描儀
Trimble X7 3D激光掃描儀
Trimble X7專為測量，建筑，工業和法證應用而設計。掃描儀具有Trimble X-Drive技術，測量級自動整平和智能校準系統。集成了簡化的工作流程，使用Trimble Registration Assist能在現場自動注冊點云數據。
Trimble X7還包括高性能相機，可創建集成到項目中的全景圖像。這樣就可以導出完全注冊的，有照片顏色的點云。這種組合使掃描和圖像可以被捕獲，完全注冊在一起，完善，控制并導出各種已建立的數據格式。
該系統旨在使所有掃描人員都能快速輕松地捕獲精確的3D掃描數據，以生成高質量的可交付成果。
Trimble X7 3D激光掃描儀
簡單
·可靠的外業工作流程適合所有用戶
·直觀的Trimble Perspective軟件，用于操作、管理、查看和 驗證掃描數據
·用Trimble VISION ™ 技術快速捕獲影像
·緊湊輕便，便于運輸和移動
智能
·突破性創新，用于可靠的數據采集
·全新的Trimble X-Drive偏轉系統，可實現自動校準，確保每次掃描的精準度，不再花費時間停工返廠校準
·獨特的Trimble Registration Assist ，用于自動配準、精細化處理和產生報告，您可以滿懷信心和信任地離開工地
·高精度自動整平

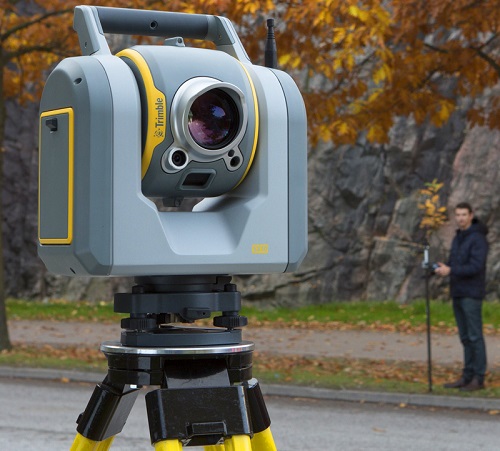

2.Trimble SX10 掃描全站儀

Trimble SX10 掃描全站儀

Trimble SX10影像掃描儀為測繪、工程設計和掃描專業人員提供世界上最具創新的解決方案，重新定義了日常測繪設備的功能。
Trimble SX10將改變您的工作方式。這種新的通用解決方案能采集高密度 3D 掃描數據、增強型 Trimble VISION 影像數據和高精度全站儀數據的任意組合數據，讓您可以準確地捕獲所需的內容，節約每一項工作的時間和資金。
借助 Trimble 全新閃電 3DM，SX10 既能在單臺儀器上捕獲高精度全站儀測量結果， 同時又能實現真正的高速 3D 掃描，從而提供前所未有的高精度和測量性能。

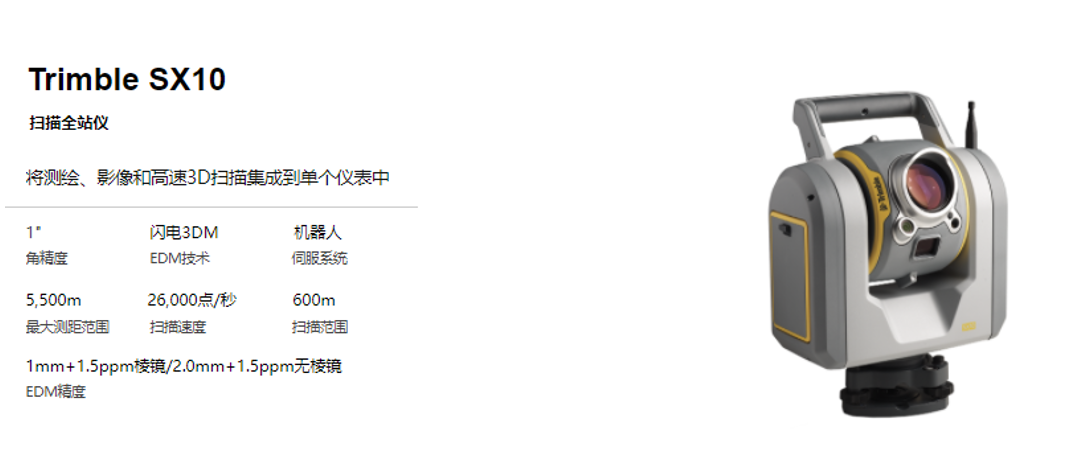

Trimble SX10 掃描全站儀
產品特點
·將測繪、影像和高速 3D 掃描集成到一個創新解決方案中。
·Trimble 高精度的閃電 3DM 技術提供的掃描范圍最遠可達 600 m，并且具有業內最小的光斑—在 100 m 處只有 14 mm。
·利用 Trimble 閃電掃描技術每秒最多可以掃描 26,600 點，只需 12 分鐘就能完成一次完整的全景掃描。
·經改進的 Trimble VISION ™ 技術可以方便快捷地捕獲高分辨率的現場圖像。
·完全集成熟悉的 Trimble Access 和 Trimble Business Center 軟件的工作流程。
