前言

現階段市政項目復雜化程度提高，影響設計與施工的因素多，參建單位以全過程咨詢和總包方式介入趨勢明顯，業主從多維度對項目進行評價，對于項目提出了更高的要求。BIM在該環境下發揮出優勢，采用可視化手段在項目的全生命周期進行設計及施工的優化，參與運維管理，通過量化手段及仿真模擬，提高工作效率，節約成本。

在實際項目中，參建各方會根據自身需求選擇相應的軟件平臺，進行不同程度的應用，而各單位在項目的不同階段進行數據傳遞或同一階段進行數據交互時，又涉及到數據格式問題。本文結合市政BIM軟件平臺發展現狀，淺析BIM應用現狀及發展趨勢，對市政BIM應用的趨勢進行簡要分析。

BIM軟件應用現狀

1.1 現階段平臺的功能，行業細分，收購合并現狀

BIM的關鍵在于信息（Information），這個是區別于傳統二維設計的關鍵，也是信息模型的價值所在，同時信息必須依托于模型（Model）?；谟嬎銠C硬件的發展，原本約束軟件使用范圍的瓶頸得以解決，硬件可以支持更大體量和范圍的模型，參與模型的構建、仿真模擬與渲染和分析。

市政項目組成較為復雜，可供選擇的BIM軟件較多。如果按照路、橋、隧、管網、水廠、泵站等專業進行區分，BIM軟件平臺可以進行系列歸類，以國外軟件Bentley為例進行簡要介紹。

前述的軟件平臺針對市政項目有系列解決方案。Bentley針對各專業均有對口軟件，數據交互性好，可以通過相互參考的方式完成設計優化和模型檢查，利用ProjectWise參與協同管理。對于同一領域的競爭對手，軟件平臺除了開發新的產品，也采用了并購的策略。以Bentley為例，分析近年來的并購路線。

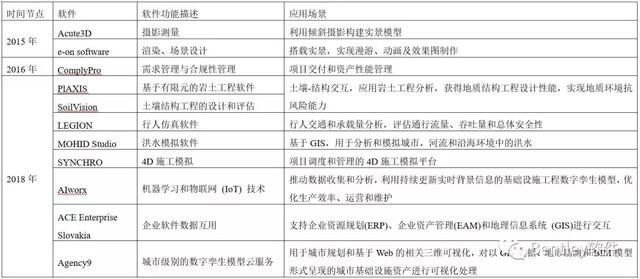

Bentley軟件并購統計表

從軟件應用場景結合Bentley已擁有的軟件進行分析，在集成了BIM三維信息處理能力的基礎上，并購可以彌補自身短板，往協同平臺化方向發展，進一步拓寬可視化的邊界，在一個軟件供應商的體系內構建基礎設施建設項目的全生命周期，通過上下游的整合，形成閉環生態，同時留有外部端口，容納其他軟件的接入，進一步拓展應用空間。從產品線分析，并購使自身產品線與競爭對手相稱，出現對標產品，這一特點在他軟件供應商的并購路線也呈現相同的趨勢。

BIM軟件并購并非以大吃小，更多的是優勢互補，消除應用盲區，隨著基建完善和物聯網的發展，智慧城市和數字孿生模型提上議程，云平臺炙手可熱，完成并購之后的軟件商服務范圍較為統一，這種結果源自技術的進步及客戶需求。

1.2 選擇平臺的理由：性價比，專業配合程度，數據交互及傳遞

對于參與項目建設的單位，基于自身利益和業主要求，會對己方參與部分進行程度不一的數字化，該階段涉及到軟件平臺的選擇。

影響平臺選擇因素包括自身優勢專業對應的專業軟件成熟程度、平臺搭建時間與維護成本、模型應用的生命周期、專業之間的配合與銜接、項目不同階段的數據交互與傳遞，人才培養成本以及投資和產出比較。比較現實的情況是，即便是同一軟件商提供的產品，軟件之間的格式也可能不相同，造成數據傳遞的障礙；同樣，由于很多項目采用的是D-B（Design-build）模式，設計單位和施工單位采用了不同的軟件平臺，造成了信息傳遞不完整或者重復構建模型的情況。

1.3 BIM在項目中的應用深度

BIM在市政項目不同階段均有不同深度的應用。

勘察階段利用無人機獲取傾斜攝影或正攝影像，或者采用激光雷達獲取點云數據，用于構建實景模型，一定程度上降低了人工獲取數據的風險，并提高了工作效率；對地質鉆孔資料進行整理，構建三維地質剖面，實現可視化管理；將管勘數據導入SUE，構建現狀地下管網。

基于勘察階段形成的成果，設計階段可通過“BIM+實景”的方式評估道路選線合理性，分析填挖方與自然景觀之間的關系；通過構建各專業模型并總裝，可以進行管線碰撞及凈空分析，有效的解決錯漏碰缺；對于給排水管網，可以進一步評估管道承載能力；BIM模型能夠提供精準的工程量；圖紙階段的切剖和軸測圖能夠有效的提高圖紙可讀性。完成模型的基礎上，通過可視化展示，進行項目的漫游，更清晰的展示設計方案，參與設計評審及交底。

在施工階段，BIM應用主要集中在施工模擬，進度和質量的控制上。其中施工模擬體現在管線切改、房屋拆遷及設備安裝階段，通過可視化使各分包方更好的判斷項目切入點，控制不利因素。對于施工進度和質量的控制，主要通過協同平臺，實現資料的高效流轉和安全存儲，典型的案例為中國尊項目[1]。

在運維管理階段，主要是體現在市政路橋和管網，依托于GIS平臺搭載實景模型，國內關于直接采用BIM軟件進行資產管理的報道目前相對較少。

軟件發展趨勢

對于一個項目，從勘察設計到施工運維，如果僅應用一個平臺的軟件即可實現整個生命周期，將會有效地減少無用功；項目周期內采用同一套數據格式，能提高數據傳遞的完整性，減少文件交互過程中的信息損失，數據格式兼容性更強的軟件將會凸顯優勢。

用戶在項目實際操作過程中，會發現軟件應用的局限性，同時針對項目特點也會提出軟件改進需求，這是影響軟件發展方向的重要一環，軟件商在修復BUG的同時實現產品迭代。設計人員、施工方、運維單位對于平臺的需求具有共通性：軟件易用性好、實現模型的輕量化、保證信息數據的完整性、云端可查。這種需求是軟件平臺開發和并購策略的影響因素。

軟件的發展除了結合用戶的需求，另一個因素就是模仿與跟進競爭對手的優勢產品，在構建三維模型的基礎上，Bentley改進了參數化設計。從時間跨度分析，軟件功能呈現趨同性，產品出現對標性的特點。目前在實際工程中，主要借助軟件之間的搭配及組合完成不同類型的項目，涉及到不同的軟件平臺和數據格式。

結合各軟件平臺技術路線可以判斷，一方面將依托于核心軟件的更新迭代進行縱深推進，另一方面借助資源整合，通過并購方式實現橫向拓展。平臺的后續形態將覆蓋整個項目的全生命周期，從建模到仿真，從建造模擬到資產管理提出一整套的解決方案。

BIM軟件應用的發展趨勢

國內對于BIM軟件在項目上的應用處于“邊學邊練邊積累”的狀態，較為常規的發展路線為：翻?！鷨螌I(yè)模型構建→各專業搭配構建模型→協同設計，在這一過程中伴隨著模型的校審，方案的評估和協作方式的改進，實現了設計質量的提升和工作效率的優化。隨著軟件的普及和人才培養體系的成熟，這一過程逐漸明晰化，但僅建立一個三維模型并沒有充分發揮軟件的功能。

BIM的關鍵在于信息（Information），模型（Model）作為載體，信息是后續運維管理的關鍵。三維模型更多提供的是物理信息，即幾何屬性（定位、尺寸），對于非幾何屬性應進一步的進行挖掘，用于驗證設計合理性，更好的讓工程發揮社會效益。許云驊對污水廠單體進行綠色建筑分析和池體污水的流態分析[2]，蘇木提出軌道交通與周邊地塊聯通的通道設計，可以借助BIM技術對站內消防、安保布置及客流進行分析，實現地塊客流的最大引流[3]。

以設計階段為例，對于設計模型，通過信息加載或信息提取，可以進行多專業的模擬與仿真，獲取高附加值的數據。對于建構筑物，基于模型完成配筋后，結合預留孔洞進行結構受力分析，對配筋加以調整，提高結構安全性；對市政道路進行照明分析，合理分配公共資源；輸水管道進行水力過渡分析，根據分析結果調整平縱位置，進一步做管線碰撞檢測，保證輸水穩定性；建筑單體內的煙氣擴散模擬、排水管道的過流能力、流態分析及壓力變化都是判斷設計合理性的重要參數，評估不同負荷下的運行狀態，對于運維保養有重要意義。

從幾何屬性的應用擴展到非幾何屬性的應用，通過信息的發掘與傳遞，鏈接設計、采購、施工和運維，BIM應用將從底端的翻模提升到信息載體。經過實際項目的經驗累積，在全過程咨詢和總包背景下，BIM應用將進一步前置，在IPD模式下更好的發揮作用。

BIM+GIS構建CIM

市政BIM目前較多的應用于路橋隧、建筑單體或園區，用來整合和管理設施本身全生命周期各個階段的信息，偏重于精細化管理，在宏觀信息管理能力和周邊環境整體展示能力方面存在不足；GIS技術側重于地理空間環境信息的宏觀表達，能夠處理海量地形數據，集成地圖視覺效果與地理信息的分析，完善城市級BIM大場景展示，用于整合和管理設施外部環境信息，但不能創建精細化內部微觀模型。

BIM與GIS之間并無可替代性，更傾向于一種互補的關系。利用BIM技術彌補GIS技術在項目信息模型精度上存在的不足，基于GIS技術對各項目零散的建筑信息模型數據進行整合，BIM和GIS正從各自的領域逐步走向兩個領域的融合。通過數據組織模式的優化，建立空間索引結構，提高可視化性能，滿足不同行業對空間信息表達和管理的需求[4]。

GIS技術為城市的智慧化奠定了基礎，BIM則加載了城市建構筑物的信息，BIM模型經過輕量化后導入到GIS平臺，實現微觀數據與宏觀數據的整合。通過搭建溝通平臺實現信息資源共享，擴大信息覆蓋范圍，消除信息孤島，實現多專業多領域的合作，擴大其應用空間，構建城市信息模型CIM（City Information Modeling）。二者的結合將創建一個附著大量信息的虛擬城市模型。

集成BIM技術和GIS技術進行城市級工程項目管理，將在海量信息可視化、項目信息協同以及工程管理技術融合等方面提供更完善的解決方案，服務于工程建設和市政管理工作。與各自單獨應用相比，在建模質量、分析精度、決策效率、成本控制水平等方面都會有明顯提高。

BIM+GIS的融合在城市和景觀規劃、智慧城市建設、城市微環境分析、市政管網管理、建筑設計、災害管理、室內外導航等諸多領域提供預測規劃、仿真推演和決策支撐平臺。

結論

1、軟件平臺通過并購提高資源整合能力，實現項目的全生命周期構建；用戶的需求、軟件在項目中應用方向及應用深度對軟件平臺的開發和并購策略有影響。

2、在軟件功能呈現趨同性的背景下，BIM軟件平臺的易用性、便捷性、數據通用性和云端訪問速度將影響競爭格局。

3、BIM的應用方向?qū)哪Ｐ蜆?gòu)建提升到信息利用，并結合GIS應用于數字城市的構建，輔助工程建設和市政管理。
