市政道路BIM應用的典型案例
2019/08/09
一、項目概況
湖南建工集團三公司湘潭河?xùn)|濱江風光帶（二期）項目位于湘潭市岳塘區，為公司承接落地的第一批PPP項目，總投資規模約21億元。主要建設內容為項目區域內景觀建設、配套道路、橋梁設施的建設及相應的水電工程、綠化工程的實施。
項目道路總長7.28千米，西側臨江，東側大多為坡地及居民住宅。項目周邊交通不便、施工用地緊張，且項目土方施工量大，如不能合理的策劃土方挖填方案，項目將承擔巨大的經濟風險。針對該應用目標，項目于2016年10月成立
BIM工作站，配備專人開展BIM應用。
二、Civil3D土方平衡應用概況
現階段項目應用軟件平臺為AutoDesk公司系列軟件，其中市政道路建模及后續應用主要采用Civil3D軟件，該軟件擁有強大的"曲面"功能，而土方量的計算正是基于多個曲面開展。

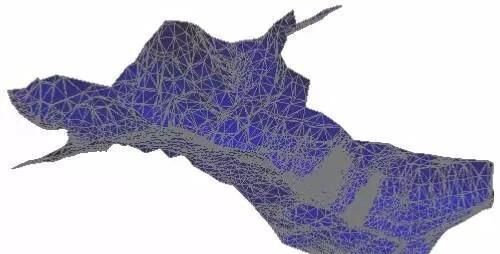

軟件內地形曲面樣式圖
軟件通過原始地貌曲面與設計曲面（道路工程中一般指的是道路設計曲面）之間的差異自動計算出某個區域的差值，分析差值后便可得出填方或挖方的土方工程量。
為得到準確的道路設計曲面，還需要進行多項工作，具體內容包括創建路線、縱斷面線以及道路裝配等。
路線的創建一般指的是道路中心線的繪制，用于控制道路曲面的水平走向，難點在于緩和曲線的繪制；道路縱斷面，繪制道路平面線路時依照道路樁號高層自動生成；道路裝配，道路因?yàn)榘煌ㄒ貢袑捳兓?，需要按照設計圖紙準備好不同段的道路橫斷面形式，在軟件中這種形式名稱就是"裝配"，相對而言"裝配"的制作是難點。
當所有信息添加（設置）完整后便可形成項目土方開挖的算量模型，其中給出的縱斷面圖粉色代表填方，綠色代表挖方。還可以根據道路樁號形成清單列表，直觀挖填方數據為接下來的方案策劃提供了有力的支持。
三、基于BIM的挖填方策劃
前文提到，根據各種曲面及道路設計成果可以快速的計算出分段土方挖填量，通過這些數據便可以對土方的施工組織進行合理規劃。項目將道路沿線劃分為7個施工區段，BIM工作站按照每個區段的起點、終點樁號提供準確的土方施工量信息展開策劃，形成下表。
同時，在進行方案策劃時需要綜合考慮項目各類因素，如施工影響、施工成本、施工組織等，實現項目最優的土方施工策劃。將通常影響的因素分析如下：
1、土方挖填運距，直接影響項目土方施工成本。綜合考慮取土轉運距離，避免跨區轉運。
2、施工段周邊的交通情況，直接影響項目土方施工組織方式。需要合理的組織避免開挖或回填造成的交通中斷，這里我們以項目主要道路為終點，自中間向兩頭施工。
3、施工段進度情況，直接影響土方施工組織。為減少中間轉運，需要合理組織使得挖方區段與鄰近的填方區段同時推進，挖方區段直接裝車至填方區段卸載實現高效組織。
四、應用成果分析
本項目通過BIM模型進行土方量計算，為項目土方平衡應用提供了數據支持，同時根據土方挖填數據分析并綜合考慮周邊環境等情況，對項目的土方施工組織方案進行了最優策劃。
據本項目目前土方施工的階段總結情況分析，項目土方施工通過精準策劃與同類型項目對比節約成本約7%，為項目創造了可觀的應用價值。該項工作得到了項目部的高度肯定，可謂是市政道路BIM應用的典型案例之一。
