項目情況

項目介紹

本市政項目為貫徹實施國家京津冀協同發展戰略由宏觀政策向具體實施的重要環節，具有重要的里程碑意義，項目整體采用EPC總承包形式，總體投資高達數十億元。

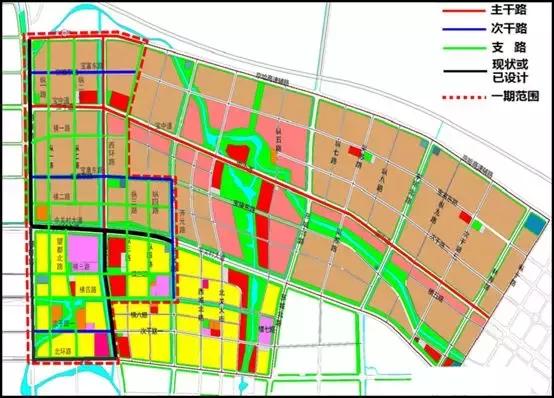

項目概況

項目難點

本項目涉及道路工程、橋梁、管線、電力照明等十余個專業，項目有要求高、專業覆蓋廣、協調難度大等特點，要求從設計開始就融入BIM技術 ，并貫通設計、施工及運維三個階段。

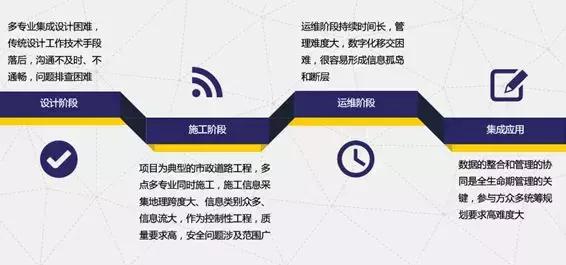

應用難點

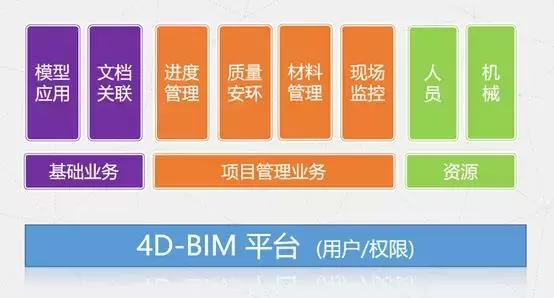

4D-BIM平臺應用亮點

該項目針對市政道路項目的管理模式和具體需求應用了4D-BIM平臺中的多個功能模塊，結合現場人員的使用和磨合，現在4D-BIM平臺已經在大面積的應用在項目的各個部分，發揮著不容小覷的作用。

模型顯示處理

4D-BIM平臺完美承載了Bentley 系列所構建的市政道路模型，做到了屬性信息不丟失，模型形體不變型。

Bentley模型導入4D-BIM云平臺

進度管理應用

通過project將項目進度計劃導入到4D-BIM平臺中，并和相應模型進行關聯，方便查看；在項目進行過程中填入實際進度時間，進行進度分析和進度模擬，有效的輔助把控現場的施工進展。

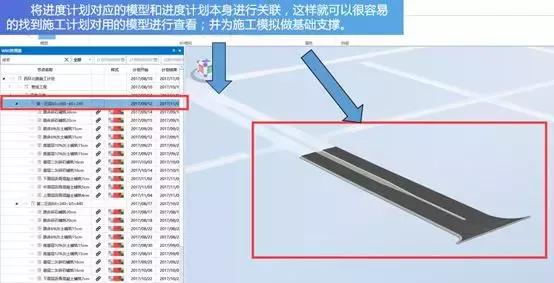

進度與模型掛接

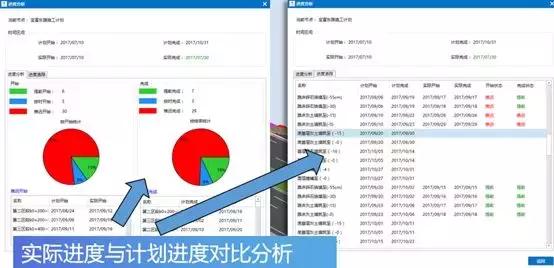

進度分析

質量安全管理應用

使用4D-BIM的三端進行簡單快捷的質量安全問題現場填報，閉環問題處理保障問題的有效解決和反饋，在項目中已經大量使用該功能，并受到一致的好評。

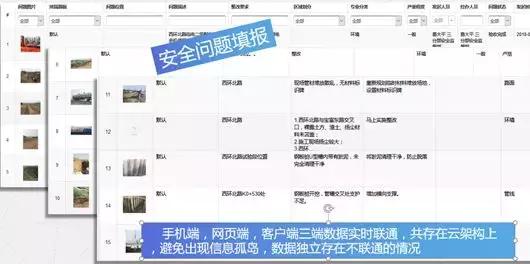

三端協作管理現場質量安全問題

云平臺統一存，數據實時聯通

材料管理

材料管理輔助項目上對于材料、物料進行管控，結合派工單的使用更是能及時反應材料在施工階段的使用情況。

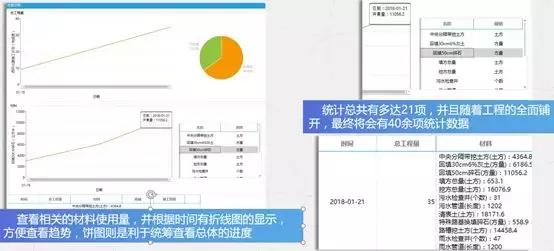

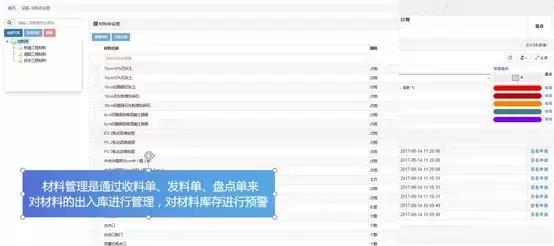

網頁端進行材料管理

根據任務單填報獲得材料動態消耗量

現場監控

在4D-BIM管理平臺中，可以查看項目中各個攝像頭的實時影像并且可以進行操縱。攝像頭的位置會在模型中顯示，方便對于現場進行管理查看視頻畫面。

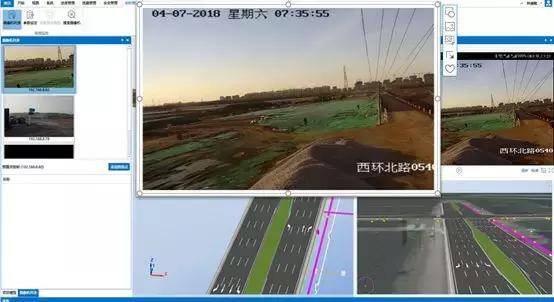

在平臺中實時查看項目現場
