導讀

眾觀國內外眾多大型公共建筑機電設計、深化設計、及管線綜合設計的經驗告訴我們，做一份好的機電管線綜合設計，最根本的是自身要練好內功，“理”通常是越辯越明，只有真正經得起推敲的東西才是真的好東西。

BIM一直都是看起來很美，但是用起來很多問題；目前制約BIM普及應用的因素太多了：BIM人才、軟件、硬件、數據標準、數據交換、規范等等，造成BIM應用成本太高，對標桿（高大上）項目、裝配式建筑（包括鋼結構），投入產出比還不錯，對普通項目來說，用BIM相關技術并不經濟。

現階段，BIM技術 被人吹噓的越來越神了，神奇到我甚至曾一度的懷疑自己；就拿機電安裝來說吧！剛接觸的時候我以為BIM機電管線綜合就是做到“零碰撞”就完美了，現在看來我當時的想法是多么的片面化。

說起來做機電綜合管線設計非常簡單，會操作CAD或者BIM軟件就可以，但所有的軟件都只是一個工具，操作是具體的“人”，因而每個人的專業水平、對專業知識的掌握程度，都直接關系到機電綜合管線的真實性、合理性、可行性；對于掌握一些基本的專業知識對做好一份綜合圖是必須的：

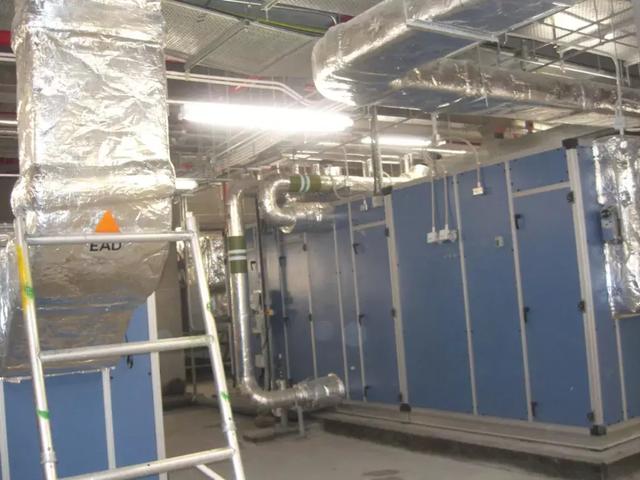

1、各種管道的規格，配件規格？外形尺寸？有無保溫？保溫采用何種材料？保溫厚度多少？支架規格多少？保溫的施工工藝對操作空間有無要求？

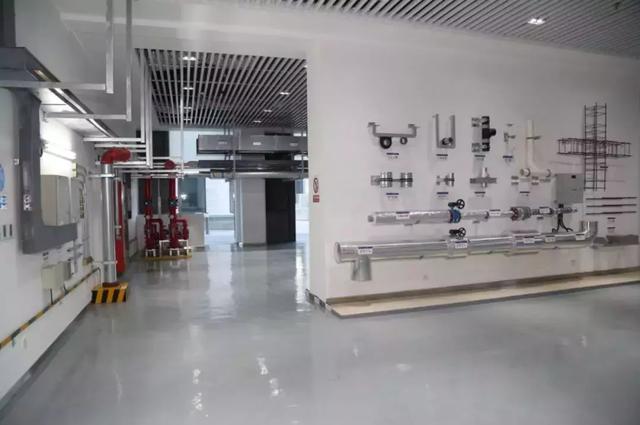

又如：各種閥門的規格？真實尺寸？實體大樣？安裝位置的操作維修空間是否足夠？安裝方向如何？

2、橋架或線槽，放置電纜的操作空間是否足夠？是否考慮到大型電纜的轉彎半徑要求？（因?yàn)榇笮凸步ㄖ碾娎|敷設半徑非常的長，敷設電纜容易與否對人工成本影響非常的大）

3、風管上的閥門，閥門的真實尺寸，常見700C防火閥維修口的設置位置如何選擇（風管底還是側面？）

以上只是一些需掌握的基本知識，這些基本知識非常的具體，沒法在此一一敘述，但只是掌握這些基本知識對做好一份機電綜合圖還是遠遠不夠；

機電綜合管線制作好壞，重點體現在設計師專業知識背景與綜合協調能力上，所有大型公共建筑的機電管線綜合設計，都并不是一蹴而就的，必須是經過多次協調、討論、調整；再協調、再討論、再調整最終完成，而且其真實行與可行性必須經過現場施工的實際檢驗，所以在充分協調討論的過程中，除了對本身機電專業有充分了解以外，還必須對建筑、結構、裝飾有充分了解，只有當你掌握信息足夠全面的時候，你所做的機電綜合方案才有可能相對的合理、可行，特別是在協調過程中，處理的問題往往都非常具體的，當機電專業與其它建筑及裝飾專業產生沖突的情況下，如何調整、解決這些現實沖突與矛盾都顯得非常具體、非常實際。

要求設計師有一定的專業背景與綜合協調能力作為后盾，其中解決矛盾沖突過程中，經常需要自問：機電專業本身有調整的可能嗎？調整后對機電的單個系統有影響嗎？影響在哪里？（造價或系統？）內部不能解決的情況下，如何與相關專業進行溝通？在機電安裝空間非常有限的情況下，如何保證機電綜合管線的合理性、可行性？（因?yàn)樵诮ㄖ痈咭欢ǖ那闆r下，保證室內空間凈高，壓縮機電安裝空間，基本已成為各位業主的一種常態）盡可能的保證室內裝修的效果無可厚非，但如何確保機電單個專業系統的完整性、合理性，又要保證綜合后的機電管線具有良好的真實性、可行性，這就對機電管線綜合的實際制作人提出了更高層次的要求，不僅僅停留在零碰撞上的層面上。

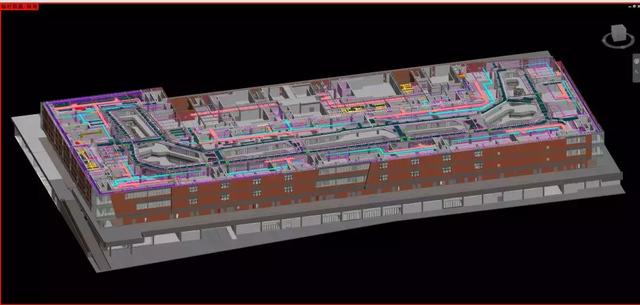

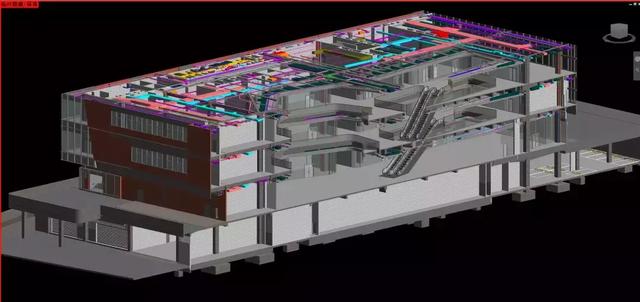

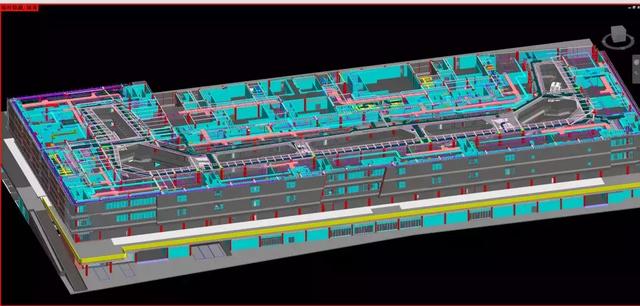

我們?cè)诶秒娔X進行輔助設計時，基本都是在模型空間里任意建模，但畢竟我們所有的設計成果，都要變成實實在在的施工圖紙，圖面的內容除了正確以外，圖面是否清晰、美觀、易懂是往往被設計人忽略，我們?cè)O(shè)計的施工圖最終要交到施工人員的手中，圖面表達是否完善，施工人員是否真正明白設計者意圖非常關鍵，只有當施工人員真正明白設計意圖后，才能把所有的設計變?yōu)楝F(xiàn)實，畢竟施工人員與設計者在讀圖能力上有一定差距，況且設計者可以利用電腦無限的放大圖面，如何把自己的設計理念轉換成一份清晰明了的圖紙，這對每位設計者的都是一種考驗。所以一份好的施工圖紙一定是真實的、美觀的、淺顯易懂的、經得起推敲的，圖紙經得起推敲，在綜合圖的設計工作中顯得尤為重要，只有當圖紙經得起推敲以后，圖紙的真實性、可行性、合理性才能變成現實！才不會僅僅停留在紙上談兵的層面上。

眾觀國內外眾多大型公共建筑機電設計、深化設計、及管線綜合設計的經驗告訴我們，做一份好的機電管線綜合設計，不論你采用2D也好，3D也好，最最根本的是自身要練好內功，當內功不夠的時候，做出來的東西，在一些真正行家看來不屑一顧，始終經不起推敲，“理”通常是越辯越明，只有真正經得起推敲的東西才是真的好東西。
