現(xiàn)澆樓板產(chǎn)生裂縫的因素很多，也比較復(fù)雜，一旦出現(xiàn)裂縫，處理起來有一定難度。因此現(xiàn)澆板裂縫問題受到設(shè)計、施工、監(jiān)理、建設(shè)等單位的普遍關(guān)注，從圖紙上注意到設(shè)計部門正運用設(shè)計手段通過加強構(gòu)造配筋、設(shè)縫等措施進行預(yù)防。

一、現(xiàn)澆鋼筋混凝土樓板裂縫產(chǎn)生的原因

1、混凝土配合比不當(dāng)，混凝土過于粘稠，振搗時氣泡很難排出，也是造成硬化混凝土結(jié)構(gòu)表面出現(xiàn)蜂窩麻面的原因。由于混凝土配合比不當(dāng)，例如膠結(jié)料偏多、砂率偏大、用水量太小、外加劑中有不合理的增稠組份等，都會導(dǎo)致新拌混凝土過于粘稠，使混凝土在攪拌時就會裹入大量氣泡，即使振搗合理氣泡在粘稠的混凝土中排出也十分困難，因此導(dǎo)致硬化混凝土結(jié)構(gòu)表面出現(xiàn)蜂窩麻面。由于混凝土和易性較差，產(chǎn)生離析泌水。

為了防止混凝土分層，混凝土入模后不敢充分振搗，大量的氣泡排不出來，也會導(dǎo)致硬化混凝土結(jié)構(gòu)表面出現(xiàn)蜂窩麻面。有一些水泥廠為了增大水泥細度，又考慮節(jié)約電能，往往在磨粉時加入一些助磨劑。

2、在實際施工時，往往澆注厚度都偏高，超過了GB/T10-95《混凝土泵送技術(shù)規(guī)程》規(guī)定“混凝土澆注分層厚度，宜為300-500mm”的標(biāo)準(zhǔn)，由于氣泡行程過長，即使振的時間達到規(guī)程要求，氣泡也不能完全排出面。模板材質(zhì)不同也會使混凝土結(jié)構(gòu)面層出現(xiàn)不同的狀態(tài)。在生產(chǎn)實踐中大家都知道，在其它條件相同的前題下，使用尿醛樹指壓制的竹或木模板成型的混凝土面層質(zhì)量比用鐵模板成型的混凝土面層質(zhì)量有明顯的提高。

3、環(huán)境溫度對混凝土結(jié)構(gòu)面層的影響。由于氣泡內(nèi)部含有氣體，因此氣泡體積變化與環(huán)境溫度特別敏感，環(huán)境溫度高時氣泡體積變大，氣泡承載力變小，容易破滅。環(huán)境溫度低時氣泡體積變小，承載力較大，不容易形成聯(lián)通氣泡。

即使混凝土結(jié)構(gòu)面層有氣泡，氣泡也很小，對混凝土結(jié)構(gòu)外觀影響不大，由此使人們聯(lián)想到冬夏季混凝土結(jié)構(gòu)面層好于春秋季。春秋季節(jié)晝夜溫差較大，因此敷著在混凝土結(jié)構(gòu)表面的氣泡體積變化也很大，當(dāng)混凝土面層水泥漿體的強度小于氣泡強度時，氣泡體積隨環(huán)境溫度變化而變化，氣泡周圍的水泥漿體也隨之變化，隨著時間的推移水泥漿體的強度不斷增加，當(dāng)氣泡周圍水泥漿體達到一定強度時，再不隨氣泡體積變化而變化，如果此時正趕上氣泡直徑最大時，勢必給混凝土面層留下孔洞。

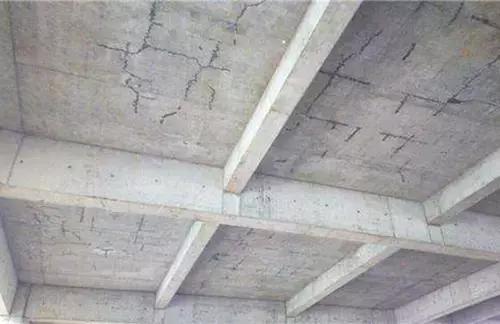

二、現(xiàn)澆鋼筋混凝土樓板裂縫分析

1、溫度應(yīng)力?，F(xiàn)澆鋼筋混凝土樓板裂縫主要是由混凝土溫度變形和收縮變形引起的。當(dāng)環(huán)境的溫度和濕度變化時，混凝土相應(yīng)的會產(chǎn)生溫度變形和收縮變形，由于現(xiàn)澆板的體積與表面積的比值（體表比）較小，混凝土的收縮變形較大，使板內(nèi)出現(xiàn)拉應(yīng)力。石河子地區(qū)具有荒漠大陸性氣候特點屬于典型的炎熱和干燥氣候，夏季白天升溫快，氣候炎熱，夜間降溫快，日差較大。

據(jù)石河子氣象局統(tǒng)計資料表明，5-9月份月均日差16.5-17.8℃，普通混凝土的熱膨脹系數(shù)為1×10-5，即溫度每升高1℃每米膨脹0.01mm，按溫差為17℃計算，造成的收縮量為1.7×10-4，C20混凝土的彈性模量25.5Gpa，如果按完全約束條件考慮產(chǎn)生的彈性拉應(yīng)力可達到4.34Mpa.混凝土是一種抗拉能力很低的脆性材料，當(dāng)板內(nèi)的拉應(yīng)力超過混凝土的抗拉強度并且樓板變形大于配筋后混凝土的極限拉伸的時候，樓板內(nèi)就會產(chǎn)生裂縫。

2、水泥的品種與強度等級、水泥用量、水灰比。水泥的水化熱是水泥固有的性質(zhì)，水化熱引起混凝土內(nèi)部溫度的升高，內(nèi)外產(chǎn)生溫差，溫差引起的應(yīng)力可使混凝土產(chǎn)生裂縫。不同品種不同強度等級的水泥礦物成分的含量不相同，礦物成分中鋁酸三鈣水化產(chǎn)生的熱量最大，速度也快，另外水泥細度越細，水化反應(yīng)比較容易進行，水化放熱量越大，放熱速度也越快。

因此根據(jù)水泥的不同礦物成分含量選擇低水化熱的水泥品種和與混凝土強度等級相適宜的水泥強度等級是預(yù)防裂縫的前提?；炷林械乃嘤昧吭酱螅偘l(fā)熱量越大。混凝土的溫度會隨水泥用量的增加而提高，造成混凝土的收縮大，水化熱高，產(chǎn)生非受荷裂縫。相同強度等級的混凝土，水灰比增大，水泥用量增多，混凝土的收縮量增大。

混凝土硬化過程是化學(xué)結(jié)合水與水泥化合的結(jié)果，水灰比大，用水量多，混凝土的收縮增大。這是由混凝土收縮引起的非荷裂縫。夏季露天堆放的砂石料受高溫和太陽輻射的影響表層溫度達60℃以上，用這種砂石料配制混凝土?xí)龃笥盟?，環(huán)境溫度過高使水泥出現(xiàn)假凝和粘罐現(xiàn)象。由于水灰比的增大和攪拌質(zhì)量的降低，將導(dǎo)致混凝土的強度降低干縮增加。

3、澆筑方案。整體現(xiàn)澆樓板澆筑之前，應(yīng)從人、機、料、法、環(huán)五個方面入手編制一個科學(xué)的澆筑方案，在實際的施工過程中，大多數(shù)工地的垂直運輸機械使用的是龍門架，設(shè)備比較陳舊，工作效率不高，在天氣炎熱、操作人員比較困乏的情況下會出現(xiàn)部分混凝土從攪拌機中卸出到澆筑完畢的時間超過了規(guī)范規(guī)定的時間，未做技術(shù)處理?；炷翝仓瓿珊?，還沒有達到足夠的強度，就迫不及待的上人操作和堆放材料，使其產(chǎn)生過大的變形，導(dǎo)致裂縫產(chǎn)生。這是結(jié)構(gòu)受荷后產(chǎn)生的裂縫，施工中主要是樓板上施工荷載超載如：普通粘土磚堆放集中，塔吊吊運材料下落時吊籠對樓板的沖擊等?，F(xiàn)澆板在未達到規(guī)定的拆模強度時拆除模板或支架，此時樓板的承載能力低于設(shè)計允許荷載，使樓板在不正常的情況下受荷產(chǎn)生裂縫，這是結(jié)構(gòu)受荷引起的裂縫。施工現(xiàn)場也會出現(xiàn)在未達到規(guī)定的拆模強度時，拆除個別的木支撐或鋼管支撐、扣件等，造成支架的承載體系發(fā)生變化而產(chǎn)生裂縫。

4、養(yǎng)護方法?；炷潦畷绊懰嗨饔玫恼＿M行，而且因水化作用未能完成，造成混凝土結(jié)構(gòu)疏松，滲水性增大，形成干縮裂縫。特別是早期養(yǎng)護質(zhì)量與裂縫的關(guān)系密切，早期表面干燥或早期內(nèi)外溫差較大更容易產(chǎn)生裂縫。

三、現(xiàn)澆樓板裂縫的預(yù)防措施

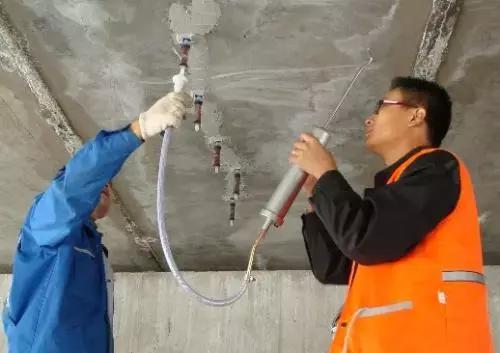

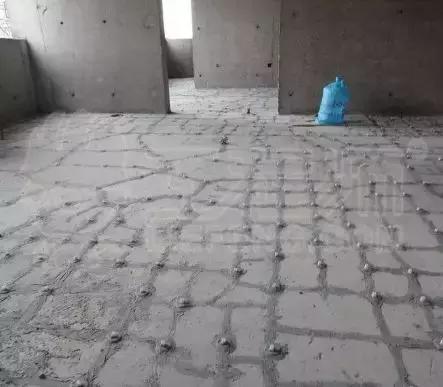

1、在圖紙會審時，根據(jù)施工經(jīng)驗對某些部位提出增強構(gòu)造配筋，采用細筋密配，對現(xiàn)澆板在單元隔墻上留置溫度變形縫，改善現(xiàn)澆板支座處的約束條件等建議，加強對溫度裂縫的控制。

2、設(shè)計樓板底模及支架時，應(yīng)充分考慮能否滿足承受各種可能的施工荷載的需要，混凝土澆搗后必須留有足夠的養(yǎng)護時間，在沒有達到拆模強度時，不得減少模板的支架。只允許立碼兩層磚。施工速度應(yīng)建立在嚴(yán)密的科學(xué)組織基礎(chǔ)上，應(yīng)堅決杜絕蠻干的做法，這樣才能使樓板結(jié)構(gòu)裂縫這一質(zhì)量通病得到有效遏制。

3、根據(jù)現(xiàn)場的實際認真編制澆筑方案，科學(xué)確定澆筑順序和方向，按規(guī)范要求留置施工縫，對施工縫的處理要符合要求。選擇低水化熱的水泥品種和與混凝土強度等級相適宜的水泥強度等級。減少水泥用量，在做配合比設(shè)計時按等和易性、等強度原則摻入粉煤灰，降低水泥用量。

在條件允許的前提下?lián)郊訙p水劑，進一步減少水泥用量和用水量。采用低水灰比的混凝土，減少混凝土的收縮。對暴曬的砂石料使用前灑水降溫，澆筑前應(yīng)對模板、模板內(nèi)的鋼筋骨架等與混凝土接觸的表面灑水濕潤降溫。應(yīng)在混凝土初凝前用木抹子二次搓平混凝土表面，以消除混凝土的收縮裂縫。加強混凝土的早期養(yǎng)護，并適當(dāng)延長養(yǎng)護時間，氣溫高應(yīng)及早澆水養(yǎng)護，不能保證混凝土表面充分濕潤時，要采用覆蓋保濕材料，確保養(yǎng)護質(zhì)量。樓板內(nèi)PVC預(yù)埋管只允許平行于樓板受力方向或雙向板的短邊方向埋設(shè)，埋設(shè)在樓板內(nèi)的PVC管上下部位增鋪不小于400mm的鋼絲網(wǎng)作為補強措施。
