依據《GB50838-2015城市綜合管廊工程技術規范》以及《城鎮綜合管廊監控與報警系統工程技術規范》中對監控與報警系統技術要求，及通過對管廊信息化系統需求分析，并結合太極多年相似信息化系統建設實踐經驗，對城市綜合管廊信息化系統進行了信息分層設計。

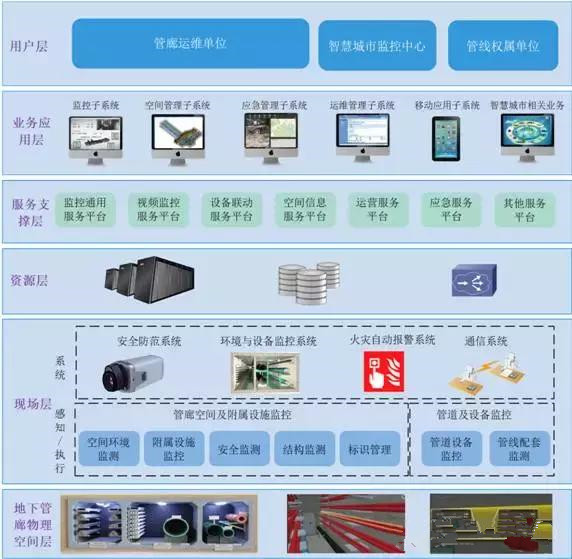

通過框圖看出，綜合管廊信息運營管理信息化系統覆蓋了從管廊物理空間到最上層的最終使用用戶，但綜合管廊運營管理系統的建設內容主要集中在現場層、資源層、服務支撐層及業務應用層的構建。

1、現場層建設

現場層是由安全防范系統、管廊空間與設備監控系統、火災自動報警和通信系統構成。從現場設備運行環境、設備需要7*24長期連續運行、信息傳輸實時性要求等方面考量，現場系統設備均采用工業級高可靠性產品，如工業PLC系統、工業以太網交換機、長距離光纖通訊設備等。

·環境、設備監控：根據規范要求在現場部署相關氣體（H2S，CH4，O2等）檢測傳感器、溫濕度檢測傳感器、液位傳感器、紅外對射等入侵監測設備、艙體結構檢測傳感器，配置工業級PLC（可編程控制器）系統實現上述傳感儀表和設備的數據采集和處理，PLC按照預制的控制邏輯，輸出控制信號到開關、閥門、水泵等執行機構，完成管廊空間的環境參數、設備狀態、管線運行參數、管線設備狀態的采集和自動控制、連鎖控制等任務。

·視頻采集：根據管廊內部不同空間位置、光照情況等，安裝相應類型的視頻監控攝像頭實現管廊內部實時圖像采集。

·網絡：通過在管廊內部覆蓋有線光纖和無線WiFi通訊網絡，實現PLC、視頻監控系統與監控中心的數據通訊，同時對移動端APP應用、人員定位進行網絡和應用支撐。

·通信：在管廊現場布設固定通訊終端設備和通訊鏈路實現中心與現場巡檢維護人員的語音通訊。

2、資源層建設

系統資源層是系統應用平臺的軟件、服務器、存儲、網絡等基礎環境支撐，軟件包括了操作系統、數據庫、云平臺軟件等，通過對資源層的云化部署，實現系統基礎設施資源的動態調配。資源云化部署可解決因服務器較多導致的硬件資源利用率低、業務上線慢、IT系統維護投入巨大的等問題，而且可以通過服務器虛擬技術解決這一問題，用較少的服務器虛擬較多的服務器滿足項目后期業務擴展對大量服務器的需求。

3、服務支撐層建設

服務支撐層是構筑與軟、硬件平臺之上，同時對更上層的應用軟件提供支持的軟件系統。服務支撐層采用面向服務（SOA）架構，應用面向?qū)ο?、組件式設計等多項技術，提供的構件系統是跨領域、與具體業務無關、通用的基礎服務。采用標準接口協議，可供第三方開發。包括數據訪問、視頻數據操作、空間信息信息操作、設備信息操作以及消息管理、安全服務等基礎性服務，是整個綜合管廊運行管理平臺的應用支撐平臺。

該支撐層包括：通用監控服務平臺、視頻監控服務平臺、聯動服務平臺、空間信息服務平臺、運營管理服務平臺、應急管理服務平臺以及針對第三方如智慧城市應用、第三方企業數據共享應用的其他服務平臺。

4、業務應用層建設

業務應用層是針對城市綜合管廊運行、維護管理的具體應用需求而開發的響應子系統或功能模塊，用戶直接通過各業務應用子系統或功能模塊完成于整個管廊監控信息化系統交互，滿足了管廊綜合運維工作的實際應用要求。根據管廊建設階段和應用需求階段可進行業務應用層相關模塊選擇和添加。

用戶可根據業務發展階段實際需要對業務應用層功能模塊進行靈活的選擇、組合與添加，使運維信息化平臺性價比最高。

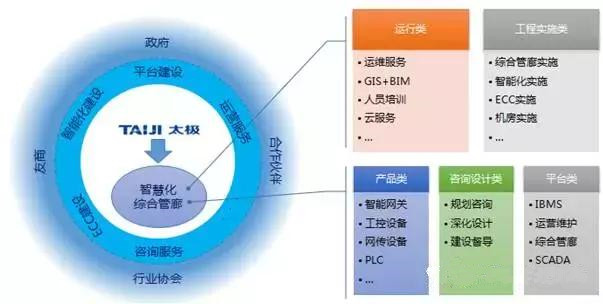

智慧化綜合管廊生態系統

太極致力于打造智慧化綜合管廊生態系統，與政府、友商、行業協會、合作伙伴建立長期的合作機制，互利共贏，以“國內一流、千年大計、百年工程”為建設目標，助力城市地下綜合管廊建設，成為城市基礎設施服務提供商。
