看懂橋梁施工圖是橋梁施工的基礎，下面我們具體講解一下如何讀懂橋梁施工圖。

一、橋梁施工圖的組成

（1）橋位平面圖：表示整個橋梁在整個線路中的地理位置

（2）橋位地質斷面圖：表示橋梁所處河床斷面的水文、地質情況。

（3）橋梁總體布置圖：表示橋梁的結構形式、跨徑、跨數、尺寸、各主要構件的相互位置關系、高程、主要材料用量及總技術說明和施工要點等。

1.立面圖

2.平面圖

3.橫剖面圖

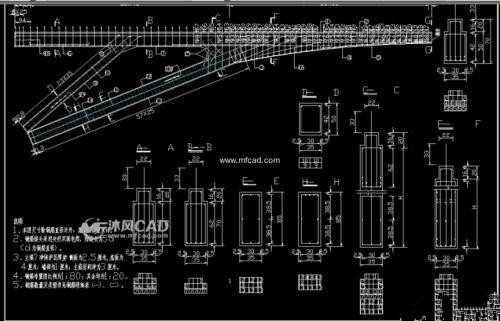

（4）橋梁結構圖：明確各構件的結構形式，包括形狀、大小和材料組成情況。

1.橋臺工程圖

2.橋墩工程圖

3.基礎工程圖

4.主梁工程圖

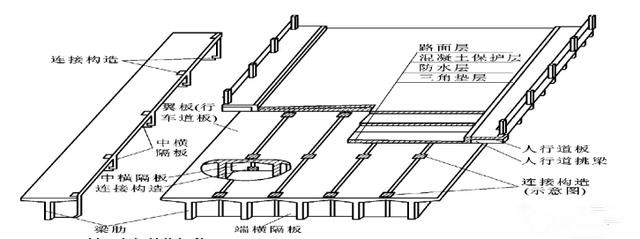

5.橋面系工程圖

（5）詳細看法

1.基礎部分：樁基和承臺。這一部分，主要看樁位置、標高、樁徑、樁長、樁混凝土等級、樁配筋和承臺的尺寸、混凝土等級和配筋；

2 .墩臺身及墩臺帽。這一部分，主要看位置、標高、尺寸、混凝土等級、配筋；

3 .梁。這一部分，主要看尺寸、混凝土等級、配筋。如果是預應力的，還有看預應力筋的配置情況，張拉要求、錨具等。
