裝配式bim建模軟件應用
2018/09/07
planbar 是建筑工業化設計高品質的綜合解決方案，為預測公司自動化設計預制建筑和細化預制構件提供良好的幫助，其應用范圍從低成本系列生成到復雜的專業化預制件設計，并且快速、高效、零失誤。planbar 中包含了建筑、工程、預制等模塊。同時也提供道路、橋梁等模塊，除了作用于普通住宅項目，也支持用戶市政方向的設計。
裝配式bim建模軟件應用

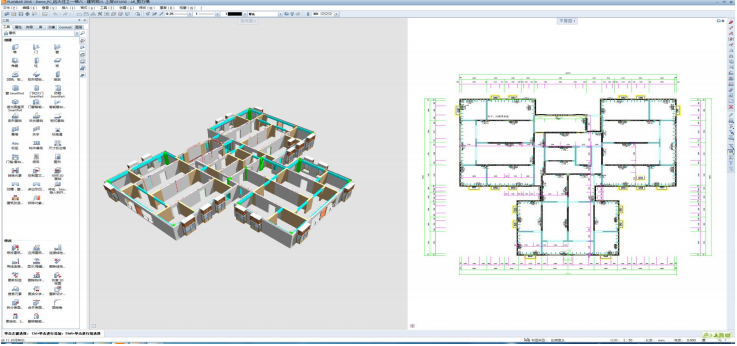

1、二維/三維同平臺工作
planbar同時含有2D和3D相關模塊，采用2D工作方式創建3D模型，在同一平臺中實現2D信息和3D模型的創建和修改，實現了真正的BIM工作方式。

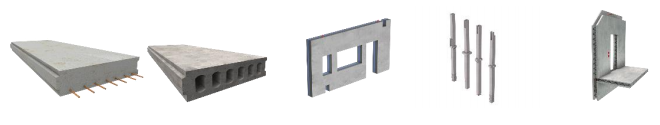

2.快速、規范、精準創建三維模型
利用planbar“向?qū)А惫δ?，?xiàng)目管理員將墻、柱、梁、窗、門等等構件保存為向?qū)В瑸楣?項目建模建立統一標準。項目設計人員，右鍵雙擊向?qū)?gòu)件快速組裝創建建筑模型，因向?qū)?gòu)件的參數和屬性均為智能調用的，無需重新設置和計算，從而實現快速、規范、精準創建模型的應用。
3、高效、智能深化設計

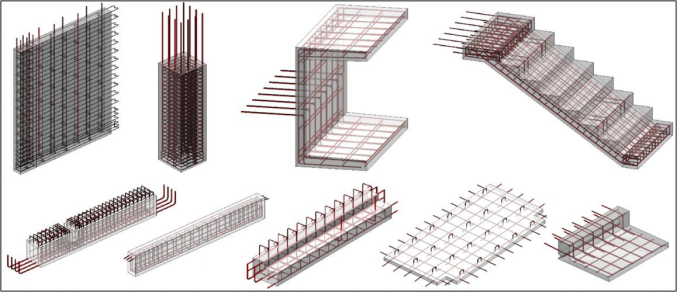

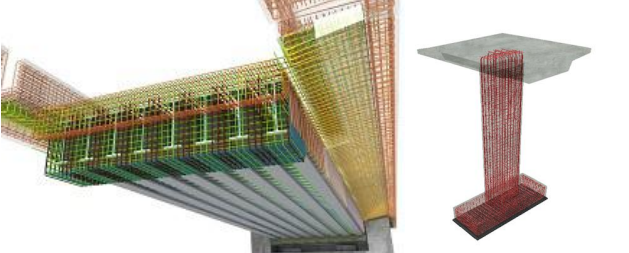

高效創建3D鋼筋模型：planbar提供豐富的鋼筋形狀庫以供用戶自由調用。用戶還可通過自定義參數，實現任意鋼筋形狀的創建。此外，planbar中提供的多樣化布筋方法，可高效布置各類負責構件，提高工作效率。
編制各類智能構件：利用planbar python part功能編制各類智能構件（墻、梁、板、柱......）的方式實現快速、智能生產輪廓、鋼筋、預埋件等等，實現參數化、智能化深化設計。
4、優化BIM模型，避免碰撞，減少損失

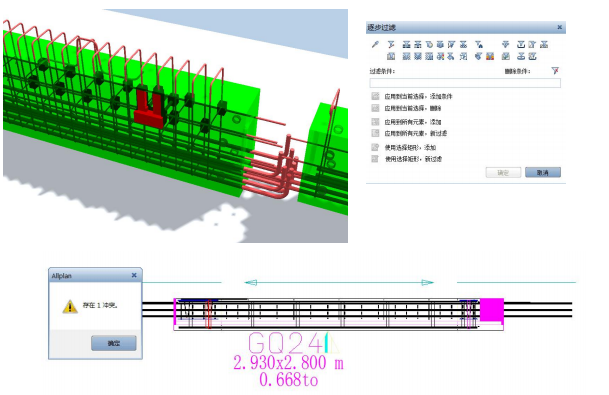

應用planbar的碰撞檢查功能對鋼筋和鋼筋，鋼筋和預埋件之間進行碰撞檢查，快速發現設計中存在的不合理問題并及時解決，將錯誤降到最低，最大限度地避免項目返工的風險。
5、模型輕量化處理
應用planbar模型輕量化處理功能，可為用戶顯示更多的模型，并保證其在展示過程中的流暢性。

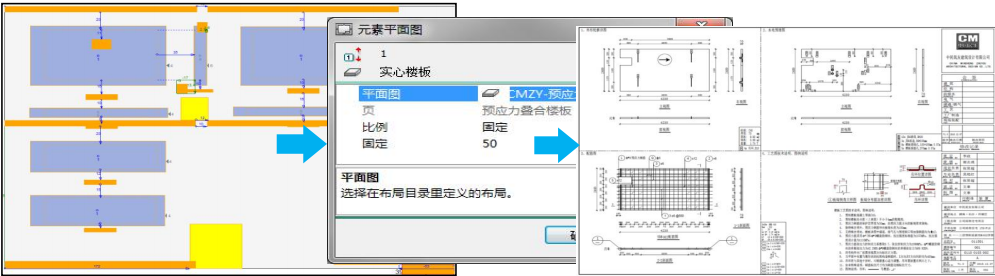

6、模范公司/項目出圖標準，一鍵出圖
項目管理員應用planbar布局目錄功能自定義公司/項目出圖標準，包括模板圖、生產圖、預埋件圖、鋼筋圖、統計表格等等。因項目管理員定義好后，使用者只需選擇對應的出圖布局，一鍵點擊即可出圖，既使用便捷又保證了所以參與者使用標準一致。

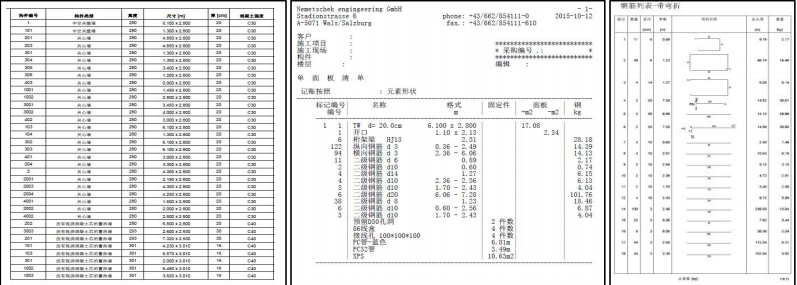

7、批量生成物料清單
planbar的列表發生器、報告、圖例三項功能，只需一鍵點擊，就能夠分別以不同的格式為用戶快速創建所需的物料清單，如：構件清單、單個構件物料清單、工廠鋼筋加工下料單等等。對于物料清單的導出格式，用戶可在模板的基礎上進行自定義設置。
8、三維可視化展示項目

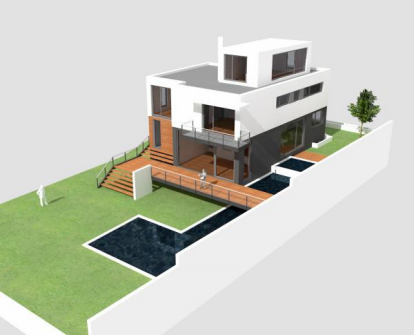

planbar集成了CINEMA 4D，其出色的模型渲染和漫游動畫效果，為三維可視化展示項目提供了保障。

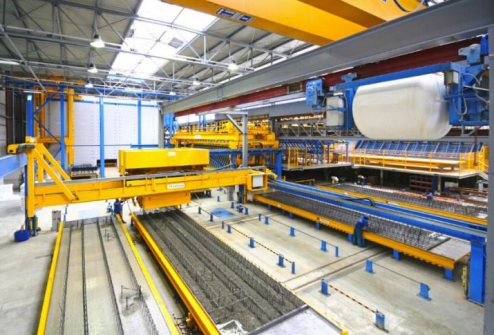

9、推動建筑工業生產化
提供自動化生產設備數據：目前planbar所提供的生產數據，可與全球范圍內絕大多數自動化流水線進行無縫對接，例如將生產數據以Unitechnik和PXML等格式導出后傳遞到中控系統，實現工廠流水線的高效運轉。
提供鋼筋加工設備數據：planbar可為鋼筋加工設備提供需要的生產數據，包括鋼筋彎折機需要的BVBS數據；鋼筋網片焊接機需要的MSA數據（MSA數據甚至支持彎折的鋼筋網片的加工生產）。
10、信息共享化
提供ERP系統數據：planbar中的模型信息能夠以XML數據格式導出，通過對XML數據解析，ERP系統能夠輕松的提取混凝土、鋼筋、預埋件的物料信息，如物料名稱、編碼、數量、單位等等。
提供5D管理平臺數據：planbar提供相關數據，便于實現項目的5D管理。
支持40種以上的數據交換：planbar隨時可快速并簡單的將數據信息以用戶需要的任意格式導出，如DXF、DWG、PDF、IFC、SKP、C4D、DGN、3DS、3DM、UNI、PXML等。
支持二次開發：planbar提供程序二次開發包。方便用戶根據自己的業務需求進行二次開發。
（想申請planbar軟件試用的朋友，可以咨詢客服或者提交試用申請）
