什么是變電站電氣一次設計？如何快速完成變電站電氣一次設計？
2021/11/26
最近我們收到很多關于變電站的咨詢，如，變電站電氣一次設計指的是什么？如何快速完成變電站電氣一次設計？
關于變電站，很多人的第一印象還停留在電工、高壓站上，其實變電站的工作，比我們想象的更為嚴謹和廣泛，下面，我們一起來簡單的了解下變電站吧~~
變電站
變電站是指電力系統中對電壓和電流進行變換，接受電能及分配電能的場所。
在發電廠內的變電站是升壓變電站，其作用是將發電機發出的電能升壓后饋送到高壓電網中。
變電站分類：
1、一類變電站。是指交流特高壓站，核電、大型能源基地（300萬kw及以上）外送及跨大區（華北、華中、華東、東北、西北）聯絡750/500/330kV變電站。
2、二類變電站。是指除一類變電站以外的其他，750/500/330kV變電站，電廠外送變電站（100萬kW及以上、300萬kW以下）及跨省聯絡220kV變電站，主變壓器或母線停運、開關拒動造成四級及以上電網事件的變電站。
3、三類變電站。是指除二類以外的220kV變電站，電廠外送變電站（30萬kW及以上、100萬kW以下），主變壓器或母線停運、開關拒動造成五級電網事件的變電站，為一級及以上重要用戶直接供電的變電站。
4、四類變電站。是指除一、二、三類以外的35kV及以上變電站。
注：工區所有220kV變電站為三類變電站，110kV及以下所有變電站為四類變電站。
設備分類：
變電站內的電氣設備分為一次設備和二次設備。

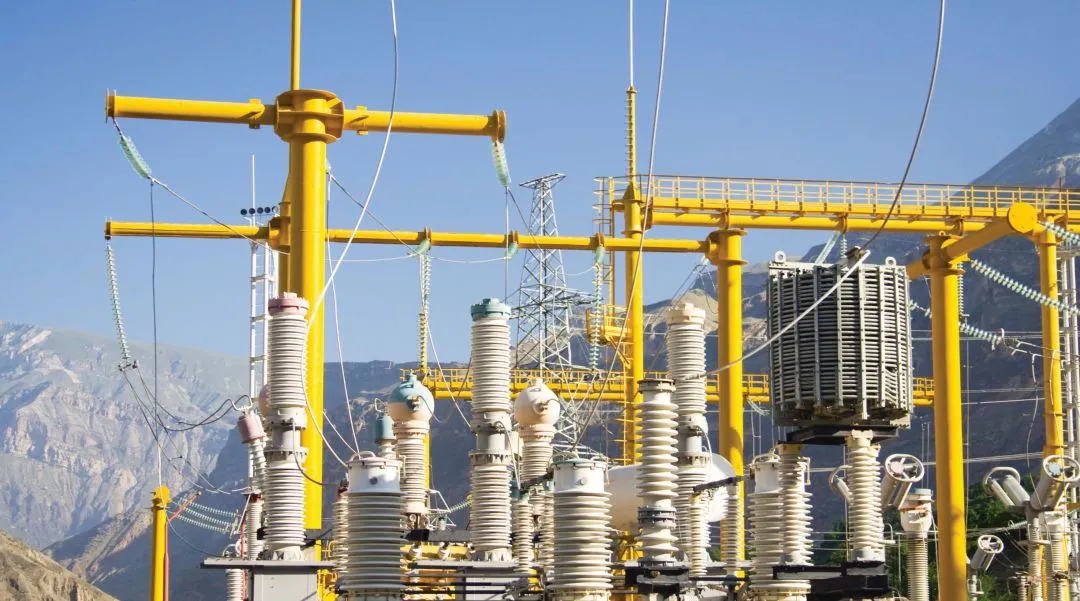

1、一次設備
一次設備指直接生產、輸送、分配和使用電能的設備，主要包括變壓器、高壓斷路器、隔離開關、母線、避雷器、電容器、電抗器等。
2、二次設備
變電站的二次設備是指對一次設備和系統的運行工況進行測量、監視、控制和保護的設備，它主要由包括繼電保護裝置、自動裝置、測控裝置、計量裝置、自動化系統以及為二次設備提供電源的直流設備。
布設要求：

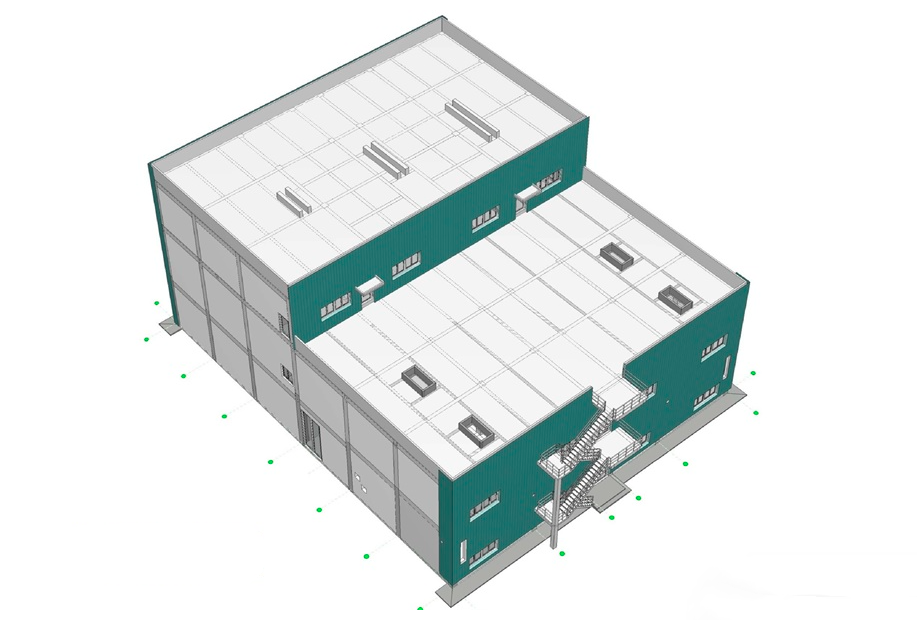

變電站的結構設計與設備布置一般具有如下要求：
1、建筑物底層的附屬10 kV變電站不需分室，變壓器及高低壓開關柜可同層同室布置，僅需保持特定間距，具有專有建筑物的35 kV獨立變電站應按照功能分層分室布置；
2、變電站的室內布置應緊湊合理，便于運行人員的操作、檢修、試驗與巡視，開關柜安裝位置應滿足最小通道寬度要求，并適當考慮發展及擴建要求；
3、分室布置變電站應合理布置站內各功能室的位置，高壓配電室與高壓電容器室相鄰，低壓配電室與變壓器室相鄰，低壓配電室應便于出線，控制室位置應便于運行人員的工作與管理；
4、高低壓配電室的設施應符合安全與防火要求，站內不允許采用可燃材料裝修；
5、高低壓配電室、電容器室及變壓器室的門應向外開，相鄰兩配電室的門應雙向開啟；
6、高低壓配電室、電容器室、變壓器室及主控室應設置防范雨、雪、蛇、鼠等從門、窗及纜溝入室的設施。
變電站設計
變電站電氣一次設計：
變電站的電氣一次設計在整個過程中，最為核心的工作是電氣主接線的設計工作。變電站的主接線，應根據變電站在電力網中的地位、出線回路數、設備特點及負荷性質等條件確定。并應滿足供電可靠、運行靈活、操作檢修方便、節約投資和便于擴建等要求。主變壓器的臺數和容量，應根據地區供電條件、負荷性質、用電容量和運行方式等條件綜合考慮確定。

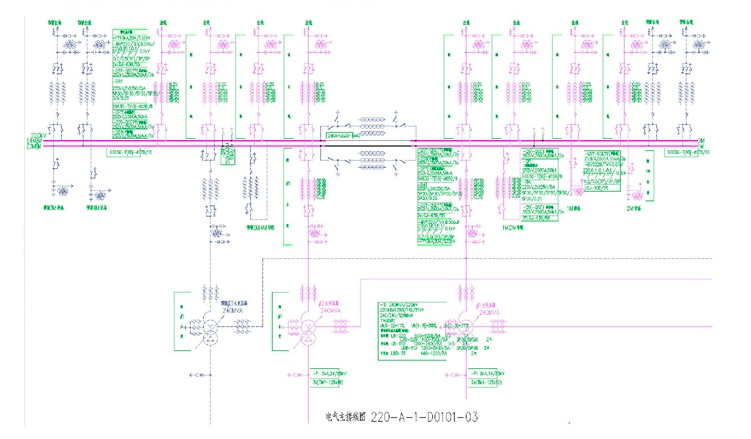

電氣一次主接線圖（220KVA1典設）
如何快速完成變電站電氣一次設計？

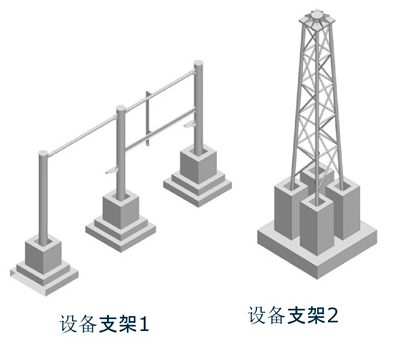

關于變電站設計，大家第一個想到的是不是Bentley的Substation，這款市面上最熱門的變電站智能電氣和物理設計的集成軟件，不僅包含電氣一次設計、二次設計功能，還包含二維原理設計、三維布置設計，接地、防雷系統的設計功能。下面，我們一起來詳細的了解下變電站設計軟件Substation。

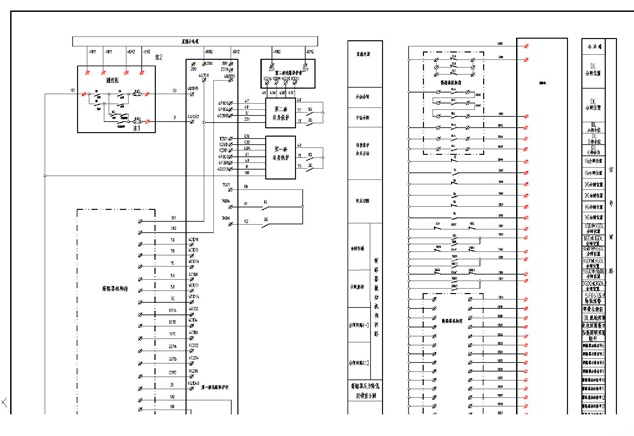

電氣二次原理圖（220KVA1典設）

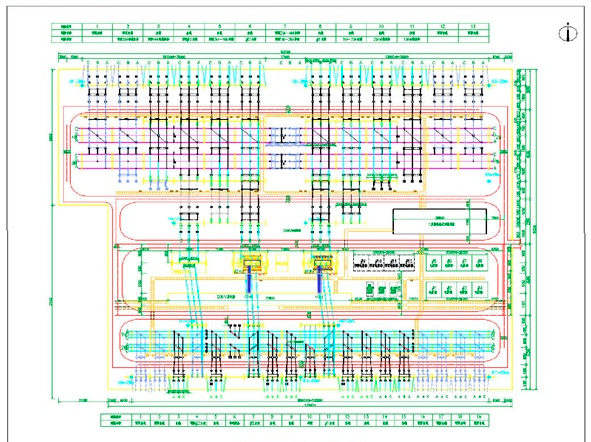

電氣一次總平面圖（220KVA1典設）
軟件介紹
Bentley Substation 是一款用于變電站智能電氣和物理設計的集成軟件應用程序，使項目團隊能夠加快變電站設計速度，同時最大限度減少錯誤和返工。Bentley Substation 可以與其他 Bentley 設計和模擬應用程序以及協作和資產性能服務搭配使用，提供全面的生命周期解決方案，從而加快項目交付、提高可靠性并降低變電站的運營成本。
>>>點擊查看Bentley Substation軟件詳情
