ARCADIA BIM系統是一個獨立的工具，通過創建一個虛擬的建筑模型(所有的安裝程序)來進行復雜的計算和對建筑設計過程的圖形支持。

ARCADIA BIM系統能夠自動識別舊版建筑和更新后建筑的差別，比較文件并識別它們之間的變化，并通過IFC接口與其他軟件數據進行兼容。

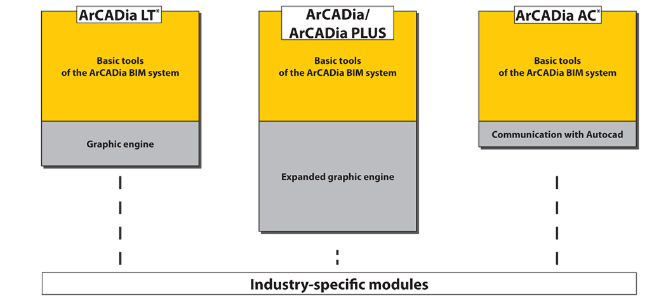

該系統由一個基本模塊(ArCADIA LT或ArCADIA/PLUS或ArCADIA AC)和行業特定模塊組成。

1. 簡介

ArCADia PLUS軟件具有ArCADia LT和ArCADia軟件的所有功能，并且還具有以下功能：
?創建并完全編輯ACIS實體的選項。 ACIS文件是基于Spatial Technology Inc.開發的block建模格式
?允許在完整固體、滲透、求和、差異等方面執行精確的工作。

?以SAT格式導入和導出文件。

2.ArCADia BIM系統的基本工具

①文件比較：
?該ArCADia工具使用戶可以比較在ArCADia BIM系統中創建的設計，并找出它們之間的區別。

② 文件合并：
?該工具允許在一個文檔中包含多種安裝的多種設計。

③ 管理建筑圖紙：
?使用綜合項目管理器樹管理視圖和顯示信息。

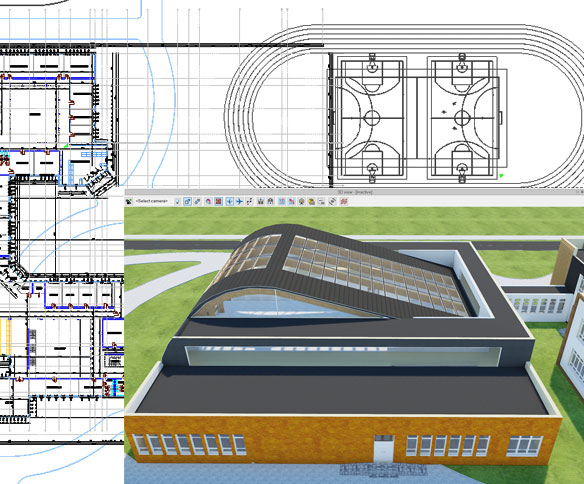

?自動創建的3D視圖可在單獨的窗口中使用，允許展示建筑物整體及部分內容。

④插入：
?現在可以使用智能跟蹤功能插入墻壁，窗戶，門等元素。

⑤墻面：
?從定義的類型或任意指定的復合墻壁的設置中選擇墻壁。
?基于PN-EN 6946和PN-EN 12524標準的內置建筑材料目錄。
?在3D預覽或橫截面中插入不可見的虛擬墻。例如，它們將房間空間進行劃分來區分開放空間功能。
?傳熱系數會根據為空間分隔器（墻壁，天花板，屋頂）選擇的材料自動進行計算。

⑥ 門窗：
?通過程序庫中的參數插入門窗，創建用戶定義門窗。
?可對房間內外的窗沿突起及其厚度進行定義。
?可關閉窗沿。

⑦ 天花板：

?自動插入地板（根據水平輪廓）。

⑧ArCADia-TERIVA天花板：
?該模塊是用于制作Teriva天花板結構系統的圖紙。圖紙包括系統的所有主要元件：天花板橫梁，橫梁，隱蔽梁，配件磚，KZE和KWE環形配件，KZN和KWN過梁元素，支撐網格以及附加元素的所有必要材料清單，附加了創建天花板所需要的鋼筋和整體澆灌混凝土。
?在任何形狀的天花板區域自動和手動計算所有Teriva天花板（4.0 / 1; 4.0 / 2; 4.0 / 3; 6.0; 8.0）。
?在內外墻壁和主梁上自動分配大梁，橫梁和環梁。
?自動設置用于隔墻開口和橫梁的配件磚系統。
?自動解決側壁天花板進入墻壁的問題。
?自動計算和設置所需的平面和偏移網格。

⑨房間：
?在墻壁和虛擬墻壁的封閉輪廓中自動創建房間。
?根據房間名稱自動為房間分配溫度與照明需求。

?例如通過填充或顏色，在視圖中改變房間的圖形成像。

⑩ 綁定托梁：
?插入綁定托梁，包括用于鋼筋和箍筋的加固物。

? 列：
?插入矩形和橢圓截面的列。

? 煙囪：
?插入單個煙囪開口或煙囪軸（煙囪組，具有一定數量的圓柱和線）。
?插入煙囪管道或標記現有煙囪出口。
?新煙囪型材。

? 樓梯：
?在任何計劃中定義單層和多層樓梯和旋轉樓梯。
?新式樓梯：帶有單塊踏板或透視縱梁。選擇步驟的類型和元素。

? 地形：
?根據數字DWG地圖的高度自動創建地形模型。
?使用高點或直線插入地形平面。
?插入網絡元素模擬對象或地域上存在的對象，檢查設計中的碰撞。

?3D視圖：
?從觀察者的角度插入和修改相機設置，可用于查看設計或保存視圖。
?當前場景可以保存為BMP，JPG或PNG格式的文件。

3.輔助元素

①模塊軸：
?插入模塊化軸格，包括完整的編輯選項。

② 標題塊：
?在對話窗口中或使用圖形字段編輯選項創建用戶定義的標題塊。
?將用戶定義的文本自動插入標題塊。
?將標題塊保存到項目或程序庫中。

③ 模板：
?保存元素的用戶定義設置（標記，字體，默認類型，高度等）。
?類型管理器用于管理文檔中使用并存在于全局庫中的類型。從現在開始，它可以保存在將要使用的對象類型的模板中。

④ 布局：
?各種類型的元素組可以保存為單一類型。所有連接，元素大小和其它單個元素參數都可以保存到單個布局中，可以在未來的項目中使用。布局可以進一步劃分為修改單個組元素。

⑤類型庫：
?每個模塊所有元素的內置類型庫。
?通過保存創建的類型在設計過程中對庫進行修改。
?通過在全局或用戶庫或項目庫中添加，編輯和刪除類型，在庫窗口中的對庫進行修改。

⑥ 尺寸標注：
?設計的任意線性和角度尺寸。

⑦ 列表：
?自動為每個級別創建房間列表。
?自動創建門窗列表，包括符號。
?列表可以導出到RTF文件和CSV文件中（電子表格）。
?可與其它系統進行通訊。
?可以以XML格式導出項目。
?在保存之前編輯和更正列表。打印列表并添加logo
?ArCADia-TEXT全新文字處理器。導出至RTF文件中時啟動。
?ArCADia-TEXT可保存為以下格式：RTF，DOC，DOCX，TXT和PDF。

⑧ 對象：
?集成的元素庫允許使用所需的架構2D符號來詳細繪制圖形。
?3D對象庫可創建內部空間。
?可以使用新庫擴展對象目錄。
?使用2D元素創建的用戶定義對象可以保存在程序庫中。
?插入時，2D和3D對象可根據給出的x軸以某一角度插入。

?繞X軸和Y軸旋轉對象，必要時在視圖中更改符號。

⑨碰撞（自動檢測ArCADia BIM系統元件之間的碰撞和交點）：

?可自由列出ArCADia BIM系統中任何元素的碰撞。

?清晰的項目碰撞清單和平面圖以及3D視圖中的點指示符。

⑩擴展圖形引擎：

該軟件有兩個版本，允許客戶根據自己的需要和當前的設計任務進行調整。ArCADiasoft公司是ITC（美國IntelliCAD技術聯盟）的成員，該公司是IntelliCAD源代碼版權的唯一所有者。 ArCADiasoft在ITC聯盟中的成員資格確保我們能為客戶不斷提供最新的軟件開發和持續更新程序。該軟件具有全新的圖形界面，其中所有選項都位于屏幕頂部的色帶上。

?軟件功能：

ArCADia軟件具有ArCADia LT軟件的所有功能，并增強了以下功能：

?升級創建2D圖紙（簡單，多線，曲線，草圖和其它繪圖選項）和完整修改（帶有簡單和更高級的功能：倒角，斷開，連接，匹配等）。

?通過繪制和完全修改所有元素以及讀取ACIS固體選項，創建3D圖形（楔形，錐形，球形，長方體，圓柱體等）。

?在dwg.文件中插入?yún)⒖嘉墨I(xiàn)。

?新圖層的處理功能，由圖層編輯管理器管理，這是處理和過濾圖層的新工具。在紙張區域的視口中設置圖層透明度和圖層凍結的選項。

?高級快速選擇功能。

?逼真的可視化和渲染選項。軟件開發的空間模型以應用于特定平面的不同材料描述，可區分平滑表面和粗糙表面，在窗格玻璃中區分鏡子，在陰影中區分照明表面，指定觀察點，視野范圍及照明位置。

?與AUTOCAD相似的功能：

?清晰的軟件界面。

?命令行及其執行

?在圖層中工作。

?與設計中心相似的資源管理器。

?可?？康膶傩悦姘?。

?使用笛卡爾坐標和極坐標。

?尺寸和文字樣式。

?持有人，屬性，填充。

?精確的繪圖功能，捕捉點（ESNAP），繪圖模式（ORTO）等

?可導入線條和尺寸標注樣式。

?軟件完全個性化：

?實施的LISP編程語言解釋器可以加載使用其它語言開發的應用程序。

?此外，可以通過加載SDS，DRX和IRX附件擴展軟件的功能。

ArCADiasoft是ITC的成員。程序中已經使用了IntelliCAD 8源代碼。

4.系統要求

?Pentium級電腦（推薦Intel Core i5）

?最低4 GB RAM（推薦8 GB）

?約3 GB的可用硬盤空間，用于安裝

?與DirectX 9.0兼容的顯卡（推薦使用1GB RAM卡）

?操作系統：Windows 10或Windows 8或Windows 7
