ARCADIA BIM系統是一個獨立的工具，通過創建一個虛擬的建筑模型(所有的安裝程序) 來進行復雜的計算和對建筑設計過程的圖形支持。

ARCADIA BIM系統能夠自動識別舊版建筑和更新后建筑的差別，比較文件并識別它們之間的變化，并通過IFC接口與其他軟件數據進行兼容。

該系統由一個基本模塊(ArCADIA LT或ArCADIA/PLUS或ArCADIA AC) 和行業特定模塊組成。

1. 簡介

ArCADia AC是AutoCAD軟件的附加組件，它可以使用AutoCAD軟件進行嵌入和ArCADia系統基本功能的通信。

2. ArCADia BIM系統的基本工具

①文件比較：

?該ArCADia工具使用戶可以比較在ArCADia BIM系統中創建的設計，并找出它們之間的區別。

②合并文件：

?該工具允許在一個文檔中包含多種安裝的多種設計。

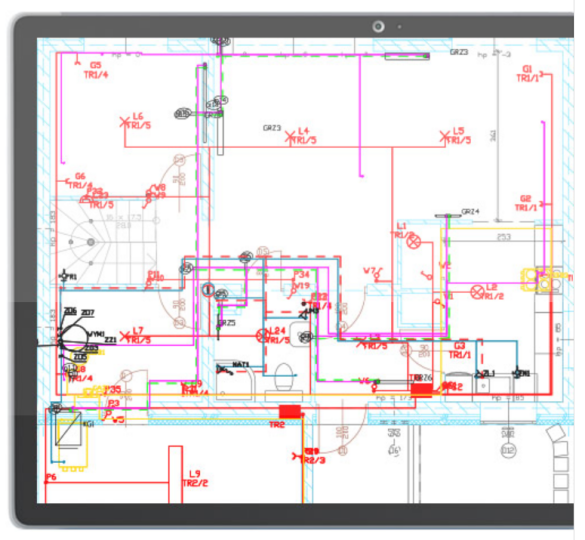

③管理建筑圖紙：

?使用綜合項目管理器樹管理視圖和顯示信息。

?在單獨的窗口中自動創建的3D視圖可以使用，允許展示建筑物的整體或者某一部分。

④插入：

?現在使用智能跟蹤功能可以插入墻壁，窗戶，門等元素。

⑤墻面：

?在定義的類型或任意指定復合墻壁設置中選擇墻壁。

?基于PN-EN 6946和PN-EN 12524標準的內置建筑材料目錄。

?在3D預覽或橫截面中插入不可見的虛擬墻。例如，他們劃分房間空間，例如區分開放空間。

?傳熱系數根據為空間分隔器（墻壁，天花板，屋頂）選擇的材料自動計算。

⑥門窗：

?通過程序庫中的參數插入門窗，創建用戶定義的窗戶和門。

?可以定義房間內外窗臺突起及其厚度。

?關閉窗沿。

⑦天花板

?自動插入地板（根據水平輪廓）。

⑧ArCADia-TERIVA天花板：

?該模塊是用于制作Teriva天花板結構系統的圖紙。圖紙包括系統的所有主要元素：天花板橫梁，橫斷面橫梁，隱蔽梁，托梁，KZE和KWE環形配件，KZN和KWN過梁元件，支撐網格以及附加所有元素的必要材料列表，創建一個天花板需要的附加鋼筋和整體混凝土。

?自動或手動計算在任意形狀天花板區域的所有Teriva天花板（4.0 / 1; 4.0 / 2; 4.0 / 3; 6.0; 8.0）。

?在內外墻壁和主梁上自動分配大梁，橫梁和環梁。

?為部分墻壁的開口與橫梁設置自動調整系統。

?自動解決側壁天花板通向墻壁的問題。

?自動計算和設置所需的平面和偏移網格。

⑨房間：

?在墻壁和虛擬墻壁的封閉輪廓中自動創建房間。

?溫度和照明要求會根據其名稱自動分配給房間。

?改變視圖中房間的圖形成像，如通過填充或顏色。

⑩綁定托梁：

?插入綁定托梁，包括用于鋼筋和鐙骨的鋼筋。

?列：

?插入矩形和橢圓截面的列。

?煙囪：

?插入單個煙囪開口或煙囪軸（煙囪組，帶有一定數量的圓柱和直線）。

?插入煙囪管道或標記現有煙囪出口。

?新的煙囪外形。

?樓梯：

?在任何計劃中定義單層和多層樓梯和螺旋梯。

?新式樓梯：帶有踏板的單片或者透視縱梁。選擇類型和梯級元素。

?地形：

?根據數字DWG地圖高度自動創建地形模型。

?使用高程點或直線插入地形平面。

?插入網絡模擬元素對象或者地形中現有的對象，檢查設計中沖突的部分。

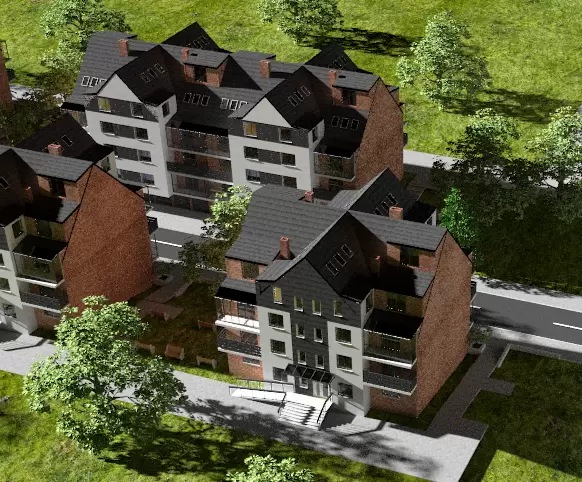

?3D視圖：

?從觀察者的角度插入和修改相機設置，用于查看設計或保存視圖。

?當前場景可以保存為BMP，JPG或PNG格式的文件。

3.輔助元素

①模塊軸：

?插入模塊化軸網格，包括完整的編輯選項。

②標題模塊：

?在對話窗口中創建用戶自定義標題模塊或者使用圖形字段編輯選項

?將自動（從設計中獲?。┗蛴脩舳x的文本插入標題模塊。

?將標題模塊保存到項目或程序庫。

③模板：

?保存元素的用戶定義設置（標記，字體，默認類型，高度等）。

?類型管理器用于管理文檔中使用的并存在于全局庫中的類型。從現在開始，它可以保存在將要使用的對象類型模板中。

④布局：

?各種類型的元素組可以保存為單一類型。所有連接，元素大小和其它單個元素參數都可以保存到單個布局中，可以在未來的項目中使用。布局可以進一步劃分，修改單個組元素。

⑤類型庫：

?每個模塊所有元素的內置類型庫。

?通過保存創建的類型在設計過程中對庫進行修改。

?通過從全局或用戶庫或項目庫中添加，編輯和刪除類型，在庫窗口中對庫進行修改。

⑥尺寸標注：

?設計可以為任意直線和角度的尺寸。

⑦列表：

?自動為每個級別創建房間列表。

?自動創建門窗列表，包括符號。

?列表可以導出至RTF文件和CSV文件（電子表格）中。

?與其它系統通訊。

?項目可以以XML格式導出。

?在保存列表之前進行編輯和修正。打印列表并添加標志。

?ArCADia-TEXT全新文字處理器可用，導出RTF文件時啟動ArCADia-TEXT。

?ArCADia-TEXT可以保存為以下格式：RTF，DOC，DOCX，TXT和PDF。

⑧對象：

?集成的元素庫允許使用所需的架構2D符號來詳細繪制圖形。

?3D對象庫可以創建內部空間。

?可以使用新庫擴展對象目錄。

?使用2D元素創建的用戶定義的對象可以保存在程序庫中。

?2D和3D對象可根據在插入過程中給出的z軸以某一角度插入。

?圍繞X軸和Y軸旋轉對象，必要時在視圖中更改符號。

⑨碰撞（自動檢測ArCADia BIM系統元件之間的碰撞和交點）：

?可自由列出ArCADia BIM系統中任意元素的碰撞。

?清除項目中的碰撞列表和計劃中的點指示器，可使用3D視圖查看

⑩項目要求：

?AutoCAD 2014/2015/2016/2017

4.系統要求

?Pentium級電腦（推薦Intel Core i5）

?最低4 GB RAM（推薦8 GB）

?約3 GB的可用硬盤空間，用于安裝

?與DirectX 9.0兼容的顯卡（推薦使用1GB RAM卡）

?操作系統：Windows 10或Windows 8或Windows 7
