ARCADIA BIM系統是一個獨立的工具，通過創建一個虛擬的建筑模型(所有的安裝程序)來進行復雜的計算和對建筑設計過程的圖形支持。ARCADIA BIM系統能夠自動識別舊版建筑和更新后建筑的差別，比較文件并識別它們之間的變化，并通過IFC接口與其他軟件數據進行兼容。該系統由一個基本模塊(ArCADIA LT或ArCADIA/PLUS或ArCADIA AC)和行業特定模塊組成。

1. 簡介

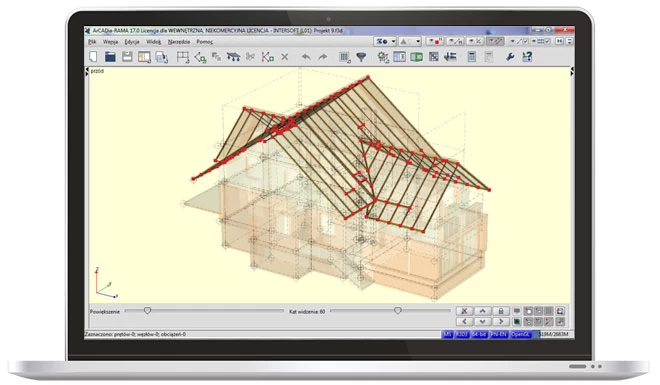

R3D3-Rama 3D程序?qū)榻ㄖこ處煻O(shè)計。它用于平面和空間桿系的靜態計算和尺寸標注。該程序具有方便清晰的用戶界面，不僅可以用于設計，還可用于教育目的。

在程序中直觀輸入數據——只能使用鼠標定義系統幾何。該程序可與CAD型應用程序和ArCADia-ARCHITECTURE系統配合使用。基本信號發生器可用。該程序包含一個軋制和冷彎成型型材，鋼筋混凝土和木材元素庫。該程序可用于容易地插入平面和空間桿系，小系統包含多個條，大型3D結構包含許多條和節點。 因此，可以將這樣的結構系統計數為：多層和多間框架，平面和空間桁架，格子塔，測平桿結構，條桿篩等。根據EuroStal、Eurozelbet、EuroDrewno，該程序適用于標示尺寸模塊。

2. 功能

·平面和空間桿系的靜態計算，其長度為條形的恒定和可變橫截面。

· 在平面和空間上進行完整的圖形設置和數據修改的可能性

·分組修改節點、支撐、桿和加載的可能性

·基于CAD應用程序的輸入數據編輯工具，例如：復制，沿著設定向量的方向上進行多次復制（具有或不具有捕捉以及具有或不具有縮放），偏移，移動，延長，移除桿和節點，旋轉，鏡像 ，節點對齊，撤消和恢復更改

·參數結構發生器：空間矩形框架、拱形（拋物線和圓形）、二維桁架、木屋面椽條、格子塔和大地測量覆蓋物。

·一個桿設定檔管理器包括一個定義的鋼筋庫、鋼筋混凝土和木材剖面圖，以及使用用戶配置文件擴展庫，插入剖面圖到任何給定設計的可能性。

·定義和計算可變幾何桿的可能性

·負荷：集中力，集中力矩，連續載荷，連續力矩，桿過熱，溫差，節點集中力，張力，支點沉陷、支撐旋轉

·設置和編輯表面均勻和梯形載荷以及將表面載荷分布到桿和節點載荷中的可能性

· 單個負載組的結果，負載組和定義組合的任意組合以及由程序自動計算的包絡線。

·確定單個組及所有負載，組合和包絡組的正應力完整包絡以及正應力的計算。

·與EuroStal、Eurozelbet、EuroDrewno的尺寸標注模塊進行雙邊合作

·根據分配給桿組和定義的尺寸標注要件的尺寸標注類型，對整個輸入系統進行自動集合尺寸標注的可能性。
