BentleyBIM系統與VR的應用結合
2018/06/27
1.什么是VR
現在再提這個問題，可能有點過時，因為VR技術現在已經婦孺皆知。因為，很多商場門口30塊錢5分鐘的VR體驗，已經讓太多的人感受到什么是“身臨其境”。當然，這項技術也被引入到工程領域，特別是如火如荼的BIM領域，對于Bentley BIM應用解決方案來講，如何與之結合？特別是，細心且喜歡嘗鮮的Bentley技術愛好者們，已經發現在最新的LumenRT的Update 2中，已經支持360度的VR視頻輸出。在這里我提一些淺見，供各位看官參考。
2. BIM系統與VR技術的結合
我個人認為，VR技術會朝兩個深化應用的領域，這兩個方向?qū)τ贐IM系統的結合也是如此。
-
第一個是更加真實的“身臨其境”，場景更加真實。
-
第二個是更加豐富的“人境交互”與這個“真實的環境”互動。
對于第一個深化應用的“身臨其境”領域，一方面通過環境表現方面表達更多的細節，而且這些細節不僅僅是表現在“看”上。而是，提供更多的細節，讓我們更真切的感受環境，甚至忘記那個是真實的，那個是虛擬的。有點類似與我們在觀看某些3D電影時，影院中的硬件設備，會根據場景的需要，對你吹風，釋放花香和通過座椅產生震動。這點上，現在的VR電影已經朝這個方向發展。
對于第二個深化應用的“人境交互”領域，則是使我們與場景產生更多的互動。VR場景與VR我們進行信息傳遞，并對信息進行處理。當多人同時進入一個VR場景時，我們的操動作會更改VR場景，而影響其他人。而這個VR場景提供的數據及數據的維護則與BIM數據環境進行數據交互。這么說如果有點抽象的話，我嘗試做了如下這張圖。

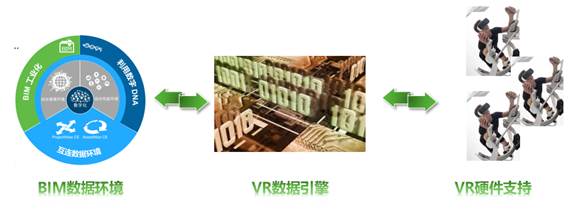

VR系統與BIM系統的結合應用
這個一個多方交互與BIM數據進行溝通的過程。例如，我們假想一個VR在商場運維的應用場景。當我們一個人進入場景，通過傳感器感覺到場景內的溫度有些熱，那么我們通過場景內的調溫開關進行調節。場景內的調溫開關驅動BIM數據環境的硬件控制及資產的參數。我們來分析這個過程。
VR硬件將現場的溫度傳遞過來，人感受到，做出反饋，輸入信息到VR場景中的調溫開關，調溫開關傳遞信息到BIM數據中心，BIM數據中心與硬件系統集成。然后改變運行參數，再將溫度信息通過VR系統，傳遞給人。同時，這一改變可能會影響資產Asset的運行費用估算等。
當然，這個場景是我假設的，我除了戴過VR眼睛，其他的啥都沒有干過，都是瞎想的。
基于這兩個應用，和上面的框架圖，很多的問題，就得到了解答。這也包括基于現在技術水平?jīng)Q定的VR應用。
我認為，現階段BIM系統與VR的結合分為這么幾種方式
? 將BIM信息模型環境導出為VR視頻

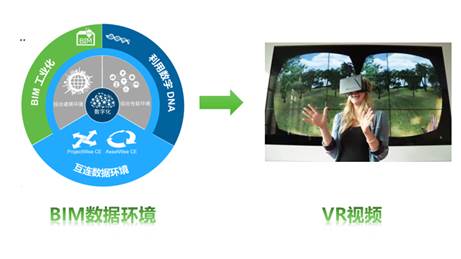

VR導出為VR視頻
在這種方式下，系統生成的就是一段VR后面講的LumenRT輸出的其實是非互動類型的VR視頻，你在LumenRT中制作一段漫游動畫，輸出為VR視頻時，系統其實在每一點都生成一個360度的場景，你可以進行VR視頻的瀏覽與觀看。
對于互動式的場景，更多的是人可以通過一些輔助的傳感器
? 將BIM信息模型環境輸出到VR數據引擎中，變成VR的數據環境

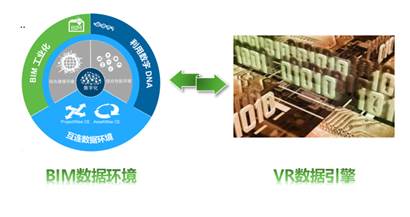

導出為VR數據引擎兼容的格式
我認為這種是當前最常用的方式。也就是說，將BIM的數據模型，轉成VR數據引擎識別的內容。然后通過VR數據引擎的處理來符合VR的應用需求。
不同的VR設備廠商都提供了相應的數據引擎，也有很多的擴展。所以，很多人問我，Bentley BIM系統支持VR嗎，我會肯定的回答，可以。因為，我認為任何的系統都支持，因為對于VR數據引擎來講，BIM系統只是提供數據來源。而在這種應用情況下，數據轉換不是問題。
所以，綜上所述，對于BIM系統和VR應用的集成來講，如下是它們之間的關系。
我認為這種是當前最常用的方式。也就是說，將BIM的數據模型，轉成VR數據引擎識別的內容。然后通過VR數據引擎的處理來符合VR的應用需求。
不同的VR設備廠商都提供了相應的數據引擎，也有很多的擴展。所以，很多人問我，Bentley BIM系統支持VR嗎，我會肯定的回答，可以。因為，我認為任何的系統都支持，因為對于VR數據引擎來講，BIM系統只是提供數據來源。而在這種應用情況下，數據轉換不是問題。
所以，綜上所述，對于BIM系統和VR應用的集成來講，如下是它們之間的關系。

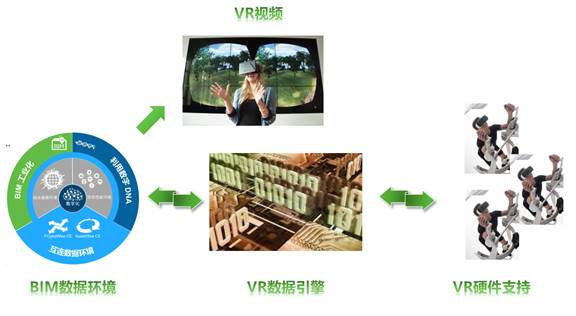

BIM系統的VR應用流程
3. LumenRT的VR視頻輸出與應用
明確了上述的應用框架后，我們就簡單的說明如下的操作，因為很多人可能是第一次看這篇文章，我們以Bentley BIM系統的AECOsim Building Designer為例來說明這個過程，但需要注意，LumenRT支持很多的應用軟件，除了以MicroStation為平臺的所有應用程序外，還支持Revit、SketchUP，ArchiCAD等等。

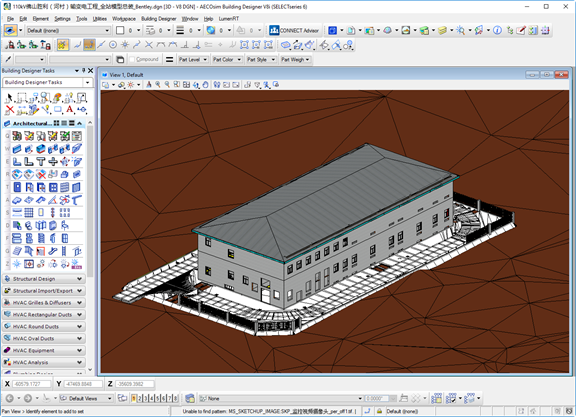

在ABD中創建了模型
輸出為LumenRT，在LumenRT中增加了配景，制作了動畫片段，輸出為VR視頻
對于VR的視頻，有很多的播放器。如果是蘋果系統，你可以使用一款UtoVR的軟件來播放，我只使用過這一款。你通過iTunes導入視頻，不知道的請自行百度。
別忘了帶上VR眼鏡看，我是用小米的玩具版測試了下。
照片不是我，我沒這么帥
更多資源關注微信公眾號艾三維技術
