隨著BIM的興起，傳統營建產業的流程與思維受到?jīng)_擊，也必須提升。BIM技術已由早期垂直系統(建筑業)衍伸至水平系統(大地、軌道交通、地下管線、共同管廊、GIS等)，不單純用于建立3D建筑物模型，而是一種橫向工作流程的整合。為進一步實現對城市綜合管廊及入廊管線全生命周期高效的運維管理，需要建立一套經濟、實用、科學、安全標準化的綜合管廊運維管理平臺。

BIM 技術較傳統的二維設計和項目管理辦法，特別適合應用在諸如綜合管廊這類涉及專業多、結構復雜、施工期限緊張、測量點多、精度要求高、質量要求嚴格的重大工程中。通過建立含有豐富營建設施(包括建筑物、橋梁、道路、隧道等)的建筑3D模型，可以詳實的呈現結構系統、建筑裝修、機電管線配置等設計細節，有效提升設計效率，并且減少設計錯誤。

BIM、GIS技術在地下綜合管廊工程中有哪些應用？BIM技術在綜合管廊中的應用主要分為規劃設計、施工建設與運營維護三個階段。

（1）規劃設計階段

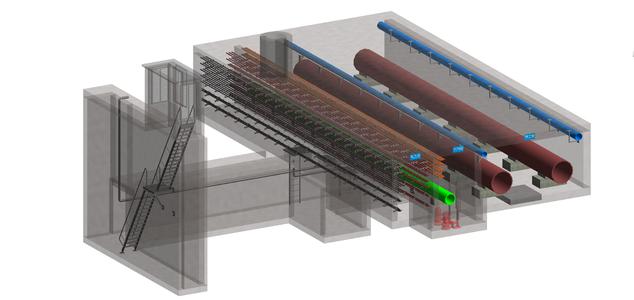

將各類管線屬性信息（管徑、長度、管線生產廠家、材質、成本等）及管廊各構件屬性信息導入 BIM 軟件，建立 BIM 數據庫，清晰顯示，同步更新，方便建設方與施工方掌握工程最新最全資料。

電氣、暖通、給排水等專業設計人員在 BIM 軟件上進行各專業設計與實時更新，對于發現的問題與不足，及時溝通協調，確保各專業的設計方案能夠詳細精準地展現在模型中。

各專業的模型設計完成并整合后，可通過 BIM 技術的碰撞檢查功能完成沖突檢測，根據相互沖突的構件列表，及時進行協調避讓，優化管線排布，完善設計方案，最終使設計圖紙趨于完善與精細化。

（2）施工建設階段

施工建設階段 BIM 技術的主要應用如下：

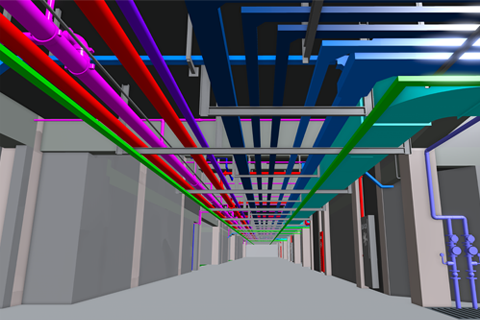

BIM 模型完成后，通過三維可視化的 360 度全方位視角進行可視化交底，將管廊各管線走向、管徑大小、埋設深度與坡度等直觀清晰地展現給施工方，方便設計方與施工方溝通協調，避免藍圖理解偏差，規避錯誤施工和返工風險，提高施工效率。

可利用 BIM 技術模擬施工進程，較早地發現施工過程中可能遇到的問題，兼顧協調各種影響因素，優化施工方案、資源配置與時間進度，以此提高施工方案的可行性與科學性，提高了施工的整體效率。

（3）運營維護階段

運營維護階段 BIM 技術的主要應用如下：

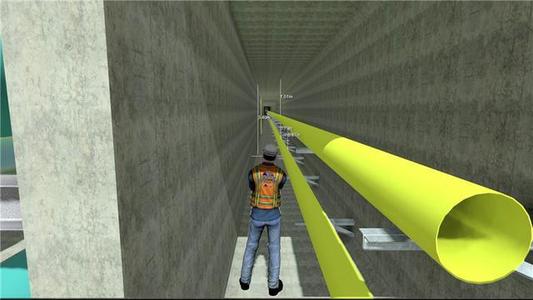

BIM 技術與綜合監控系統、資產管理系統、應急管理系統等管廊運維系統的聯合使用，能夠大大提高綜合管廊的運營水平。

綜合管廊是一項動態工程，隨著城市發展需要進行一定的局部修改變動。如確需改動建筑的主體結構部分，需要在原始設計圖的基礎上進行分析、修改、出圖，對于年數已久的原始資料，處理起來耗時費力；如若利用 BIM 模型進行改造，方便快速查找各構件信息，加快了改造進度。

BIM 技術和 GIS 技術應用結合

BIM連接了建筑生命期不同階段的數據、過程和資源，從設計、施工到運維都是圍繞BIM的單體精細化模型來進行的，注重于微觀領域中建筑內部的設計與實現;而GIS則一直致力于宏觀地理環境的研究，同時具備處理和分析宏觀地理環境中地理數據的能力。對于BIM來說，三維GIS可基于周邊宏觀的地理信息，提供各種空間查詢及空間分析等三維GIS功能，為BIM提供決策支持;而對于三維GIS來說，BIM模型則是一個重要的數據來源。

雖然BIM和GIS的集成運用能夠?yàn)榫C合管廊運營的可視化、宏觀以及微觀管理功能的結合提供基礎。但目前為止，GIS與BIM數據的集成還存在很大的問題，如集成后數據丟失、可視化效果不好、無法進行空間數據分析等。為了促進BIM和GIS技術的融合應用，將各類模型數據整合集成在一個平臺上，實現更加理想的運維管理效果，需進一步研究建立GIS與BIM之間模型精細度的映射算法、映射規則以及語義映射表等內容。

抗震支架網總結

BIM+GIS 技術的應用可對 BIM 技術以及 GIS 技術各自的不足進行補足，優化工程的規劃與設計，使工況三維可視化，且可以及時向項目參與者反饋，促進工程的數據共享，通過 BIM 與 GIS 信息的交互，更快的采取措施應對問題，使得參與方可以在全生命周期的管理、監督工程。隨著 BIM+ GIS 技術的更加成熟，這項融合技術會在地下管廊領域得到更深度的應用與開發，使地下綜合管廊的設計與運維得到進一步的發展。
