BIM模型在建筑行業中的應用價值不言而喻，它不僅提高了設計和施工效率，還降低了成本，改善了質量，并有助于實現建筑的可持續發展。本文將從BIM模型的作用、在建模過程中需要注意的因素以及提高建模效率的方法等方面進行介紹。

涉及軟件：艾三維編碼插件、艾三維鋼筋插件、艾三維巖土建模插件、艾三維橋梁快速建模插件、Bentley軟件





一、BIM模型有哪些作用？

①三維可視化：BIM模型可以輔助方案設計，通過參數化模型推敲方案造型，方便比選與探討，得出更符合要求的結論。同時，利用BIM模型制作漫游動畫，配合展示設計方案成果，使設計更具體形象，有助于與客戶進行溝通和交流。

②施工模擬：通過BIM平臺將三維模型關聯進度數據，形成4D模型，進行施工進度模擬；同時進行預建造，直觀地查看工程形象進度，并進行預警分析。這種技術可以提前發現并解決施工中可能遇到的問題，提高施工效率。

③碰撞檢查：利用BIM技術進行碰撞檢查，可以在機電管線布置中提前發現并避免管線之間的沖突，從而提高施工質量和效率。

④帷幕墻設計、施工、生產深化設計：BIM模型可以精準提供帷幕墻與結構連接點、分塊尺寸規格、縫隙處理，外觀效果，安裝方式仿真情境數據，用模型指導施工及帷幕墻預制加工生產。

⑤運維階段：在建筑運維階段，BIM技術可以通過建立虛擬的建筑運維系統，實時反饋建筑實施運行的各項參數，并通過一系列算法的運算評估，得出建筑物某項或者多項指標運行效率最大化的判斷，并將其反饋給建筑集成的控制系統或者傳輸給人，通過這些手段來實現建筑實際運維階段的優化配置。

二、在BIM建模過程中需要注意的因素

在建模過程中，需要注意模型的結構和組成、深度、完整度、文件大小、整合標準、交付規則、建模規則、命名規則、數據安全與保密以及持續的維護與更新等因素。

· 模型的結構和組成：確保模型的結構是正確的，各組成部分之間協調一致，以保證模型信息的準確性和可靠性。

· 模型的深度：建筑全生命周期的各個階段，所需的BIM模型深度各不相同，需要根據項目實施的不同階段，建立不同的精細度等級。

· 模型的完整度：包括模型本身的完整度和模型信息的完整度。模型信息的完整與真實，能為工程項目后期施工與運維提供有力的信息保障。

· 模型文件的大小：隨著各參與方的逐漸介入，BIM模型信息量不斷增加，需要控制模型文件的大小，以減輕電腦負擔。

· 模型的整合標準：在進行多專業的模型整合時，需要統一各專業模型的坐標系和原點，確保各專業模型之間的協調一致。

· 模型的交付規則：需要明確交付的文件和信息，并確保這些信息是完整、準確并與實際情況一致的。

· 標準化的建模規則：在大型工程項目中，涉及的樓層、專業、構件眾多，需要建立標準的建模規則，以保證模型在合并之后的融合度，避免出現模型質量和深度參差不齊的現象。

· 統一的命名規則：為了區分不同項目、不同專業、不同時間等創建的模型文件，應統一模型命名規則，以縮短尋找目標模型的時間。

· 數據安全與保密：在BIM建模過程中，需要保護數據的安全性和保密性，防止數據泄露和被非法訪問。采取相應的安全措施和技術手段，如數據加密、權限控制等。

· 持續的維護與更新：BIM建模是一個持續的過程，需要定期進行模型的維護和更新，以保證模型的準確性和時效性。

三、如何提高BIM建模效率？

為了提高BIM建模效率，可以采取標準化建模流程、使用模板、利用族模板、批量操作以及使用插件等方法。

1、標準化建模流程：建立標準化的BIM建模流程，包括模型創建、修改、審核和交付等各個環節，以提高工作效率和模型的準確性。


一分鐘了解BIM怎么標準化建模

2、使用模板：在建模前，創建一個通用的模板，該模板可以包含標準化的參數、族和設置等，以減少重復性工作并加速建模過程。

3、利用族模板：在族創建過程中，利用族模板可以快速生成標準化的族，避免從頭開始創建，節省時間。

4、批量操作：對于一些重復性高的任務，如門窗的插入、參數的批量修改等，可以使用批量操作來提高效率。

5、利用插件：使用一些BIM插件可以擴展軟件的功能，提高建模效率。插件通常能夠自動化一些重復性任務，減少手動操作。如以下幾款插件就能大大提高BIM建模效率：

①艾三維編碼插件——實現BIM模型快速編碼



艾三維編碼插件基于MicroStation平臺的BIM模型快速編碼插件。插件不僅能添加身份信息、定位信息、構造尺寸和設計信息等編碼屬性，還能檢查構件是否編碼或重復編碼。

插件支持安裝在Bentley軟件旗下的MicroStation、OpenBuildings系列、OpenRoads系列軟件，適用于應用這些軟件的各類項目。

②艾三維鋼筋插件——實現三維可視化配筋



艾三維鋼筋插件是基于Revit開發的，集鋼筋三維參數化建模和施工圖自動化生成等功能于一體的鋼筋插件?？稍谌S環境中布設鋼筋，添加配筋、箍筋、插筋、加強筋等，還可執行碰撞檢測，及早發現鋼筋問題，并定義剖切圖、投影面、抽測圖等，對推進工程鋼筋快速布設具有積極的作用。

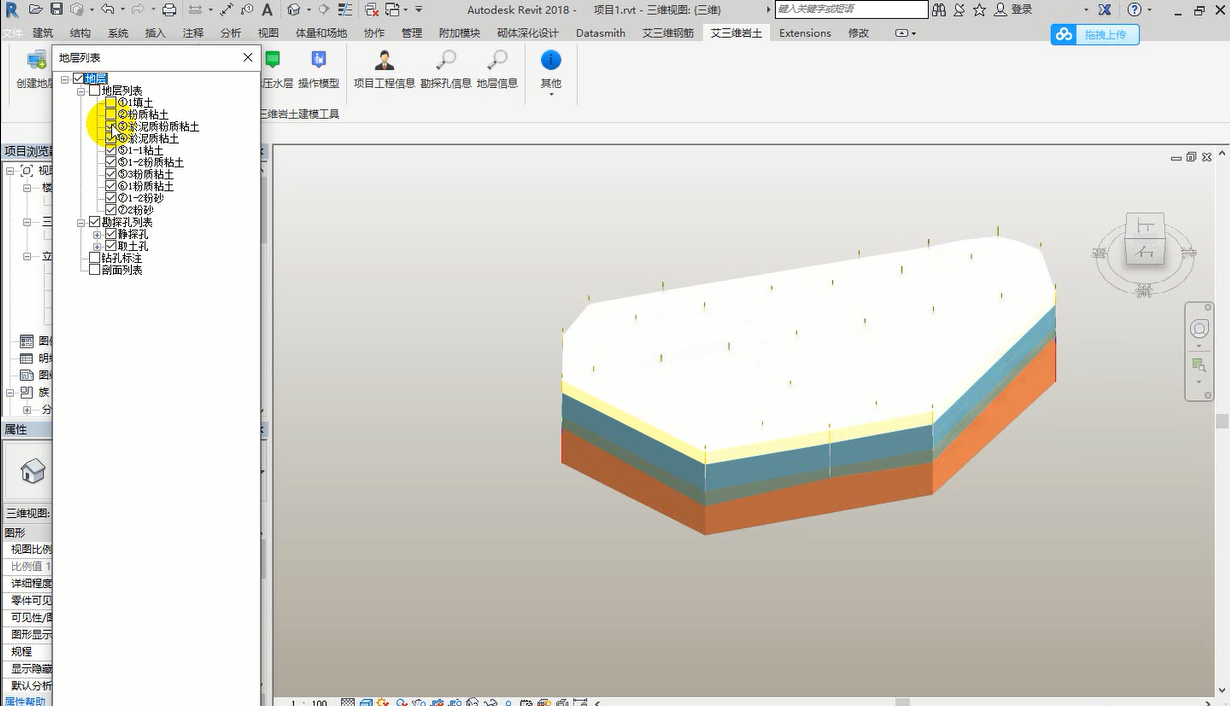

③艾三維巖土建模插件——實現基于地質信息快速建模



艾三維巖土建模插件是一款基于勘查項目原始數據，實現三維地質（地層、鉆孔）模型創建和地層屬性賦予的地質信息快速建模插件。插件除了便于后期工程信息查看與管理，還能實現模型與屬性數據的聯動變化。

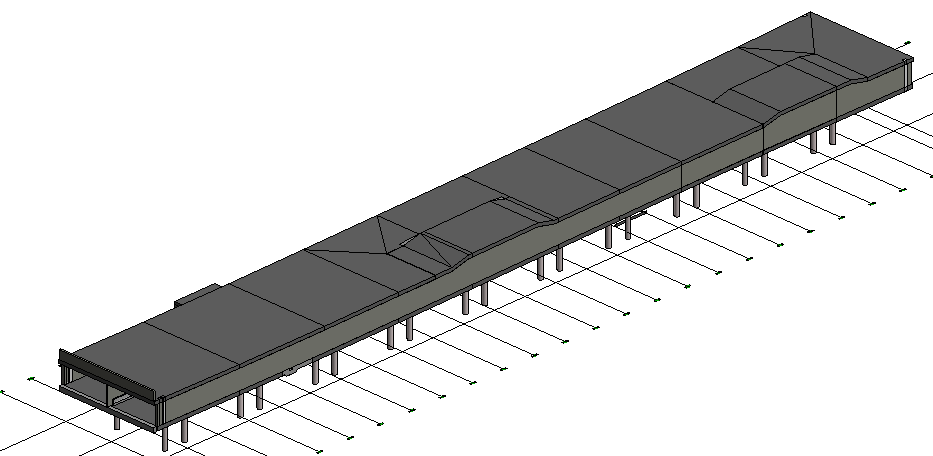

④艾三維橋梁快速建模插件——實現參數化橋梁自動建模



艾三維橋梁快速建模插件是一款基于Microstation的橋梁下部結構自動建模系統，通過導入Excel數據，就能快速創建橋梁下部結構模型，有利于提高橋梁建模項目的交付速度和質量。

相對市面上復雜的橋梁建模軟件，艾三維橋梁快速建模插件只需要輸入以下信息，就能創建橋梁下部結構模型，橋梁建模速度直接提升50%。

1.輸入樁基中心（X,Y）坐標；

2.樁基和墩柱的底標和頂標高；

3.樁基和墩柱的直徑；

4.樁基系梁寬和高。

以上插件都是基于Microstation、Revit等BIM軟件進行二次開發的以彌補原有軟件的不足，以及項目中的其他特殊需求。


一分鐘了解BIM軟件為什么要進行二次開發？
