BIM技術應用點介紹

1、深化設計

BIM的作用可以在施工前對圖紙進行審核，及時發現圖紙中的“錯、漏、碰、缺”等問題，并形成統計，并在施工前加以解決，降低返工成本，應用范圍廣泛。

BIM應用與國家會展中心

國家會展中心室內展覽面積40萬平方米，室外展覽面積10萬平方米，是世界上最大綜合項目，首次實現大面積展廳“無柱化”辦展效果?？偝邪?xiàng)目引入了BIM技術，為工程主題結構進行了建模，然后把各專業建好的模型與主體結構模型進行合模，有效地修正模型，消除隱患，避免返工。

BIM技術是一種多維模型信息集成技術，可以使建設項目的所有參與方(包括政府主管部門、業主、設計、施工、監理、造價、運營管理、項目用戶等)在項目從概念產生到完全拆除的整個生命周期內都能夠在模型中操作信息和在信息中操作模型，從而從根本上改變從業人員依靠符號文字形式圖紙進行項目建設和運營管理的工作方式，實現在建設項目全生命周期內提高工作效率和質量以及減少錯誤和風險的目標。

碰撞檢查

圖模會審

2、場地平面布置

通過運用BIM技術對現場臨建布置進行優化，根據現場各階段對臨建功能性需求進行分析，合理布置各種加工車間與現場臨建設施，使場地布置更加的合理、高效。

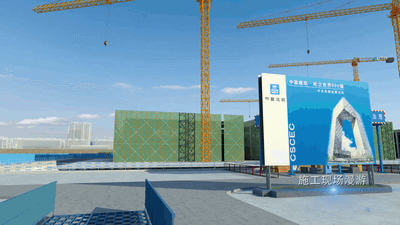

場地漫游

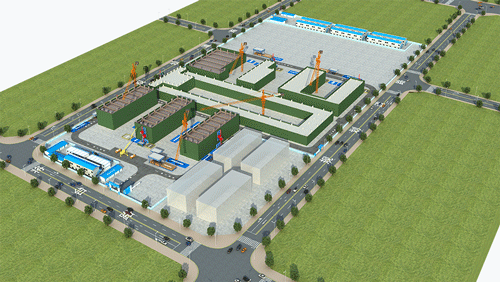

場地布置

3、虛擬樣板

運用BIM技術搭建虛擬施工樣板，取代傳統實體樣板，減少材料浪費，同時方便對工人進行可視化交底與多角度講解，更充分的理解每個施工工藝的做法與標準。

虛擬樣板展示

4、臨邊防護

臨邊防護

通過BIM模型，分析項目各個階段危險源，制定相應的臨邊防護方案，并對現場實施人員進行交底，為項目安全管理提供有力支持。

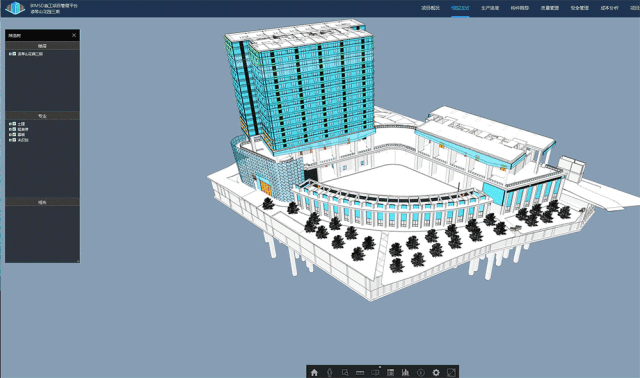

5、BIM5D應用

運用BIM5D平臺將生產、質量、安全、資料協同多方面的整合管理，把復雜的施工管理通過運用手機端和網頁端的相互交接變成簡單可視化的數據管理。

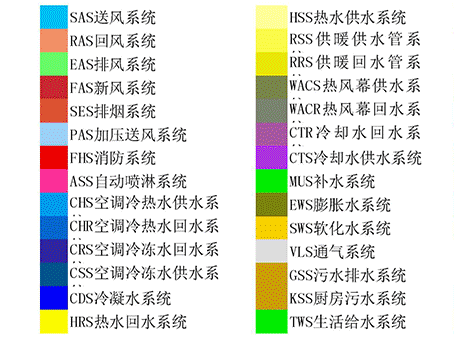

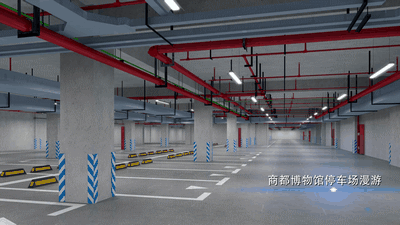

6、管綜深化設計

針對管線綜合中出現的碰撞點，根據現場實際情況及設計需求對實施方案進行優化。將問題解決在施工前，減少返工。

7、虛擬施工模擬

BIM虛擬施工能使建筑施工更準確、更高效的完成。改變傳統技術交底方式，通過BIM技術將施工流程，工藝要求簡單明了的以三維模型與視頻的方式展示給被交底人，同時方便各方交流，提高工作效率。

整體布置效果

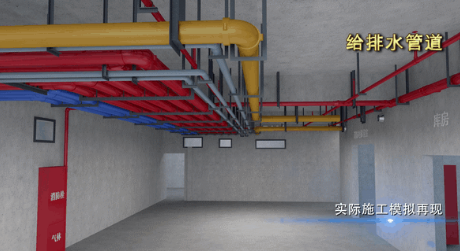

施工流程模擬

水電井&機房BIM技術應用

水電井優化設計

管井優化

利用BIM模型對管井內立管進行逐一編號，將管井內實景整體展現出來，并將出入管井管道與外部管道進行對接，有效避免后期安裝接口處錯位，對技術人員交底一目了然，合理指導現場施工，提高效率保證質量。

電井優化

運用BIM模型將各層進行逐層梳理，將豎向排布位置反應至模型，解決了CAD圖紙梳理難的問題。合理布置電井內配電箱的位置，減少交叉，方便后期運營維護。

大型機房BIM技術應用

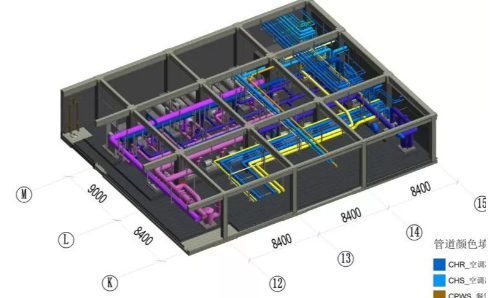

空調水三維圖

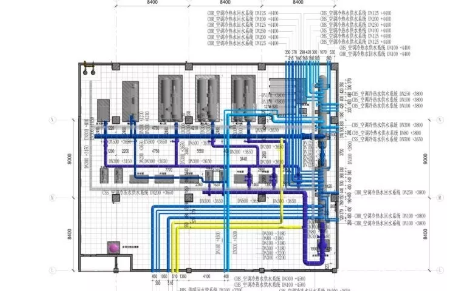

空調水平面圖

設備基礎定位圖

砌體留洞圖

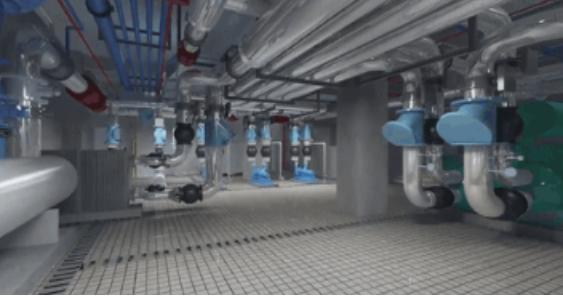

機房漫游

綜合管廊BIM技術應用

將BIM技術全面應用于綜合管廊的設計、施工全過程，通過方案模擬、深化設計、管線綜合、資源配置、進度優化等應用，避免設計錯誤及施工返工，能夠取得良好的經濟、工期效益。
