Nemetschek Planbar是建筑工業化設計高品質的綜合解決方案，Planbar軟件中包含建筑、工程、預制等模塊，其廣泛應用于簡單標準化到復雜專業化的預制件深化設計，為預制件自動化生產提供準確的數據。

Nemetschek Planbar軟件的功能優勢

　　高效性：2D/3D同平臺工作，向?qū)?、智能?gòu)件快速建模，一鍵批量出圖

　　標準化：自定義出圖標準，建模標準，統一公司標準

　　多樣化：統計報告類型多樣，存儲格式多樣

　　安全性：分權限管理項目

　　實時性：模型與圖紙實時聯動，實時更新項目狀態，實時自動保存

　　穩定性：穩定高效處理大項目數據和圖紙

　　一體化：預制構件全流程，一體化設計

　　自動化：提供全球絕大多數自動化流水線生產數據，鋼筋加工設備生產數據

　　開放性：支持40種以上的數據交換形式，開放數據接口，支持二次開發

　　1、二維/三維同平臺工作

Planbar同時含有2D和3D相關模塊，采用2D工作方式創建3D模型，在同一平臺中實現2D信息和3D模型的創建和修改，實現了真正的BIM工作方式。

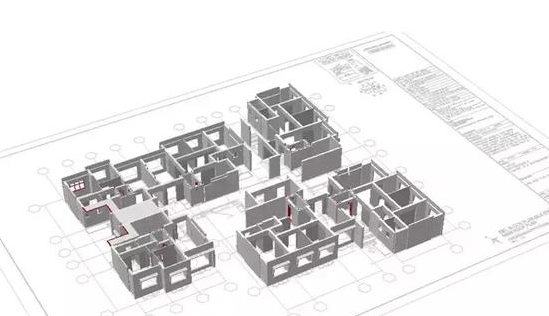

Planbar實現二維/三維同平臺工作

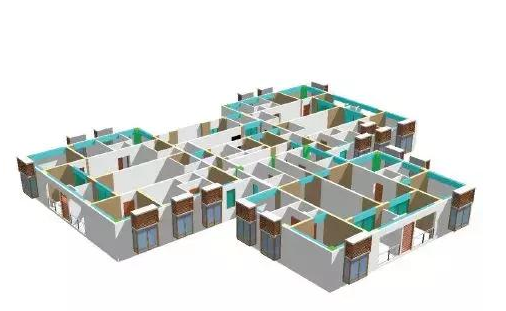

　　2、Planbar快速、規范、精準創建三維模型

　　應用Planbar向?qū)Чδ?，管理員將墻、柱、梁、窗、門等構件保存為“向?qū)?gòu)件”，規范統一公司/項目建模標準。設計人員右鍵雙擊“向?qū)?gòu)件”即可快速組裝創建三維模型，因“向?qū)?gòu)件”的參數和屬性均為智能調用的，無需重新設置和計算，從而實現高效、規范、精準創建三維模型。

　　3、高效、智能深化設計

　　高效創建3D鋼筋模型：Planbar不僅提供豐富的鋼筋形狀庫以供用戶自由調用，而且支持用戶通過自定義參數，實現任意鋼筋形狀的創建。此外，Planbar中提供的多樣化布筋方法，可高效布置各類復雜構件，提高工作效率。

　　編制各類智能構件：應用Planbar PythonPart功能，用戶可自定義編制各類智能構件(墻、梁、板、柱……)以便高效、智能生成輪廓、鋼筋、預埋件等等，實現參數化、智能化深化設計。

　　4、規范公司/項目出圖標準，一鍵出圖

　　管理員使用Planbar布局目錄功能自定義公司/項目出圖標準，包括模板圖、生產圖、預埋件圖、鋼筋圖、統計表格等等。因管理員定義好后，使用者只需選擇對應的出圖布局，一鍵點擊即可批量出圖，既使用便捷又保證了所有參與者使用標準一致。

　　5、批量生成物料清單

　　Planbar的列表發生器、報告、圖例三項功能，用戶只需一鍵點擊，即可分別以不同的格式快速創建所需的物料清單，如：構件清單、單個構件物料清單、工廠鋼筋加工下料單等等。用戶可自定義物料清單模板。

　　6、Planbar圖紙與模型實時聯動，保證信息一致

　　Planbar圖模聯動功能保證了模型、圖紙、數據信息的實時關聯：實現模型的更改，與模型相關聯的二維圖紙、數據信息(如，構件屬性：鋼筋型號及數量、混凝土標號等)自動關聯更改，無需重復改動，提高工作效率，保證模型、圖紙、數據信息的一致性。

　　7、穩定高效處理大項目數據和圖紙

　　項目分級處理：Planbar支持用戶自定義項目的樹形結構，便捷、高效管理項目;提供9999個制圖文件，9999張平面布局圖，將項目分解為N多個小部分，保證穩定高效處理大項目數據和圖紙。

　　模型輕量化處理：Planbar模型輕量化技術，保證模型流暢性地同時展示更多的模型。

　　8、預制構件全流程，一體化設計

自動生成構件名：Planbar支持用戶自定義構件名稱，常用命名規則——項目名稱+樓棟+樓層+構件類型+自動生成編號(如：NEM住宅23號樓8層ED001)

　　一鍵轉換預制構件：通過Planbar“墻體構件設計”命令，一鍵點擊將建筑墻轉換成預制墻。

　　參數化拆分：planbar支持參數化自動拆分和手動拆分

　　參數化配筋：一鍵參數化配筋，少量手動添加附加鋼筋(注：智能構件不需要手動添加)

　　自動放置預埋件：吊點、斜支撐螺母、連接件、灌漿套筒等

　　9、Planbar推動建筑工業自動化

　　提供自動化生產設備數據：目前Planbar所提供的生產數據，可與全球范圍內絕大多數自動化流水線進行無縫對接。例如：將生產數據以Unitechnik和PXML等格式導出后傳遞到中控系統，實現工廠流水線的高效運轉。

　　提供鋼筋加工設備數據：Planbar可為鋼筋加工設備提供需要的生產數據，包括鋼筋彎折機需要的BVBS數據;鋼筋網片焊接機需要的MSA數據(MSA數據甚至支持彎折的鋼筋網片的加工生產)。

　　10、開放數據接口，推動信息共享化

　　提供ERP系統數據：Planbar中的模型信息能夠以XML數據格式導出，通過對XML數據解析，ERP系統能夠輕松的提取混凝土、鋼筋、預埋件的物料信息，如：物料名稱、編碼、數量、單位等等。

　　提供5D管理平臺數據：Planbar提供相關數據，便于實現項目的5D管理。

　　支持40種以上的數據交換：Planbar可以便捷導出用戶需要的任意格式的數據信息，如：DXF、DWG、PDF、 IFC、SKP、C4D、DGN、3DS、3DM、UNI、PXML等。

　　支持IFC4 Precast：軟件，中控，設備，平臺等相關公司共同參與制定的，針對于混凝土預制件的標準數據接口。

　　支持二次開發：Planbar提供程序二次開發包，方便用戶根據自己的業務需求進行二次開放。

　基于Planbar模型讓所有信息一目了然

　　TIM以Planbar模型為基礎，為企業所有業務部門集中提供信息和規劃功能。TIM是將Planbar、ERP、生產系統和移動終端連接起來的一體化平臺。

　　1、全流程3D可視化、信息化管理

　　自定義任意工作流程：

　　TIM狀態管理系統，支持用戶根據自身要求定義工作流程狀態，如：待處理→內部檢查通過→審核通過→運輸計劃完成→排產計劃完成→構件生產完成→已運輸?shù)綀?chǎng)→已安裝……

　　支持多種方式更改狀態：

　　?操作人員手動更改狀態;

　　?通過工作人員的操作行為觸發狀態自動發生變化，如：用戶將構件放入裝箱的托盤上，系統自動更新該構件狀態為已裝箱。

　　?通過第三方系統(中央控制系統、ERP系統等)反饋信息，觸發狀態自動更改

　　?通過移動終端(mTIM)更改狀態

　　2、3D可視化預演，避免錯誤，優化管理

　　解決碰撞：應用TIM碰撞檢查功能對構件進行檢查，發現問題尤其是碰撞問題，解決問題，避免構件錯誤生產，減少不必要的成本。

　　模擬施工：應用TIM安裝管理功能，根據實際項目情況，3D動畫模擬構件安裝，優化安裝過程，指導現場施工安裝，避免構件安裝錯誤。

　　合理運輸：應用TIM運輸管理功能，3D可視化對構件進行運輸堆放，制定合理的運輸計劃，優化運輸管理，指導構件運輸，避免錯誤運輸。

　　優化生產：應用TIM生產管理(排產計劃)功能，對工廠、車間、模臺、班次、日期、人員等合理的安排，優化生產管理，提高生產效率。

　　3、安全、穩定、高效、共享

　　分權限管理：管理員、關鍵用戶、用戶、瀏覽者等多角色權限分配，既保證數據安全，又便于用戶專注于各自工作，提高工作效率。

　　零損數據存儲：3D模型、鋼筋、預埋件、深化圖紙、生產數據、鋼筋加工數據、ERP數據等等均存儲于SQL數據庫，通過SQL數據庫高效與其他平臺軟件的數據庫對接，實現了模型信息共享，同時因數據存儲在本企業的服務器上，保證數據安全，實現項目信息的私有化管理。（文章來源于網絡）
