Civil 3D—橋隧建模的神兵利器

簡介：

Autodesk Civil 3D就是根據專業需要進行了專門定制的AutoCAD，是業界認可的土木工程道路與土石方解決的軟件包 ，可以加快設計理念的實現過程。它的三維動態工程模型有助于快速完成道路工程、場地、雨水/污水排放系統以及場地規劃設計。所有曲面、橫斷面、縱斷面、標注等均以動態方式鏈接，可更快、更輕松地評估多種設計方案、做出更明智的決策并生成最新的圖紙。

測量命令已完全集成到 Civil 3D 工具集和用戶界面中。用戶可以在完全一致的環境中進行各種工作，包括從導入外業手簿、最小二乘法平差和編輯測量觀測值，到管理點編組、創建地形模型以及設計地塊和路線。

Autodesk Civil 3D 增加了對 Civil 3D 模型中核心元素的多用戶項目支持，從而提高了項目團隊的效率，并降低了在項目周期內進行修改時出現協調性錯誤的風險。Civil 3D 中的項目支持利用了 Autodesk Vault 的核心數據管理功能，從而確保整個項目團隊可以訪問完成工作所需的數據。

Civil 3D 這些標準可以方便地在整個企業組織中使用。從等高線的顏色、線型和間距，到橫斷面或縱斷面標注欄中顯示的標簽，各種標準均可以在樣式中進行定義，然后，該樣式將用于整個設計和生成圖紙的過程。

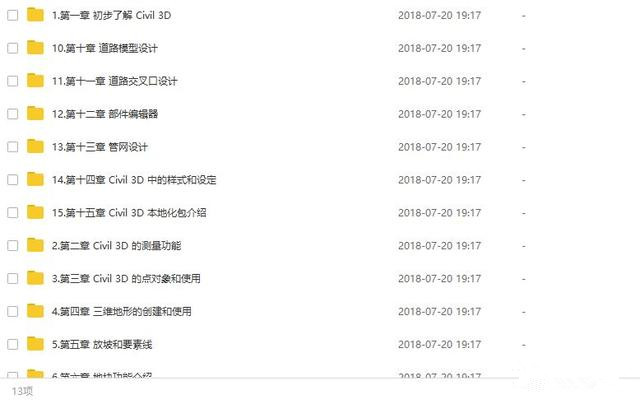

課程截圖：

作用及應用點：

同一模型，一處變更，多處更新，全部自動

建筑信息模型（BIM）是一個集成的流程，它支持在實際建造前以數字化方式探索項目中的關鍵物理特征和功能特征。AutoCAD Civil 3D軟件是Autodesk面向土木工程行業的建筑信息模型（BIM）解決方案。該軟件能夠創建協調一致、包含豐富數據的模型，幫助您在設計階段及早進行分析，實現設計方案外觀、性能和成本的可視化及仿真，并且更精確地制作設計文檔。

AutoCAD Civil 3D 生成的單一模型中包含豐富的智能、動態數據，便于您在項目的任何階段快速進行設計變更；根據分析和性能結果做出更明智的決策，選擇最佳設計方案；快速、高效地創建與設計變更保持同步的可視化效果。該模型可以自動反映對整個項目繪圖和標注所做的任何變更。

交付更多創新性項目設計方案

AutoCAD Civil 3D提供了設計、分析土木工程項目并制作相關文檔的更好方法。

AutoCAD Civil 3D軟件支持您更快速地交付更高質量的交通、土地開發和環境設計項目。該軟件中的專門工具支持建筑信息模型（BIM）流程，有助于縮短設計、分析和進行變更的時間。最終， 您可以評估更多假設條件，優化項目性能。

Civil 3D軟件中的勘測和設計工具可以自動完成許多耗費時間的任務，有助于簡化項目工作流程。

勘測

Civil 3D全面集成了勘測功能，因此您可以在更加一致的環境中完成所有任務，包括直接導入原始勘測數據、最小二乘法平差，編輯勘測資料，自動創建勘測圖形和曲面。您可以交互式地創建并編輯勘測圖形頂點，發現并編輯相交的特征線，避免潛在的問題，生成能夠在項目中直接使用的點、勘測圖形和曲面。

曲面和放坡

利用Civil 3D，您可以使用傳統的勘測數據（如點和特征線）創建曲面。借助曲面簡化工具，充分利用航拍測量的大型數據集以及數字高程模型。將曲面用作等高線或三角形，或者創建有效的高程和坡面分析?？蓪⑶孀鳛閰⒖迹瑒?chuàng)建與源數據保持動態關系的智能對象。團隊成員可以利用強大的邊坡和放坡投影工具為任何坡型生成曲面模型。

地塊布局

該軟件支持您通過轉換現有的AutoCAD實體或使用靈活的布局工具生成地塊，實現流程的自動化。這樣，如果一個地塊發生設計調整變更，臨近的地塊會自動反映變更情況。該軟件具有許多先進的布局工具，包括測量偏移處正面的選項，以及按最小深度和寬度設計地塊布局的選項。

道路建模

道路建模功能可以將水平和垂直幾何圖形與定制的橫截面組件相結合，為公路和其它交通運輸系統創建參數化定義的動態三維模型。您可以利用內置的部件（其中包括行車道、人行道、溝渠和復雜的車道組件），或者根據設計標準創建自己的組件。通過直觀的交互或改變用于定義道路橫截面的輸入?yún)?shù)即可輕松修改道路模型。每個部件均有自己獨特的特點，便于您在三維模型中確定已知要素。

管道

使用基于規則的工具布局生活用水和雨水排水系統。采用圖形或數字輸入方式可以截?cái)嗷蜻B接現有管網或者更改管道和結構，進行沖突檢查。打印并完成平面圖、剖面圖和截面圖中管道網的最終繪制工作，并與外部分析應用共享管道網信息（如材料和尺寸）。

土方量計算

該軟件支持您利用復合體積算法或平均斷面算法，更快速地計算現有曲面和設計曲面之間的土方量。使用Civil 3D生成土方調配圖表，用以分析適合的挖填距離，要移動的土方數量及移動方向，確定取土坑和棄土場。

基于標準的幾何設計

按照根據政府標準或客戶需求制定的設計規范，快速設計平面和縱斷面路線圖形。違反標準時，設計約束會向用戶發出警告并提供即時反饋，以便您進行必要的修改。

專門的道路和高速公路設計工具

專門的交通設計工具可以幫助您更高效地設計道路和高速公路。創建可以動態更新的交互式交叉路口模型。由于知道施工圖和標注將始終處于最新狀態，您可以集中精力優化設計。根據常用設計標準更加快速地設計環行道路布局，其中包括交通標識和路面標線。

數量提取分析

從道路模型中提取材料數量，或者為燈柱、景觀等指定材料類型。運行報告，或者使用內建的付款項目列表生成投標合同文件。使用精確的數量提取工具在設計流程中及早就項目成本做出更明智的決策。

提交協調一致，即使發生設計變更仍與模型保持同步的施工圖紙

通過模型與文檔之間的智能關聯，AutoCAD Civil 3D可以幫助您提高工作效率，交付高質量的設計和施工圖紙。Civil 3D中基于樣式的繪圖功能將幫助您減少錯誤，提高圖紙的一致性。

施工圖

自動生成施工平面圖，如標注完整的橫斷面圖、縱斷面圖和土方施工圖等。最重要的是，使用外部參考和數據快捷鍵可生成多個圖紙的草圖。這樣，在工作流程中便可利用與模型中相同的圖例生成施工圖紙。一旦模型變更，您可以更快地更新所有的施工圖。

平面圖繪制

Civil 3D中豐富多樣的功能可以幫助您自動創建橫斷面圖、平面圖和縱斷面圖。平面圖分幅向?qū)В≒lans Production）中全面集成的AutoCAD 圖紙集中管理器會按照路線走向自動完成圖紙和圖幅線的布局，并根據布局生成平面和縱斷面圖紙。最后，您可以為這些圖紙?zhí)砑訕?biāo)注并打印。

地圖冊功能會對整個項目的圖紙進行安排，同時生成針對整個圖紙集的重要地圖和圖例。這項功能非常適合用于設計公用事業地圖和放坡平面圖。

標注

軟件的注釋直接源自設計對象，或通過外部參考，在設計發生變更時可進行自動更新。另外，它還會自動相應圖紙比例和視圖方向的變更，這樣，當您變更圖紙比例或在不同在不同視口內旋轉圖紙時，所有標簽都會立即更新。

報告

AutoCAD Civil 3D軟件可實時生成靈活且可擴展的報告。因?yàn)閿?shù)據直接來自模型，所以報告可以輕松進行更新，更迅速地響應設計變更。

繪圖樣式和標準

AutoCAD Civil 3D提供了針對不同國家的CAD樣式，便于您從多個角度控制圖紙的現實方式。圖紙的顏色、線型、等高線間的等高距、標簽等，都可以通過樣式來控制。

數據快捷方式和參考

借助外部參考和數據快捷鍵，項目團隊成員可以共享曲面、路線、管道等模型數據，并在多種設計任務中使用設計對象的同一圖例。還可以借助數據快捷方式或直接通過外部參考生成標注，以確保圖紙的一致性。

高級數據管理

如果公司希望實現更為先進的數據管理，該軟件中增加的Autodesk? Vault技術可以增強數據快捷方式的功能，實現先進的設計變更管理、版本控制、用戶權限和存檔控制。

設計評審

如今的工程設計流程比以往更為復雜，設計評審?fù)ǔＩ婕暗椒荂AD使用者、但同時又是對項目非常重要的團隊成員。通過以DWF?格式發布文件，您可以利用數字方式讓整個團隊的人員參與設計評審。

多領域協作

土木工程師可以將Autodesk Revit Architecture軟件中的建筑外殼導入AutoCAD Civil 3D，以便直接利用建筑師提供的公用設施連接點、房頂區域、建筑物入口等設計信息。同樣，道路工程師可以將縱斷面、路線和曲面等信息直接傳送給結構工程師，以便其在Autodesk Revit Structure 2010軟件中設計橋梁、箱形涵洞和其它交通結構物。

地理空間分析和地圖繪制

AutoCAD Civil 3D包含地理空間分析和地圖繪制功能，支持基于工程設計的工作流程。該軟件可以分析工程圖對象之間的空間關系。通過疊加兩個或更多拓?fù)涮崛』騽?chuàng)建新信息。創建并使用緩沖區在其它要素的指定緩沖距離內選擇要素。使用公開的地理空間信息更好地進行場地選擇，在項目籌備階段了解各種設計約束條件。生成可靠的地圖集，幫助滿足可持續設計要求。

點云

在AutoCAD Civil 3D中使用來自LIDAR的數據生成點云。導入并可視化點云信息；根據LAS分類、RGB、高程和密度確定點云樣式；使用數據創建曲面，進行場地勘測，數字化土木工程設計項目中的竣工特性。

可持續性設計

AutoCAD Civil 3D軟件能夠幫助您提高土木工程設計的可持續性。工程師可以根據可靠的場地現狀模型和設計約束來評估設計方案，推出更具創新性的環保設計。AutoCAD Civil 3D中的許多工具支持您通過分析研究連接、項目方位、雨水管理方案等，幫助客戶達到公認的可持續發展水平（如LEED?）。

借助分析和可視化優化性能

在設計流程中及早對更多假設方案進行評估，利用一流的三維可視化工具表現最終勝出的設計創意

AutoCAD Civil 3D軟件中集成的分析和可視化工具可以幫助您評估各種備選方案，以便更迅速地完成更具創新性的設計。

雨水分析和仿真

利用面向收集系統、池塘以及涵洞的集成仿真工具對雨水洪水系統進行設計和分析?？梢詼p少開發之后的徑流量，同時提供符合可持續發展要求的雨水流量和質量報告。用戶可以對更多設計方案進行評估，包括創新綠色最佳管理實踐，以創建更加環保、更加美觀的設計。另外，還可以準備精確的施工文檔，包括水力坡降線和能量梯度線，以便更好地驗證設計，確保公共安全。

AutoCAD平臺

AutoCAD是全球領先的CAD程序之一，AutoCAD Civil 3D就建立在這一平臺之上。全球有數百萬經過專業培訓的AutoCAD用戶，因此您可以更迅速地共享并完成項目。AutoCAD軟件中的DWG?文件格式支持您可靠地保存并共享文件。來自Autodesk的DWG技術提供了更精確、可靠的數據存儲和共享方式。

可視化

創建出色的可視化效果，讓相關人員能夠超前體驗項目。直接從模型創建可視化效果，獲得多種設計方案，以便更好地了解設計對于社區和周圍環境的影響。將模型發布到Google Earth?地圖服務網站，以便在真實的環境中更好地了解項目。使用Autodes 3ds Ma 軟件為模型生成照片級的渲染效果圖。在Autodesk Navisworks 軟件中對Civil 3D模型進行仿真，讓項目相關人員更全面地了解項目在竣工后的外觀和性能。

64位支持

AutoCAD Civil 3D支持64位操作系統，因此可以處理更大規模的項目，提高內存密集型任務的性能和穩定性。

AutoCAD Civil 3D中用途廣泛的工具可以幫助用戶以創新方式解決無窮無盡的土木工程問題。
