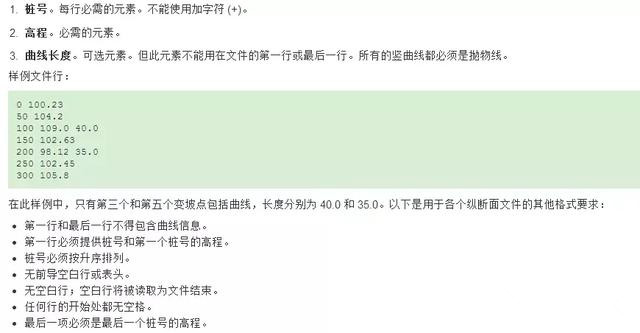

路線的縱斷面可在Civil 3d中創建，也可由txt文件導入，txt縱斷面文件格式如下：
曲線長度可在原設計縱斷面圖中查到。

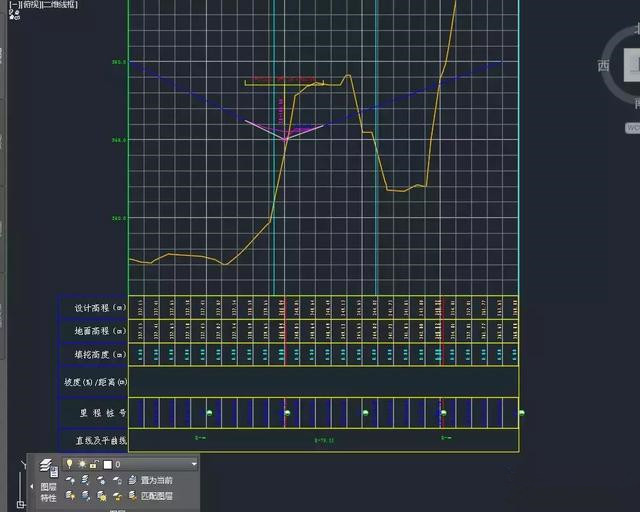

導入時縱斷面樣式選擇設計線，成果如下：

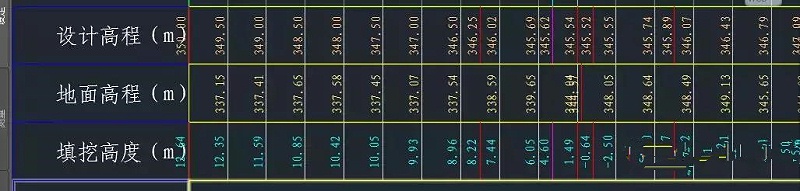

由上圖可看出，該縱斷面標簽并非我們一般出圖格式標簽，且設計高程與填挖高度顯示有誤，這里就需要我們自己定制縱斷面標簽及指定縱斷面數據。
縱斷面標簽：
我們以“設計線“標簽為基礎，復制一個新標簽，命名為“縱斷面標簽”，在此基礎上修改。

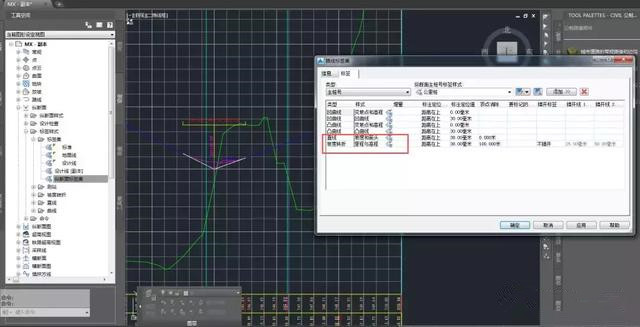

1.新增“直線”及“坡度轉折”標簽，以生成縱斷面坡度及轉折點樁號與高程。

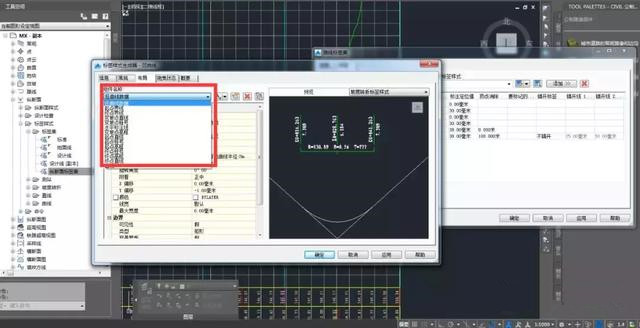

2.修改“凹曲線”標簽樣式。新增凹曲線起終點樁號、高程文本及高程與樁號間的直線，并調整豎曲線數據位置。“凸曲線”標簽樣式編輯同“凹曲線”。

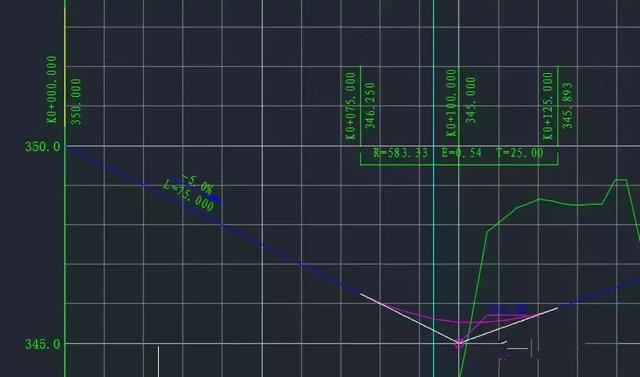

將所編輯的縱斷面標簽應用于該縱斷面面，成果如下：
縱斷面圖數據的修改：

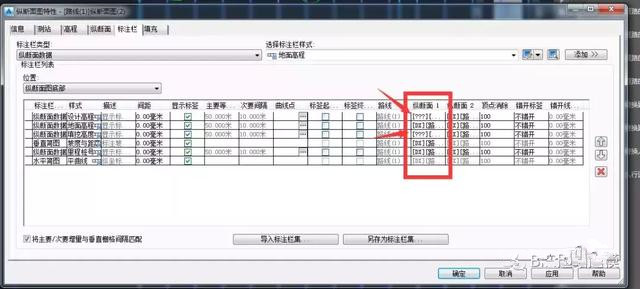

選中縱斷面圖，右鍵點擊“縱斷面圖特性”，如下圖，將縱斷面1選擇為我們導入的設計縱斷面，即修改成功。
