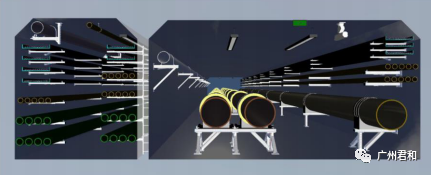

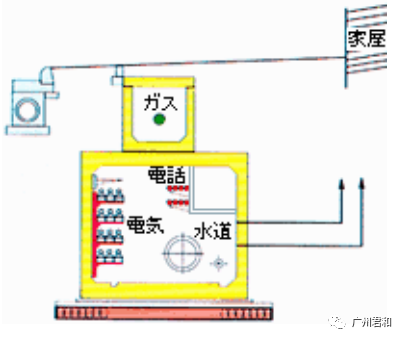

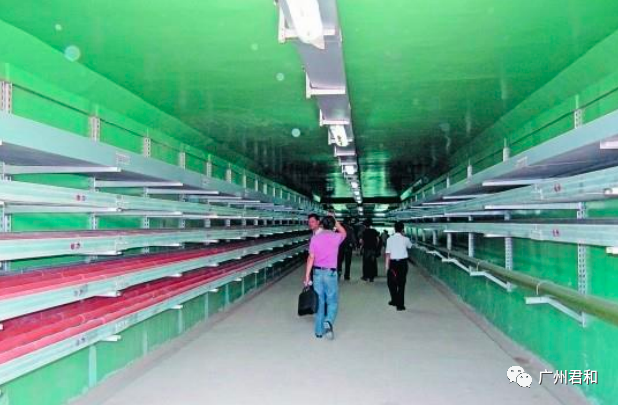

綜合管廊（日本稱“共同溝”、中國臺灣稱“共同管道”），是地下城市管道綜合走廊，即在城市地下建造一個隧道空間，將電力、通信，燃?xì)?、供熱、給排水等各種工程管線集于一體，設有專門的檢修口、吊裝口和監測系統，實施統一規劃、統一設計、統一建設和管理，是保障城市運行的重要基礎設施和“生命線”。

1 管廊分類
按功能分類：

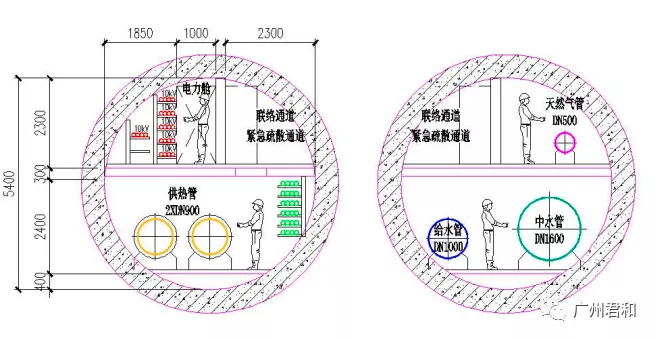

干線綜合管廊
一般設置于機動車道或道路中央下方，采用獨立分艙敷設主干管線的綜合管廊。

支線綜合管廊
一般設置在道路兩側或單側，采用單艙或雙艙敷設配給管線，直接服務于臨近地塊終端用戶的綜 合管廊。

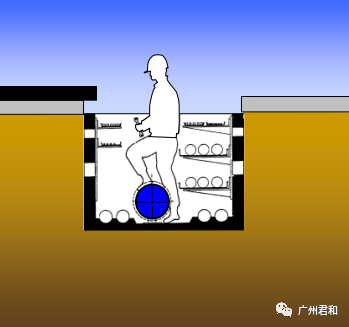

纜線管廊
封閉式不通行、蓋板可開啟的電纜構筑物，蓋板與地坪相齊或稍有上下。

按施工工法分類：
暗挖法綜合管廊

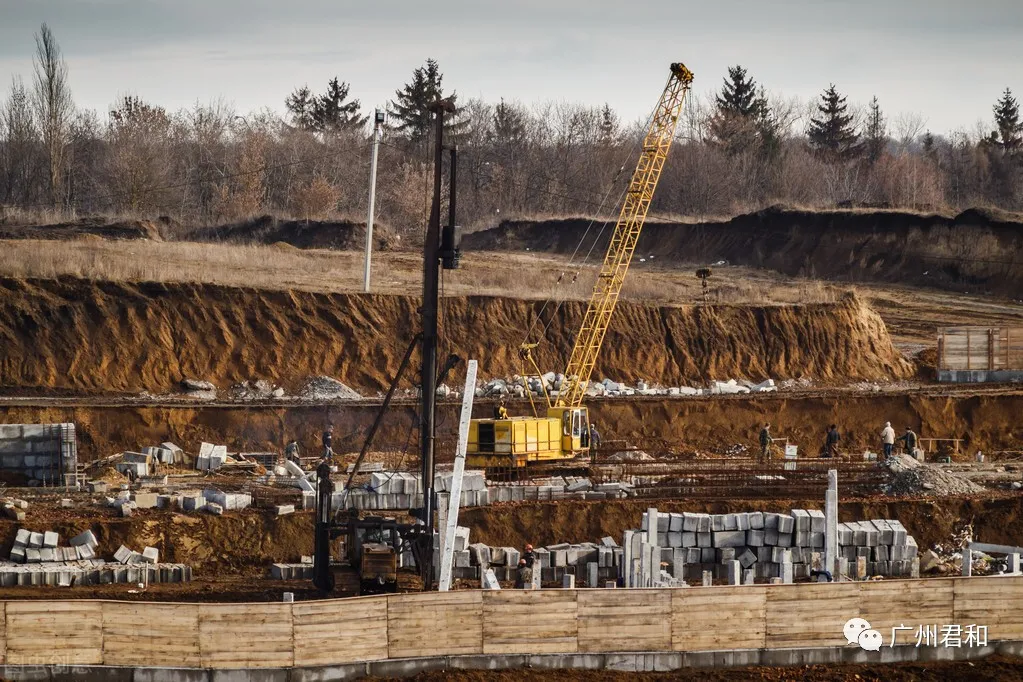

明挖法綜合管廊

預制拼裝綜合管廊

2 綜合管廊建設面臨的重難點
1）在綜合管廊建設過程中，常規的鋼筋混凝土及圬工砌體結構設計、施工較繁瑣，且從基坑開挖到通車所需工期較長，因此需對適用于城市綜合管廊的新型材料和結構（如波紋鋼結構）進行系統的研究與分析。

2）復雜地質條件下的綜合管廊工程建設存在施工慢、技術難、危險多等問題，急需確定針對濕陷性黃土地區、吹填土地區等復雜地址地區的設計方案。

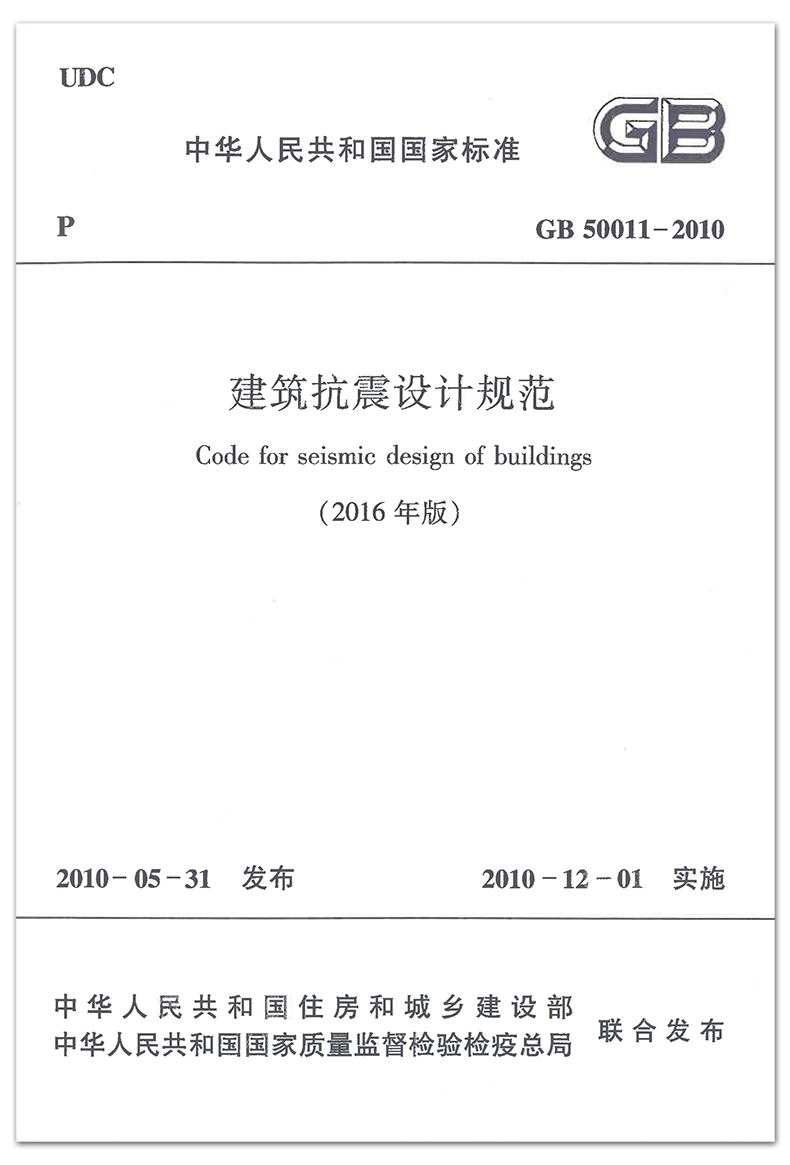

3）我國地下綜合管廊建設起步晚，在抗震減災設計方面存在著諸多不足亟待解決。雖然《建筑抗震設計規范》GB50011-2010規定了需要進行抗震設計的情況，但對抗震設計并無具體規定，并且缺乏抗震支架的相關設計標準及規范。因此，為了保障城市地下綜合管廊的安全，緊跟城市現代化建設步伐，提升綜合管廊建設的經濟性和抗震性能，保證了人民生活質量，城市地下綜合管廊抗震系統研究工作的開展，已到了刻不容緩的地步。

4）綜合管廊施工工藝與設備還有待進一步更新與發展。管廊工程屬于新興工程，尚無全面的施工技術經驗，對于施工工藝的選擇應用缺乏統一認識，從而在施工過程中會導致施工工藝選擇不當，對工程安全、質量、進度方面產生影響，增加成本和投入。因此，對于城市地下綜合管廊施工工藝和設備的研究，有利于整個行業進一步完善地下綜合管廊的施工工藝，使施工單位能更好地參與管廊建設，對于企業在整個行業中增加競爭力有著極其重要的意義。

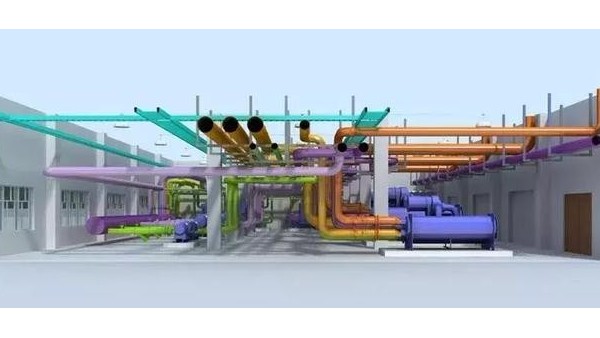

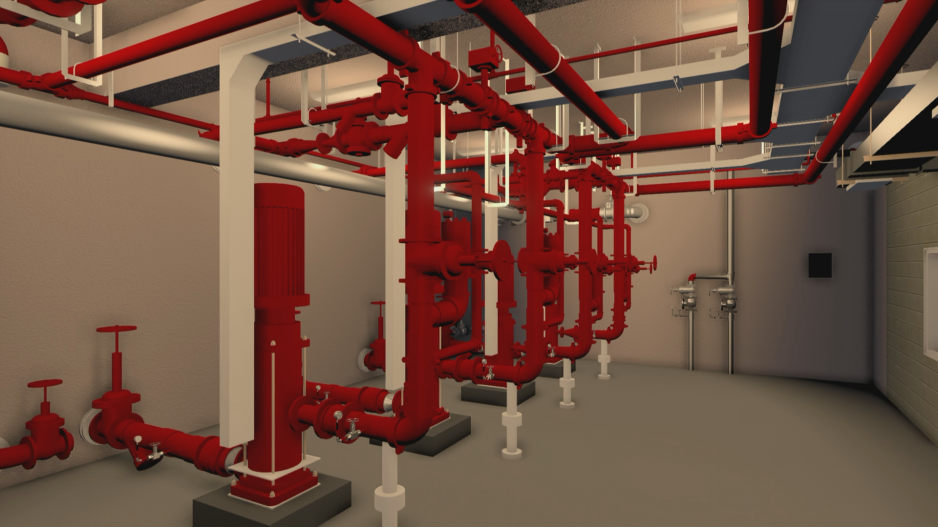

5）BIM技術在綜合管廊建設中的應用方案還有待研究。通過將BIM技術全面應用于綜合管廊的設計、施工全過程，通過方案模擬、深化設計、管線綜合、資源配置、進度優化等應用，可避免設計錯誤及施工返工，提高經濟、工期效益。
6）燃?xì)鈱儆谝兹家妆瑲怏w，對燃?xì)庠诰C合管廊中的設計、施工、管理和日常維護需要深入研究。結合燃?xì)庾陨淼奶攸c(diǎn)和燃?xì)夤こ讨械慕?jīng)驗，對燃?xì)夤艿廊肜群髮?duì)管廊結構、安全控制和運營、維護管理等方面提出具體要求，以保證管廊的安全。

3 管廊開挖的法律規定

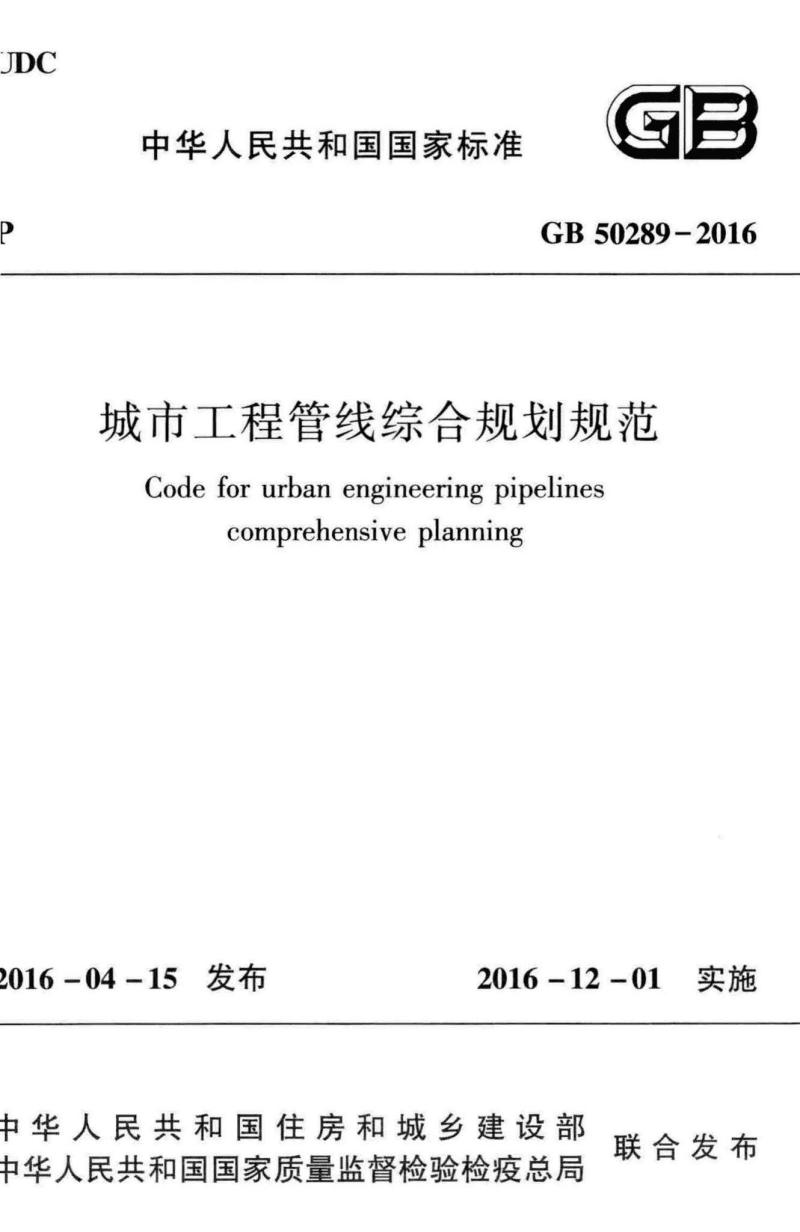

根據《城市工程管線綜合規劃規范》（GB50289－98）第2.3節有關規定，當遇到下列情況之一時，工程管線宜采用綜合管廊集中敷設：
交通運輸繁忙或工程管線設施較多的機動車道、城市主干道以及配合興建地下鐵道、立體交叉等工程地段；
不宜開挖路面的路段；
廣場或主要道路的交叉處；
需同時敷設兩種以上工程管線及多回路電纜的道路；
道路與鐵路或河流的交叉處；
道路寬度難以滿足直埋敷設多種管線的路段。

根據《電力工程電纜設計規范》（GB50217－94）第5.2節有關規定，當遇到下列情況時，電力電纜應采用電纜隧道或公用性隧道敷設：
同一通道的地下電纜數量眾多，電纜溝不足以容納時應采用隧道；
同一通道的地下電纜數量較多，且位于有腐蝕性液體或經常有地面水流溢的場所，或含有35KV以上高壓電纜，或穿越公路、鐵路等地段，宜用隧道；
受城鎮地下通道條件限制或交通流量較大的道路，與較多電纜沿同一路徑有非高溫的水、氣和通訊電纜管道共同配置時，可在公用性隧道中敷設電纜。
4 管廊建設意義

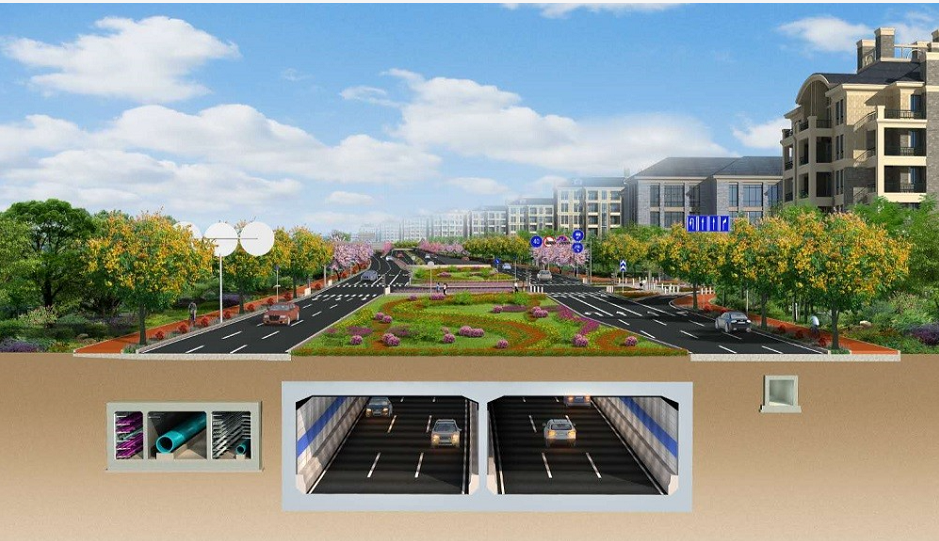

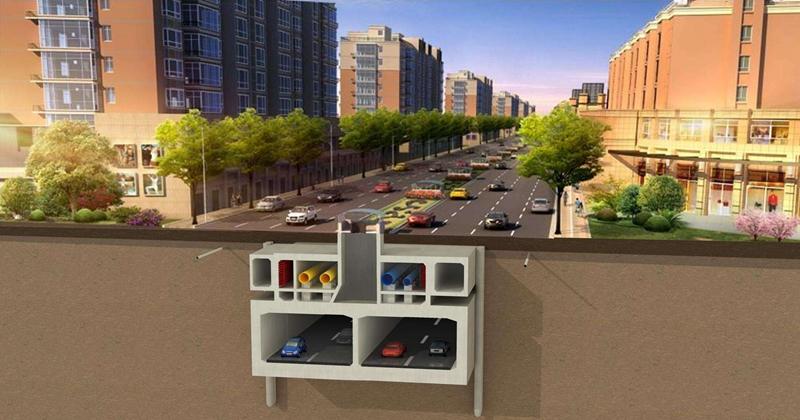

地下綜合管廊系統不僅解決城市交通擁堵問題，還極大方便了電力、通信、燃?xì)狻⒐┡潘仁姓O(shè)施的維護和檢修。此外，該系統還具有一定的防震減災作用。如1995年日本阪神大地震期間，神戶市內大量房屋倒塌、道路被毀，但當?shù)氐牡叵戮C合管廊卻大多完好無損，這大大減輕了震后救災和重建工作的難度。
地下綜合管廊對滿足民生基本需求和提高城市綜合承載力發揮著重要作用。

5 項目示例—天河智慧城地下綜合管廊項目
1.項目介紹
天河智慧城地下綜合管廊工程為國家綜合管廊試點項目，本項目主要沿現狀科韻路、科翔路、華觀路、橫三路、橫五路、擬建云溪路、柯木塱南路~高唐路、高塘路南延線、軟件西路、沐陂西路、凌岑路、規劃?rùn)M七路等布置，總長約19.4公里，其中盾構管廊（外徑φ6.0m）8.6km，明挖管廊（外框BXH=3.7~4.6X5.9~14.4）10.8公里，設控制中心1座。除盾構管廊外，其他管廊均將污水、燃?xì)饧{入。

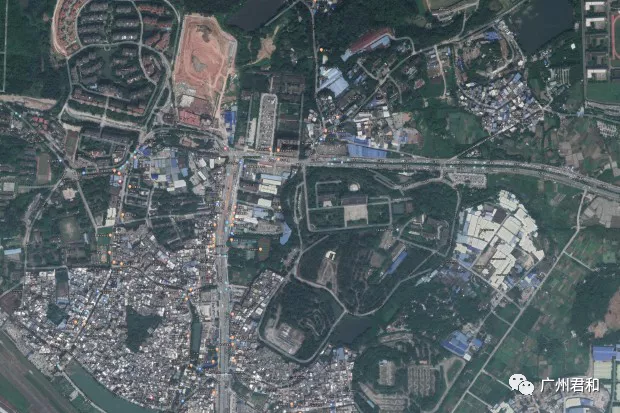

2 BIM建模導航工程范圍
天河智慧城地下綜合管廊工程，綜合管廊共有11條，合計19.4Km。分為盾構管廊和明挖管廊。
1）明挖綜合管廊工程
明挖綜合管廊工程，總長10.8Km；
分別是：① 柯木塱南路 ②高唐路 ③ 橫三路 ④ 軟件西路 ⑤橫五路 ⑥ 云溪路 ⑦ 沐陂西路 ⑧ 橫七路 ⑨ 凌岑路

2）盾構綜合管廊工程
盾構綜合管廊工程，總長8.6Km；
分別是：① 科翔路--華觀路 ② 科韻路

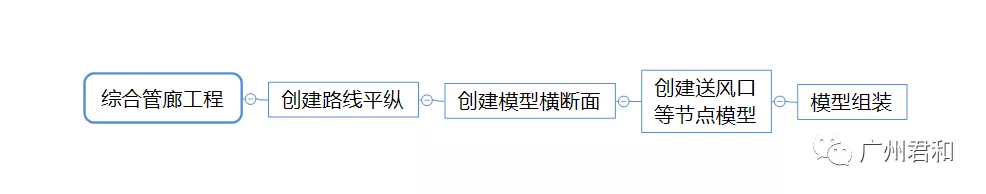

3.綜合管廊工程項目建模工作流

流程圖
4.綜合管廊工程的模型展示

綜合管廊管片單元

綜合管廊預制管段單元

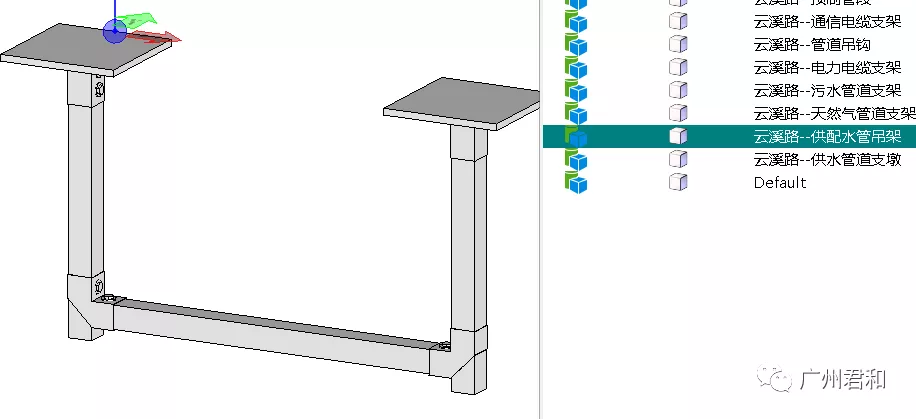

綜合管廊支吊架模型

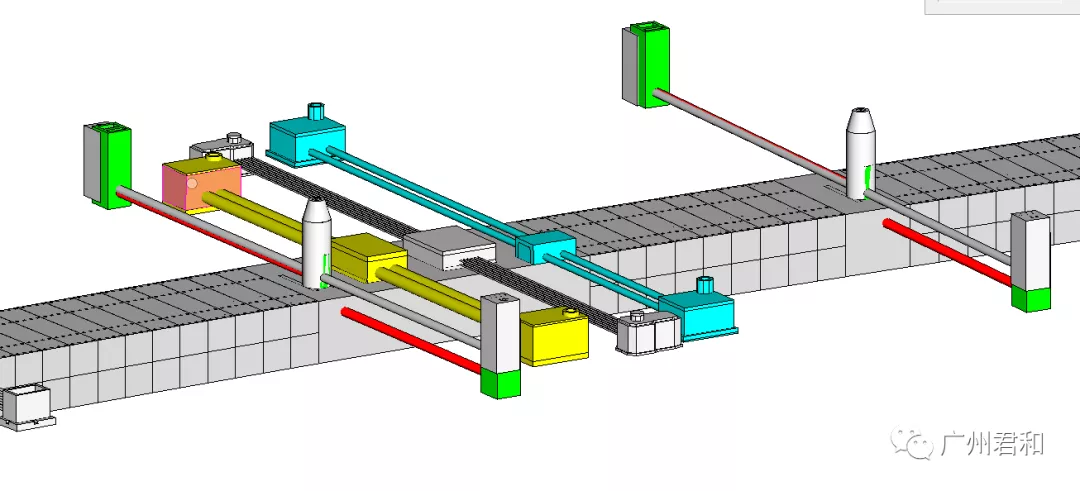

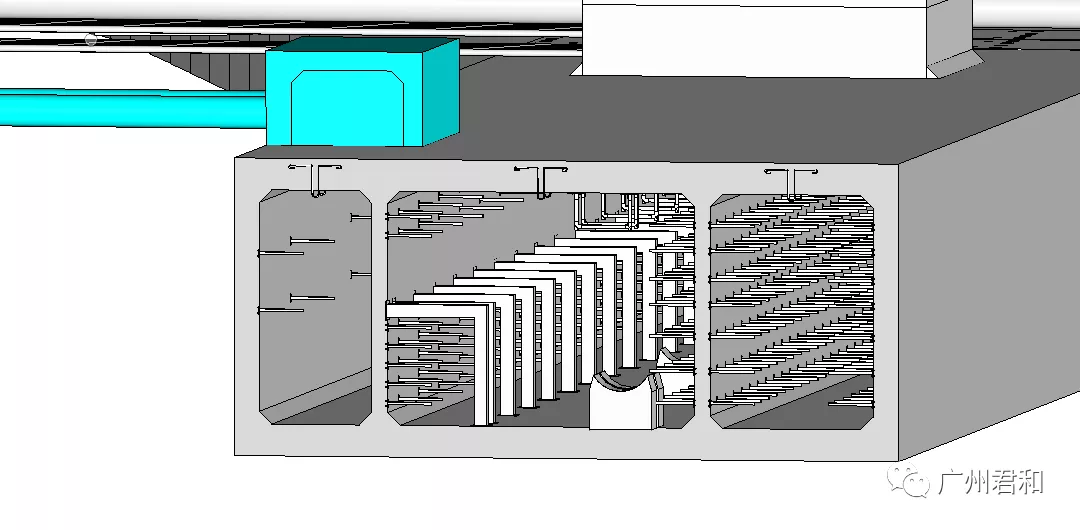

綜合管廊局部模型

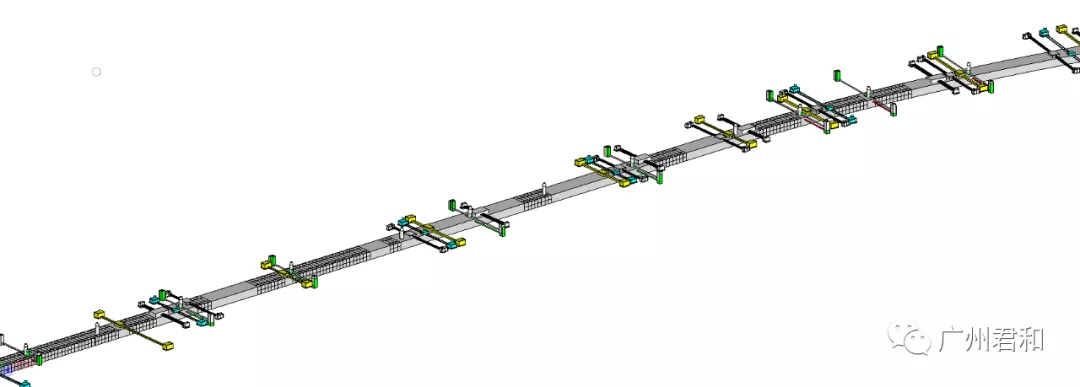

華觀路

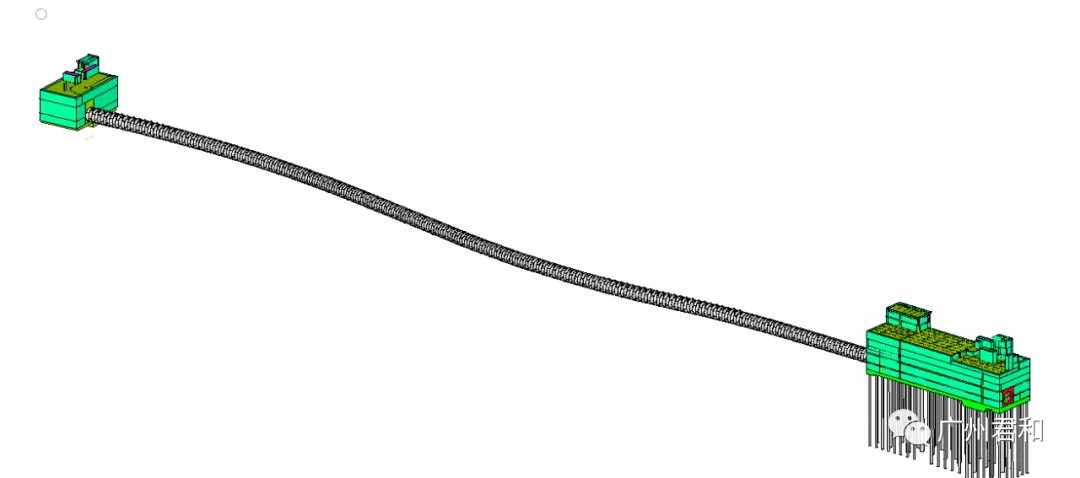

云溪路
