城市綜合管廊現行規范及BIM解決方案

聚焦行業熱點資訊走在新基建建設前沿

首頁 > 資訊中心 > 綜合管廊

城市綜合管廊現行規范及BIM解決方案

2021/11/19

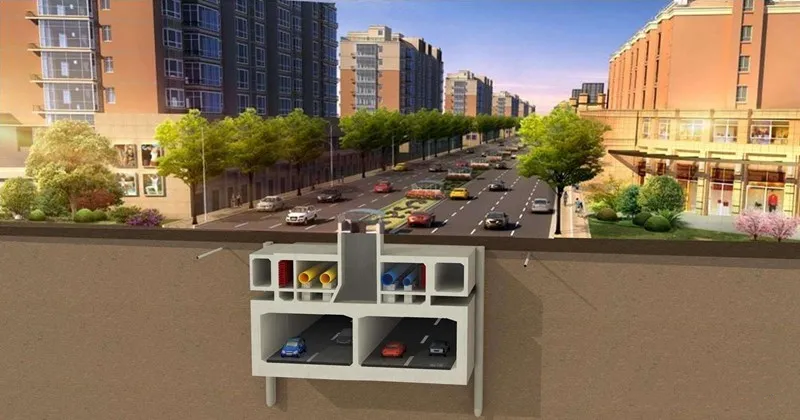

城市綜合管廊是指在城市地下建造一個隧道空間，將電力、通訊、熱力、給水等各類工程管線集于一體，地上附著物為出裝口及通風口等設施，是保障城市運行的重要基礎設施和“生命線”。
我國城市綜合管廊發展較為落后，直到1958年，才有了第一條綜合管廊，位于北京天安門廣場。而發達國家，早在19世紀就開始興建綜合管廊。英國1861年在舊倫敦市區興建了12米×7.6米的綜合管廊，法國更是在1833年就開始興建綜合管廊。
4341e26537b34f3c9904499338a3afb

此前，我國綜合管廊建設面臨著眾多阻礙，設計單位編制混亂、技術發展尚未成熟、標準法規制定滯后、對綜合管廊重要性認識不足等原因，導致我國綜合管廊建設長期以來未能取得進展。
直到2005年，建設部在其工作要點中提出：“研究制定地下管線綜合建設和管理的政策，減少道路重復開挖率，推廣共同溝和地下管廊建設和管理經驗”。
隨后一系列綜合管廊的政策法規出臺。
綜合管廊規范

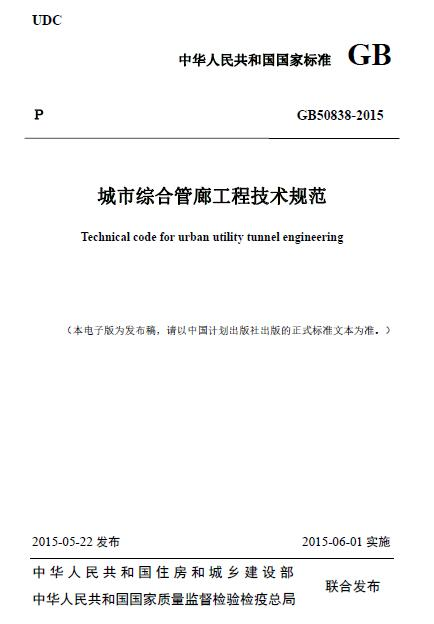

2015年6月1日起實施的《城市綜合管廊工程技術規范》（GB50838-2015），對2012年版本的《城市綜合管廊工程技術規范》進行了較大的修改和完善，對中國綜合管廊建設的推動起到了積極的作用，本版規范強調原則上所有管線必須入廊，但也擴充了綜合管廊的分類，新增了纜線管廊。
注：綜合管廊宜分為干線綜合管廊、支線綜合管廊及纜線管廊。
699214e7394df369a7748ad7e9dc19c

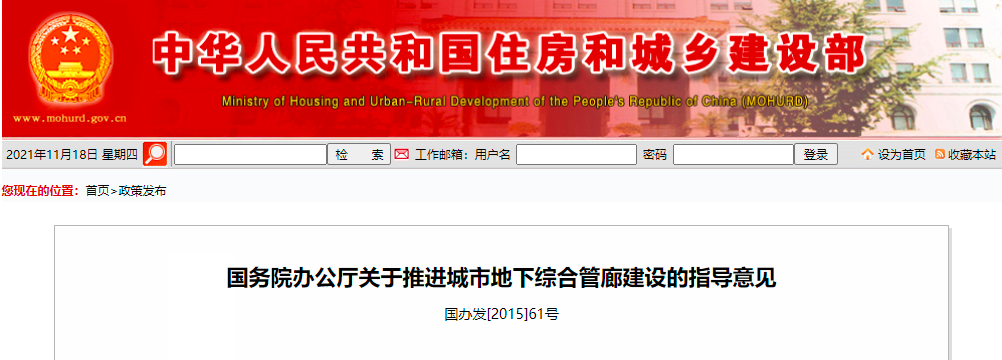

2015年8月國務院發布《國務院辦公廳關于推進城市地下綜合管廊建設的指導意見》（國辦發〔2015〕61號）。工作目標是到2020年，建成一批具有國際先進水平的地下綜合管廊并投入運營，反復開挖地面的“馬路拉鏈”問題明顯改善，管線安全水平和防災抗災能力明顯提升，逐步消除主要街道蜘蛛網式架空線，城市地面景觀明顯好轉。
058a23674ed245443deb8bd550b6f37

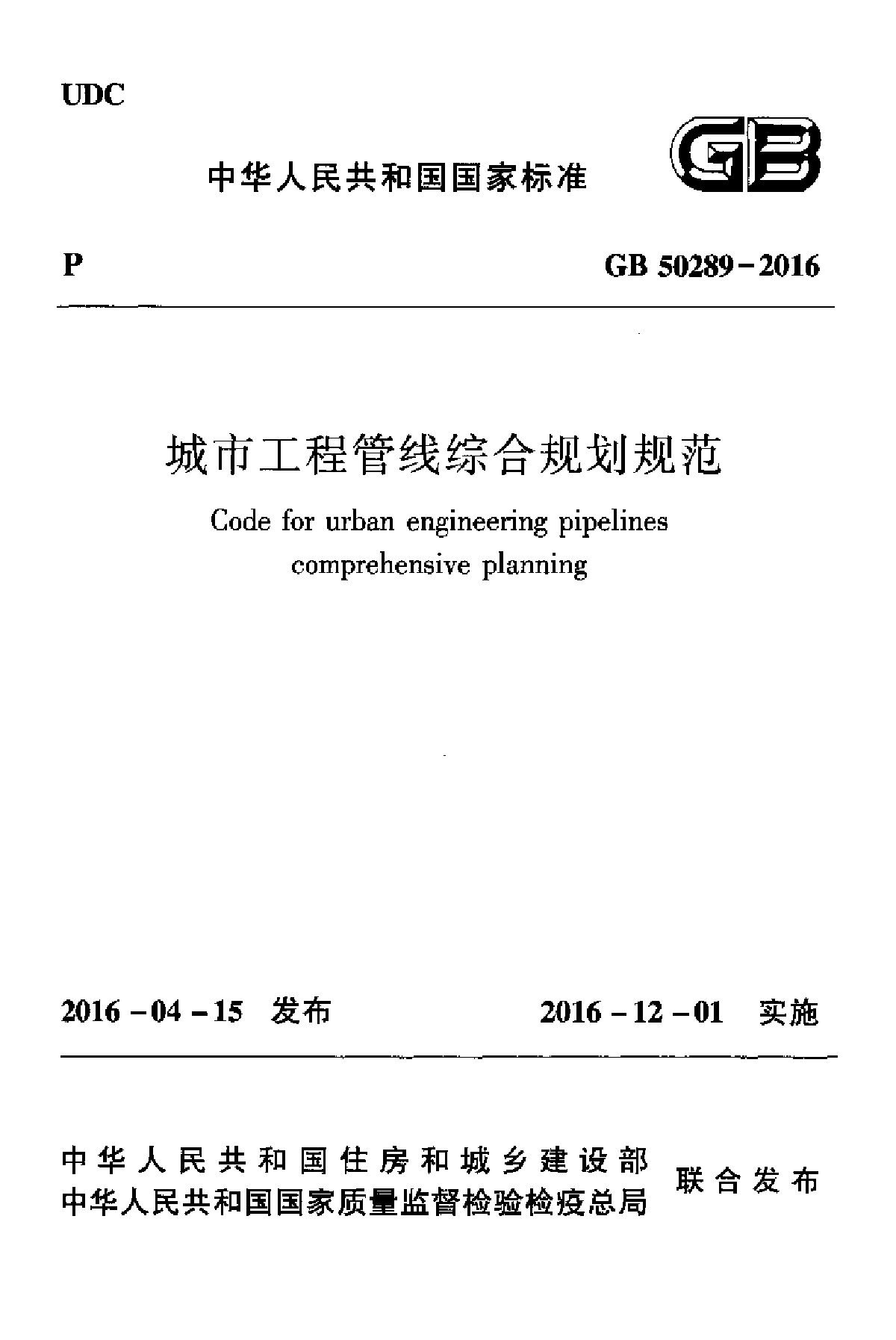

自2016年12月起實施的《城市工程管線綜合規劃規范》（0GB50289-2016）規定，當遇到下列情況之一時，工程管線宜采用綜合管廊集中敷設：
交通運輸繁忙或工程管線設施較多的機動車道、城市主干道以及配合興建地下鐵道、立體交叉等工程地段；
不宜開挖路面的路段；
廣場或主要道路的交叉處；
需同時敷設兩種以上工程管線及多回路電纜的道路；
道路與鐵路或河流的交叉處。
道路寬度難以滿足直埋敷設多種管線的路段。
d74a2ff5d624d16479241a5639ea04e

2018年9月起實施的《電力工程電纜設計標準》規定，當遇到下列情況時，電力電纜應采用電纜隧道或公用性隧道敷設：
同一通道的地下電纜數量眾多，電纜溝不足以容納時應采用隧道；
同一通道的地下電纜數量較多，且位于有腐蝕性液體或經常有地面水流溢的場所，或含有35KV以上高壓電纜，或穿越公路、鐵路等地段，宜用隧道；
受城鎮地下通道條件限制或交通流量較大的道路，與較多電纜沿同一路徑有非高溫的水、氣和通訊電纜管道共同配置時，可在公用性隧道中敷設電纜。
3ad1d3aff7a0236463ac4e0f1920bf8

綜合管廊相關規范還有《綜合管廊工程總體設計及圖示》、《現澆混凝土綜合管廊》、《綜合管廊纜線敷設與安裝》、《綜合管廊供配電及照明系統設計與施工》、《綜合管廊監控及報警系統設計與施工》等。
綜合管廊BIM解決方案

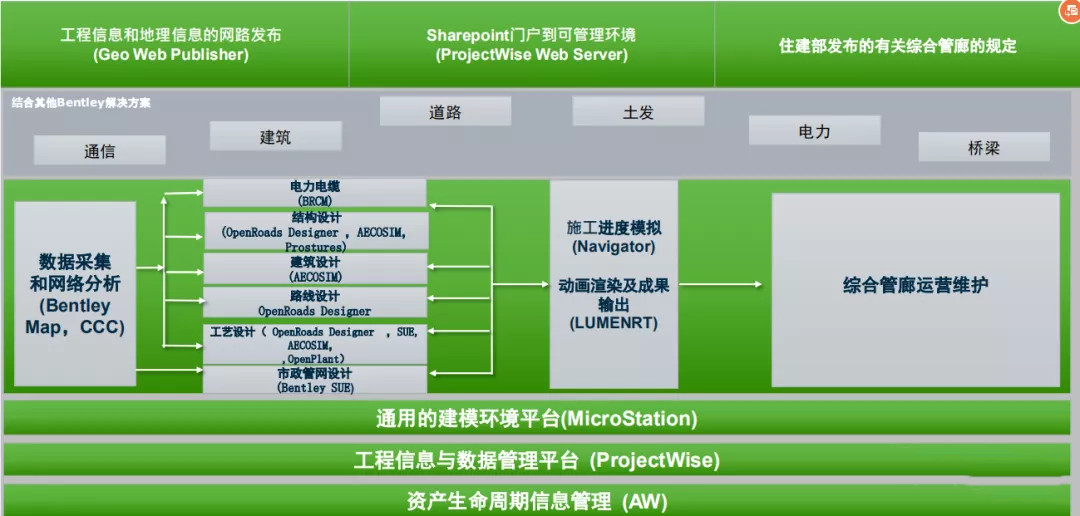

1.Bentley綜合管廊BIM解決方案軟件架構
Bentley提供一整套的綜合管廊BIM解決方案，概括為：一個平臺，一個模型，一個數據架構。
一個平臺為：工程信息與數據管理平臺ProjectWise；
一個模型為：通用的建模環境平臺MicroSation；
一個數據架構為：由Bentley搭建的綜合管廊解決方案BIM軟件架構
640

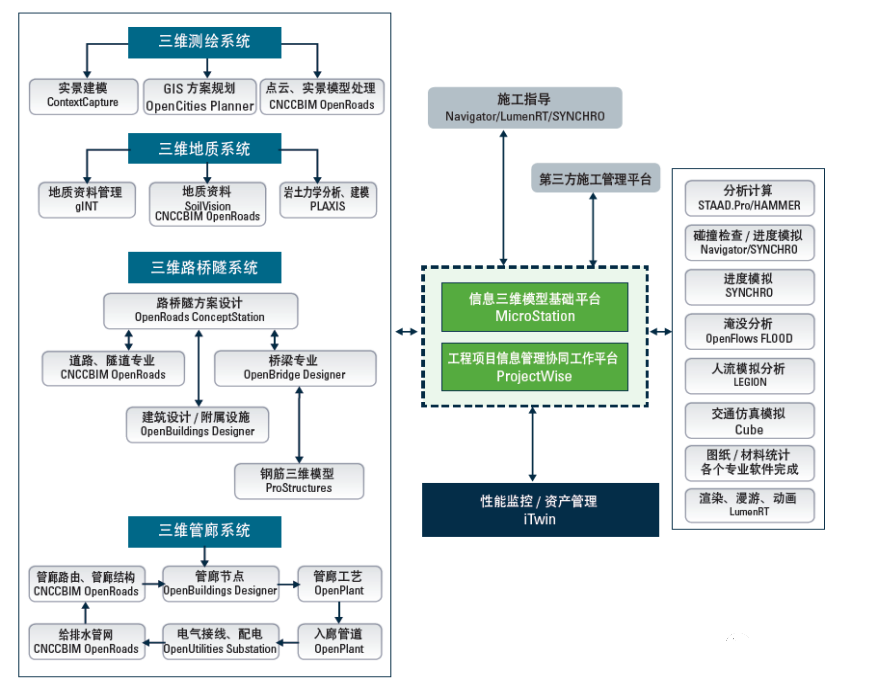

2.主要應用軟件
主推市政小包（CNCCBIM OpenRoads、 OpenBridge Modeler、
OpenBuildings Designer、 LumenRT ）
OpenRoads ConceptStation — 路橋方案設計
CNCCBIM OpenRoads — 道路深化設計、管廊結構設計、地下管網設計、地質建模
OpenBridge Modeler — 橋梁設計
ProStructures — 鋼結構和鋼筋混凝土結構設計
gINT — 鉆孔數據管理與報告輸出
OpenBuildings Designer — 建筑設施、收費站、服務區、GC參數化建模
OpenPlant — 設備管道、管道支架、管道閥門
Substation — 變電所設計、電力電纜敷設
ContextCapture — 實景建模
LumenRT — 模型可視化
Navigator — 項目查詢、瀏覽、碰撞檢查
ProjectWise — 項目協同設計
AssetWise Connect — 資產信息管理平臺
