如何快速進行城市地下管網設計？
2022/01/10
城市地下管線是指城市范圍內供水、排水、燃氣、熱力、電力、通信、廣播電視、工業等管線及其附屬設施，是保障城市運行的重要基礎設施和“生命線”。
近幾年來，隨著城市快速發展，地下管線建設規模不足、管理水平不高等問題凸顯，一些城市相繼發生大雨內澇、管線泄漏爆炸、路面塌陷等事件。

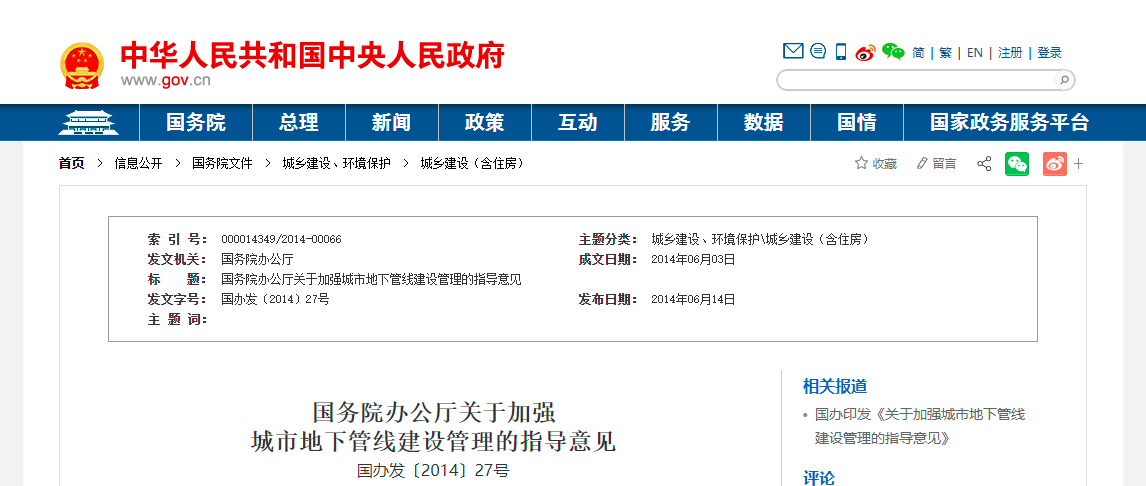

為切實加強城市地下管線建設管理，保障城市安全運行，提高城市綜合承載能力和城鎮化發展質量，2014年，中國政府網發布《國務院辦公廳關于加強城市地下管線建設管理的指導意見》，提出我國計劃用10年左右時間，建成較為完善的城市地下管線體系，使地下管線建設管理水平能夠適應經濟社會發展需要，應急防災能力大幅提升。
城市地下管網復雜，涉及的專業管線及設施眾多，目前，對于地下管網設計，市面上一般采用CNCCBIM OpenRoads等設計軟件，CNCCBIM OpenRoads支持道路工程的BIM正向設計整體流程，適用于勘測、排水、地下設施和道路設計。
雖然，CNCCBIM OpenRoads等設計軟件在地下管網設計中能快速建模，并在設計早期發現管線沖突，進而消除施工錯誤和延遲，但是，在軟件的地下公共設施模塊中，只有非標準的部分節點井，缺乏國內本地化市政管道工程及附屬設施的圖集庫，需要手工創建相關的節點井再導入庫中放置使用，具有較大的局限性。
基于此，我們在進行城市地下管網設計時，還需要引入地下管網插件——艾三維PNL。
艾三維PNL是我司開發團隊基于CNCCBIM OpenRoads平臺研發出的本土化地下管網BIM設計插件，該插件包含雨水、污水、給水、電力、通信等共計1100余種市政管道工程及附屬設施圖集的標準化節點，使用方便快捷。
