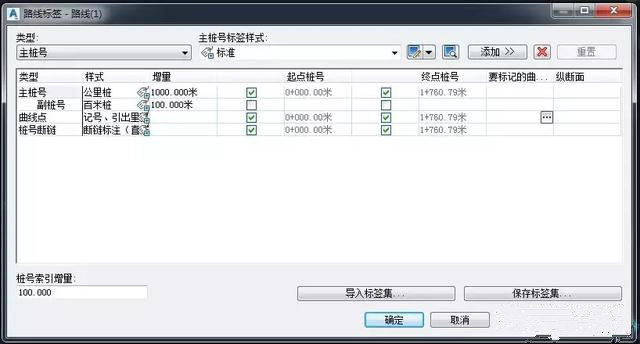

路線設計時，其常用標注包括樁號、曲線點及設計參數。在Civil 3d本地化包里，路線的標簽集“一般公路”或“城市道路”已包含樁號及曲線點標簽。

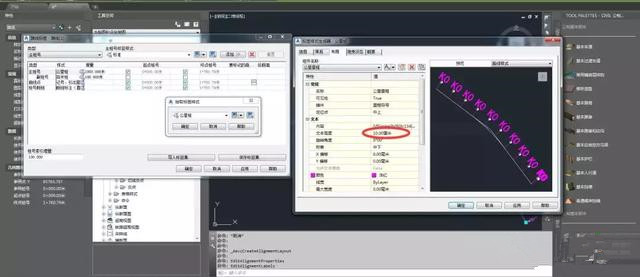

路線樁號的間距可通過改變?cè)隽康拇笮≌{(diào)整，標簽文字的大小，點擊相應的樣式，在標簽樣式生成器里即可修改。

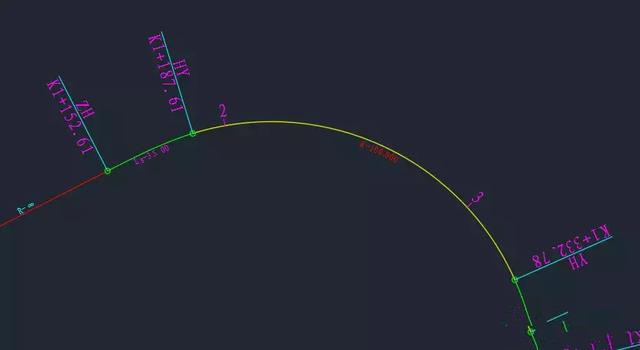

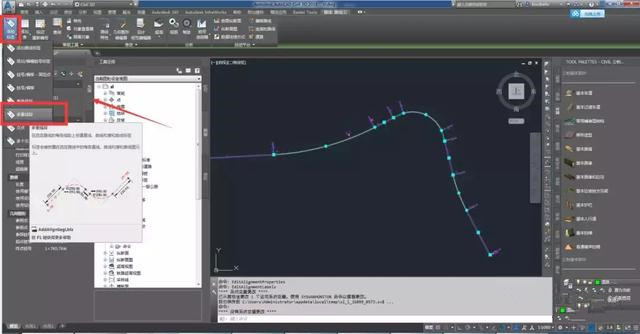

路線中圓曲線、緩和曲線設計參數的標簽不能隨路線同時生成，需手動添加。如下圖，選中路線，點擊“添加標簽”-“多重線段”，即可添加。

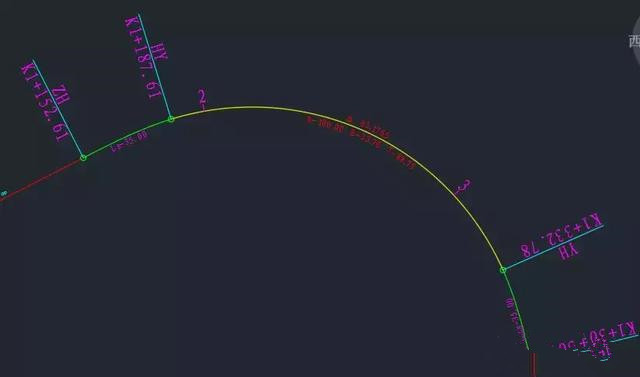

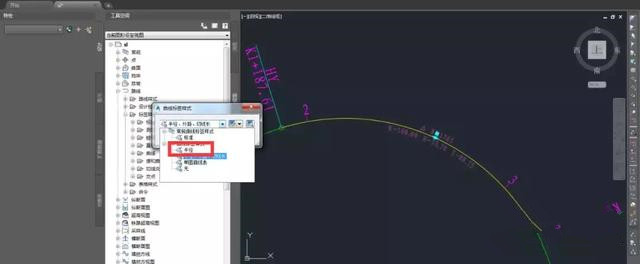

上圖中，圓曲線的標簽數據有點多，不符合平常習慣，我們選中該標簽，右鍵“編輯標簽樣式”，選擇“半徑”，即可設定為常見樣式。

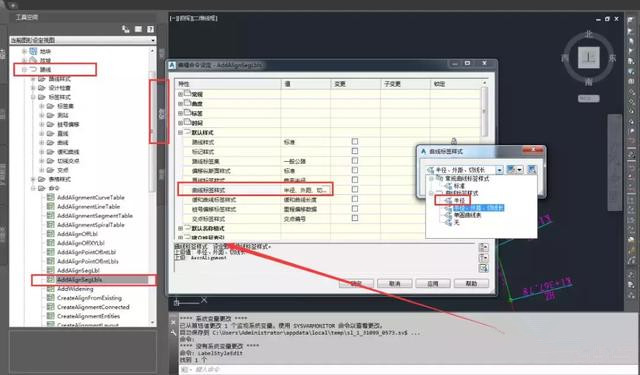

此外，我們可以在設定里，編輯添加標簽命令，使每次生成的曲線標簽滿足我們的要求。
