廣東(潭洲)國際會展中心

自2009年起，艾三維技術信息技術有限公司一直在BIM軟件推廣和應用方面堅持不懈的努力和嘗試，在經歷了不同階段的嘗試和沉淀后目前在 Bentley軟件的BIM解決方案、結構詳圖、實景技術、軟件開發、等方面取得不錯的進展和成績。以廣東( 潭洲 )國際會展中心為例，將BIM技術應用于本項目中，對綜合管線排布和土建預留預埋進行了技術優化和改進，收到了很好的效果。

工程概況：該項目由5棟展館、會議中心，能源中心和登陸廳組成。建筑結構為框架結構和鋼結構組合，總建筑面積115549.47m2。主展館合同工期為180天,該工程的工程總造價約27.6億。

一、平臺提供

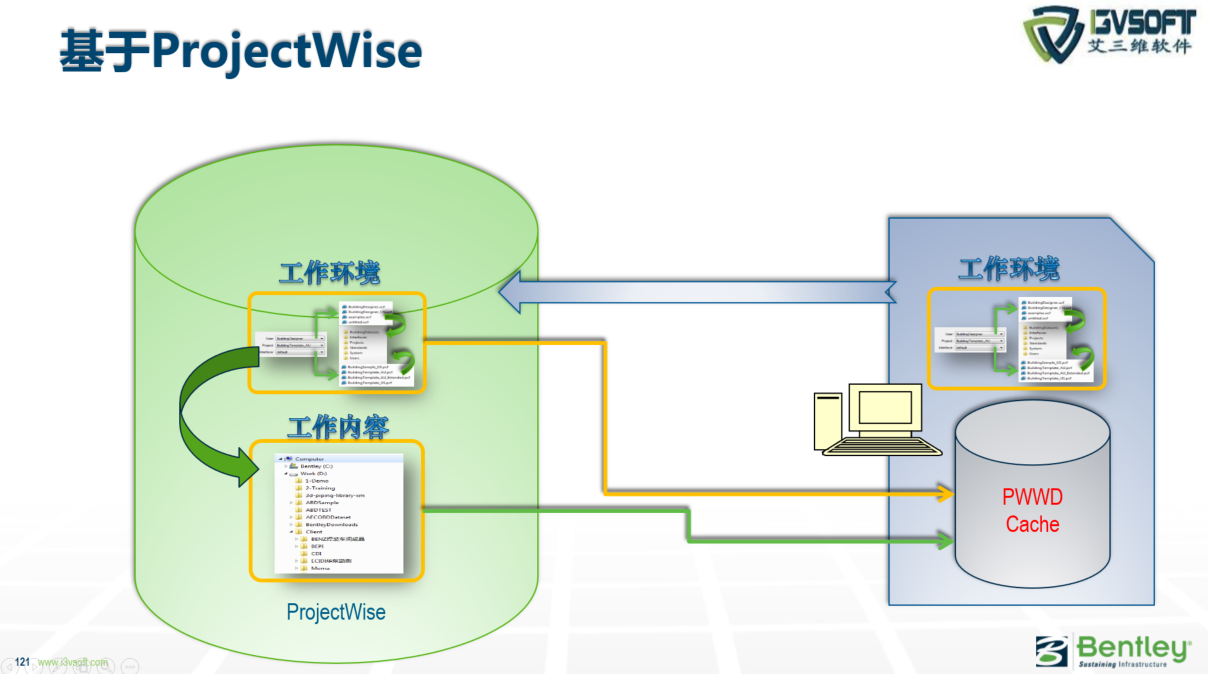

1.1 PW(ProjectWise)平臺提供
ProjectWise是一個流程化、標準化的工程全過程(生命周期)管理平臺，為實現專業間進行協同設計和協同工作而搭建的平臺環境，確保項目的團隊、信息按照工作流程一體化地協同工作。ProjectWise為所有指定的人員在任何時間、任何地點安全且精確地提供了最新的項目信息，而且每一個人都能夠依靠于一個單一的、一致的項目信息資源。在本項目上運用PW平臺，實現了各方項目資料的及時性、準確性。

1.2 PW(ProjectWise)平臺運用
對于施工階段主要由施工部門完成，部門主要工作是完成施工方案的制定和最終方案的確定，同時渲染相關施工4-D視頻以指導實際施工(包括復雜節點的安裝過程視頻)。施工部門為負責人管理制度，由負責人分配項目施工任務，完成時間等。針對該項目特點，本項目施工部門分為：土建專業、鋼結構專業、幕墻專業和機電安裝專業。由不同專業根據實際工程復雜程度制定施工方案，然后在PW子系統上進行FAST施工方案整合并結合每個施工方案出施工動畫，討論比選以確定最終的施工方案和施工視頻。這樣，便可大大提高了施工方案制定和實際施工的工作效率。
通過Navigator主要完成FAST的復雜工藝施工模擬，場地布置，碰撞檢測和成本控制。
1)Navigator的動態施工模擬在施工方案討論與比選方面提供了強有力地保證，清晰直觀地展示了復雜施工工藝的詳細流程;
3)Navigator碰撞檢查，快速幫助設計團隊找到多個設計異常點，通過Navigator軟件對這些碰撞點進行了批注和處理;
4)Navigator精細的成本控制，大大節省了項目不必要的開支。
二、制定BIM分包管理細則、驗收標準
在該項目開始前為業主制定了BIM咨詢服務管理細則和驗收標準
2.1 BIM咨詢服務管理細則
2.2 BIM咨詢服務驗收標準
三、施工布置場地模型建立
主要是用于反應反階段施工場所地變化、資料存檔、后期可以更直觀的查看土方施工、樁基施工、管溝及地鐵轉換結構施工階段的場地布置情況，可以節省翻閱圖紙時間等作用

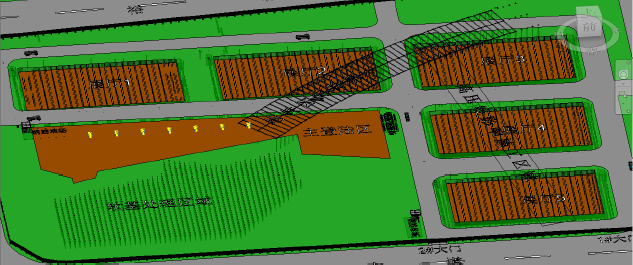

3.1 土方施工階段場地模型
說明：
1、大門及道路布置：本階段開設在會展大道的1#大門以及2#大門;在僚莘路設3#大門，裕和路設4#大門;
2、機械設備布置：本階段投入16臺挖掘機，14臺柴油錘機，4臺旋挖機，2臺25T汽車吊，4臺天泵;
3、堆場布置：材料運輸車輛主要在會展大道及僚莘路行駛;
4、辦公、生活區布置：辦公、生活區布設在場地東側;

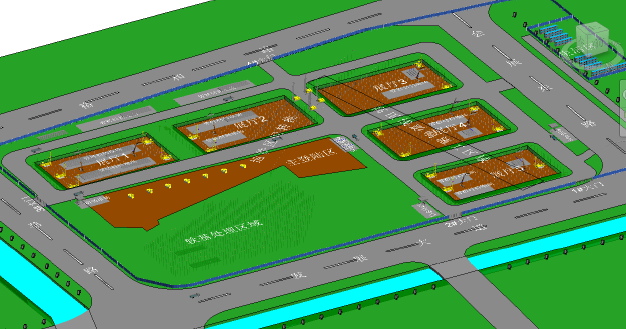

土方施工階段場地模型圖一
3.2樁基施工階段場地模型

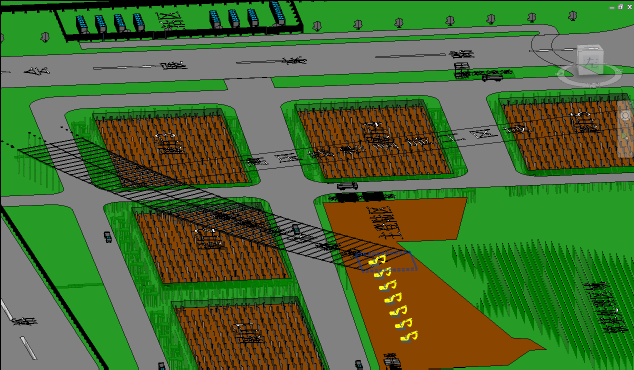

樁基施工階段場地模型圖一

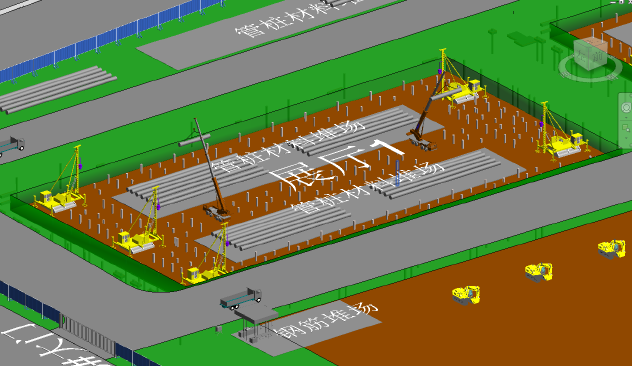

樁基施工階段場地模型圖二
3.3管溝及地鐵轉換結構施工階段場地模型
說明：
1、管溝施工流向為兩個階段：
第一階段：1號展廳、2號展廳、3號展廳;
第二階段：5號展廳、4號展廳、3號展廳;
2、管溝施工流向為：先主管溝，連帶施工次管溝;先施工管溝底板，再施工側壁及頂板;
3、本階段投入16臺挖掘機，14臺柴油錘機，4臺旋挖機，2臺25T汽車吊，4臺天泵。

管溝及地鐵轉換結構施工階段場地模型圖一

管溝及地鐵轉換結構施工階段場地模型圖二

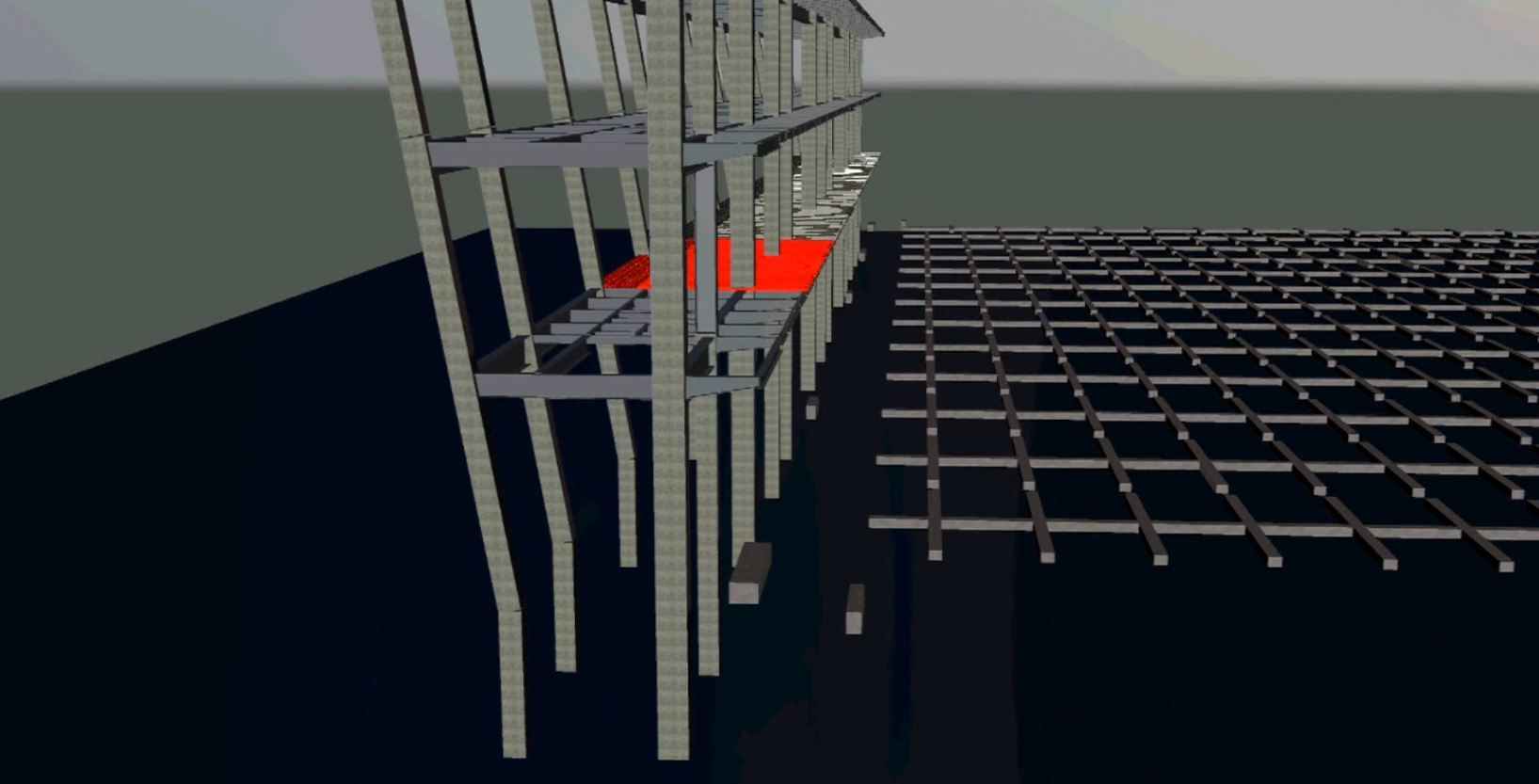

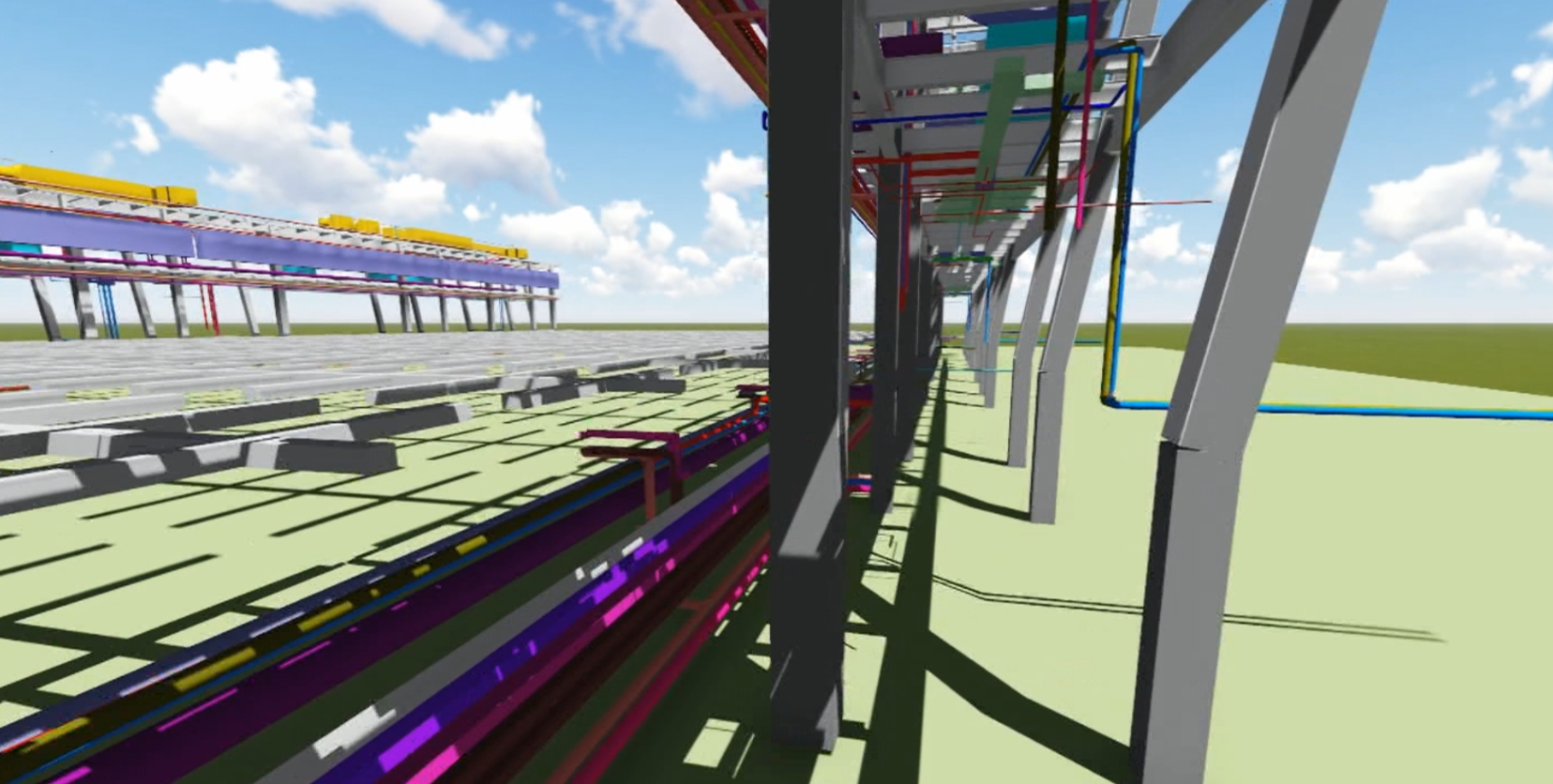

四、施工方案模擬
針對項目重難點方案及組織形式進行施工模擬，保證施工組織有序進行
對施工進行前期預演和論證，能直觀的反映施工程序，有效地完成方案的對比，提高勞動效率。并且能夠預知施工過程中的關鍵控制點，采取有效的強化措施

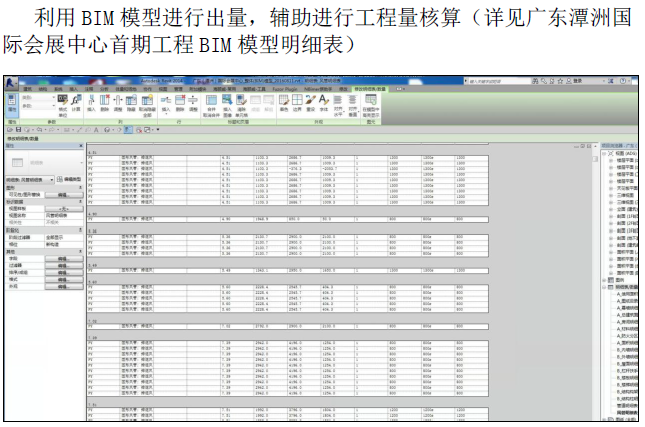

五、工程量輔助計算

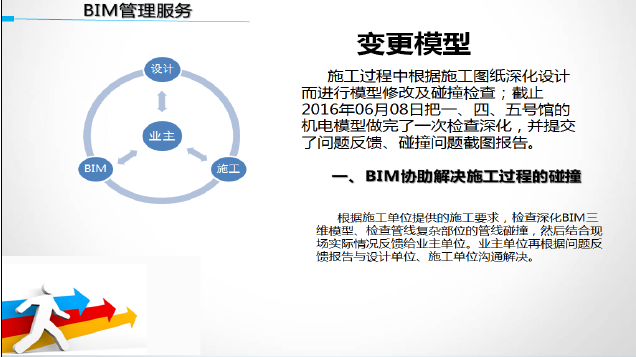

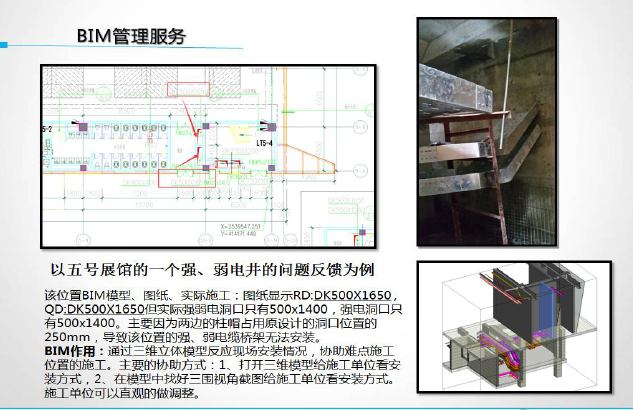

六、變更模型修改

七、無人機實景建模
實景三維模型技術：是借助數碼相機所拍攝的照片、錄像，生成高分辨率的三維模型。完成后，您可在電腦或移動設備上快速方便的查看這些模型。實景三維建模的強大功能在于其提供的令人嘆為觀止的場景，可以實現不一樣的管理方式、不一樣決策方式、不一樣運營方式，還可以借助Bentley的軟件實現一些不可思議的功能。如光照分析、場地規劃、場地測量、地形測繪等。
每天對關鍵的角度進行航拍拍照，記錄施工過程。每周對項目現場進行無人機掃描后出實景模型，監督項目實施進展情況。

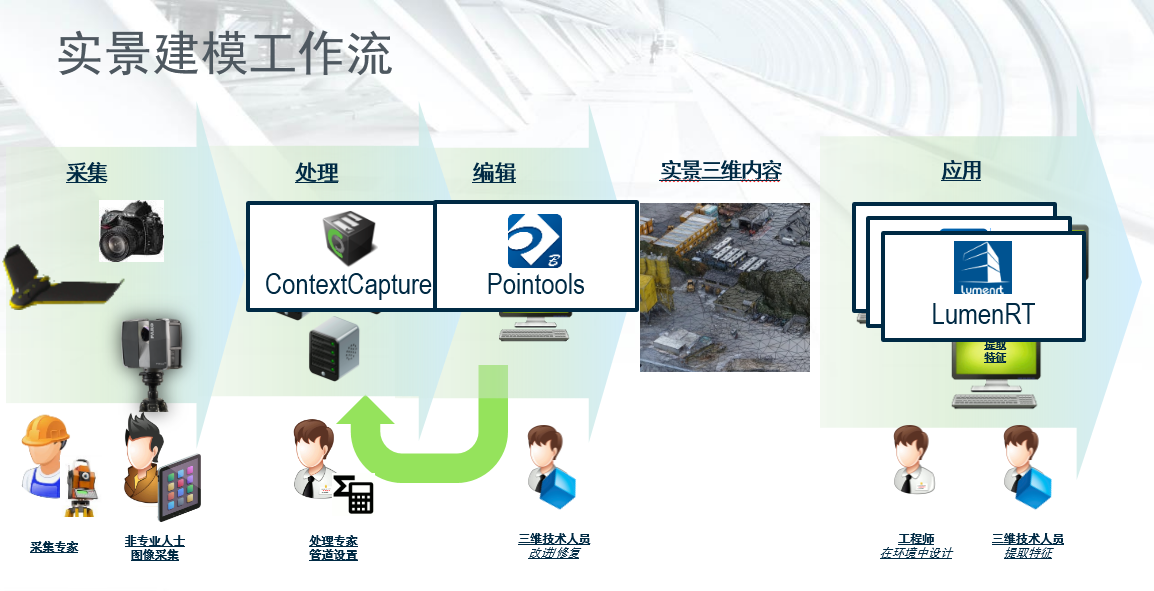

建模原理：照片素材采集→軟件(Context Capture)處理照片→處理帶紋理的實景模型(Pointools和MicroStation)→運用

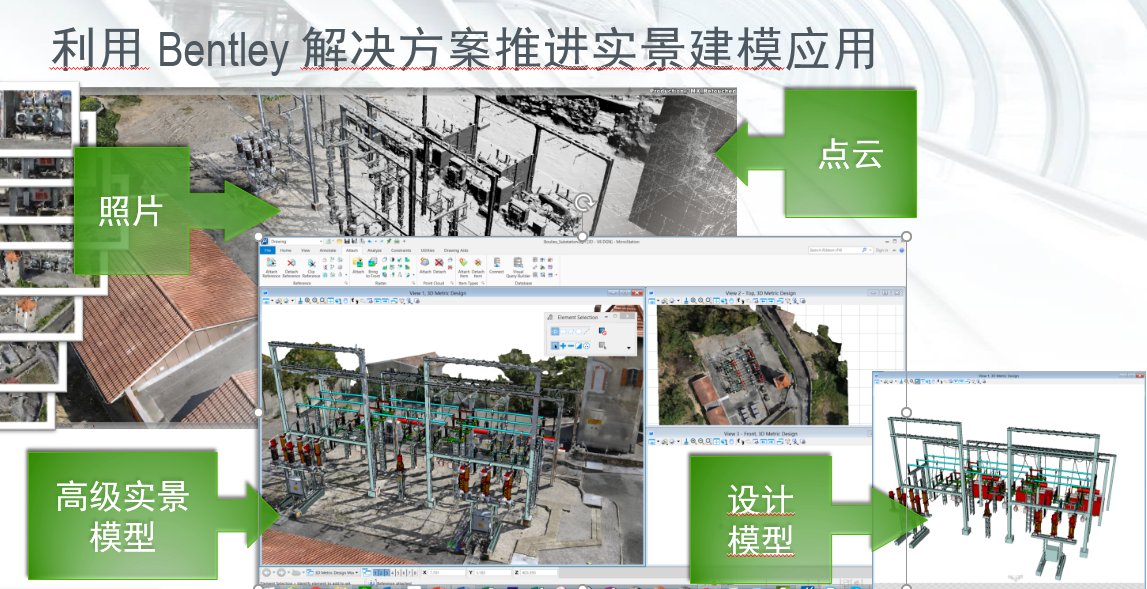

建模原理圖一

建模原理圖二

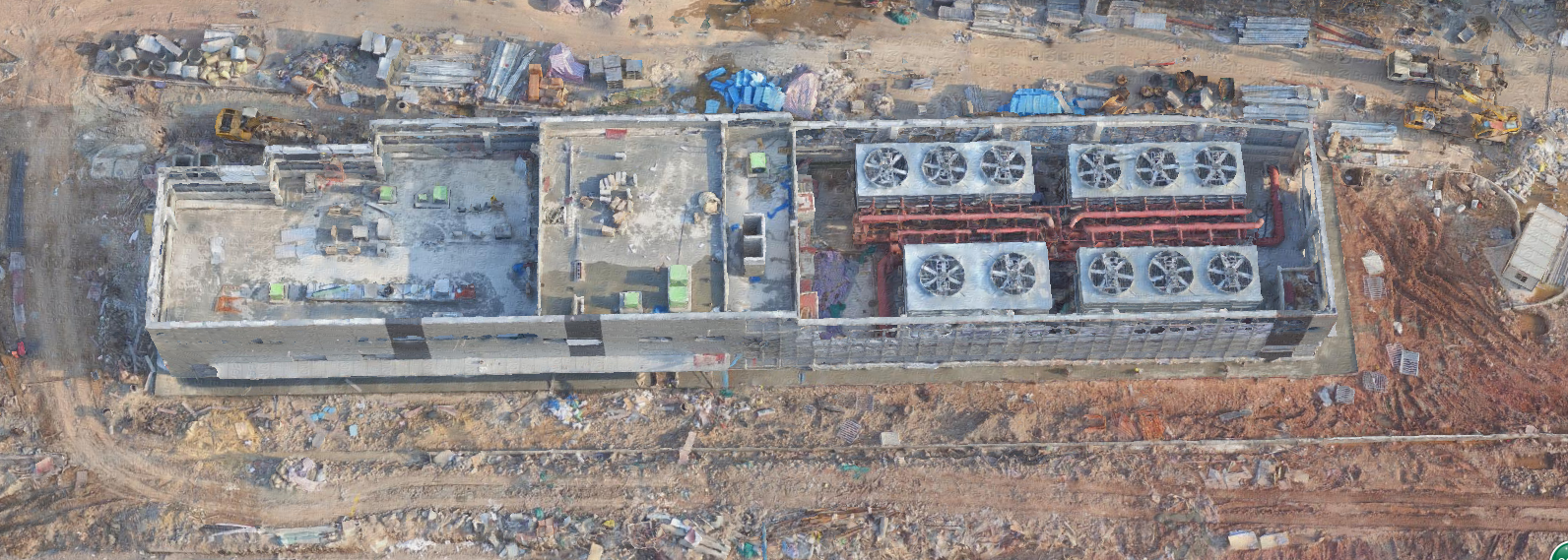

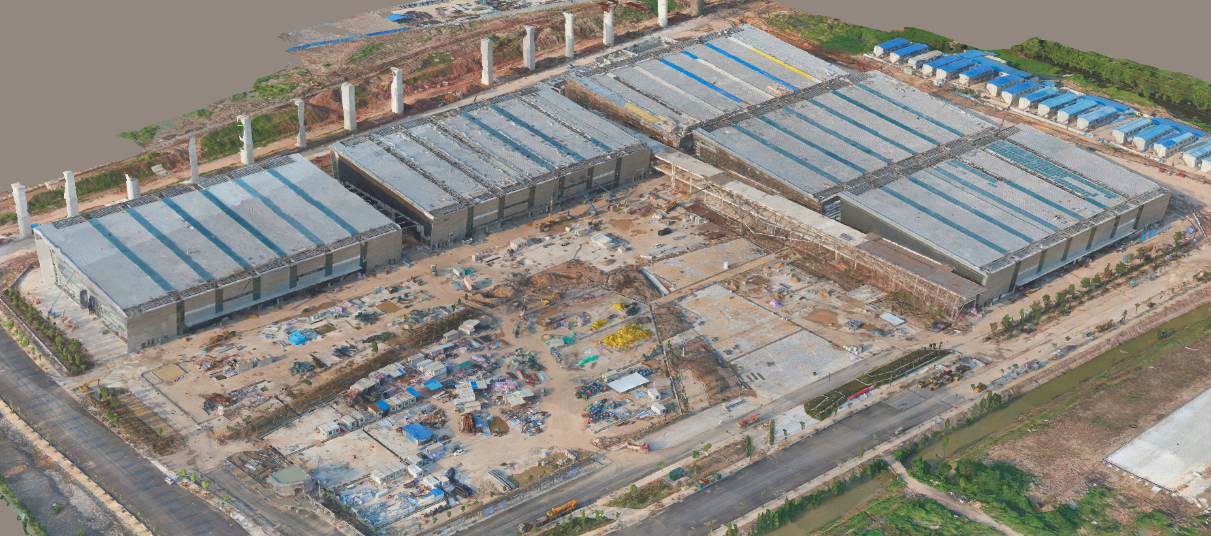

項目實景模型圖一

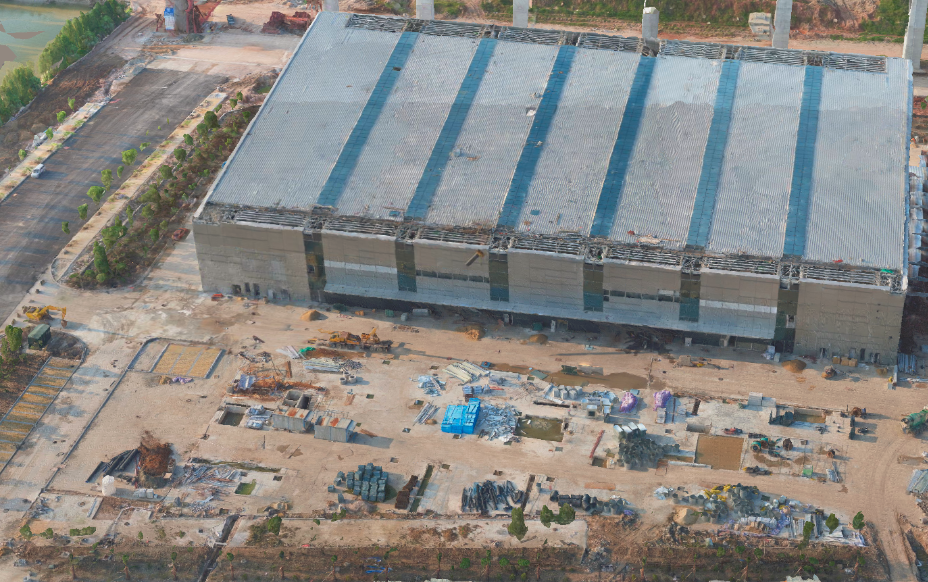

項目實景模型圖二

項目實景模型圖三
項目應用點：
1、項目施工工地布置：通過照片計算處理好的三維實景模型，再借助Bentley的系列軟件對場地進行區域劃分和布置;
2、工程方案研討：通過會議方式直接在模型上對特殊施工區域進行方案研討;
3、工程光照分析：利用實景模型與LumenRT結合，進行光照分析
4、程監督管理：利用實景模型的靜態狀況、間斷性的更新，對項目工程進行監督管理;
5、記錄、現場對比施工計劃：可以把靜態的實景模型作為工程進度資料存檔記錄，還可以通過模型反應工程進度，并且與進度計劃作比較分析工程進度狀況;
6、總結匯報、施工現場實景展示：通過實景模型進行工作匯報、展示現場施工現狀，可節省到現場巡查時間。
7、將原有模型的基礎上拆除改建、新建：運用其他軟件的模型與最真實的環境結合，分析擬建建筑物與周圍環境的相互影響
