鋼結構施工全過程管理包括深化設計、材料采購、構件制造和現場安裝四個階段,每個階段又劃分為若千個工序。鋼結構施工中BIM技術應用會涉及深化設計部門、項目成本管理部門、項目生產管理部門、項目物資管理部門、項目技術管理部門、項目質量管理部門、項目物流管理部門、制作車間等。

1、傳統鋼結構施工問題分析

傳統鋼結構施工過程中信息交換不及時、不準確的問題造成了大量人力、物力、財力的浪費。部分企業和項目已經引人了信息技術，對鋼結構施工進行輔助管理，但由于各輔助軟件之間無法實現數據的及時共享，導致信息共享出現脫節，重復建模工作量也很大，影響了項目各參與方、各專業之間的協作效率和質量。

2、BIM技術在鋼結構施工中的應用優勢

鋼結構BIM技術 應用的核心價值之一就是要解決施工各階段工程信息的共享問題。不同崗位的工程人員可以從BIM模型中獲取、更新與本崗位相關的信息，既能指導實際工作，又能將相應工作的成果更新到模型中，使工程人員對鋼結構施工信息作出正確理解和高效共享，起到了提升鋼結構施工管理水平的作用。在鋼結構施工過程中采用BIM模型替代傳統圖紙，建立新型管理模式，已成為鋼結構施工管理發展的必然趨勢。

鋼結構施工BIM應用體現在多個方面，應達到以下幾個方面的效果:模型信息共享、資源集約化管理、工程可視化管理等。

01

模型信息共享

通過將深化設計模型、工程進度、工程造價等信息的整合，形成BIM模型，實現鋼結構工程在設計、采購、制作、安裝業務上的信息共享和可視化管控。其中深化設計模型應包含零件信息、構件信息、結構信息及材料信息等內容。

02

資源集約化管理

鋼結構施工中的資源需求、材料庫存等信息，通過BIM模型的收集與歸納，按材質、類型等進行篩分、匯總，實現施工過程中的資源需求分析、訂單下達、資源接收、存量分析等集約化管理，并進-步實現施工資源的有效調度。

03

工程可視化管理

采用鋼結構BIM深化設計模型替代傳統圖紙，實現工程可視化管理，包括工程進度可視化管理和工程造價可視化管理等。在工程進度可視化管理方面，以深化設計模型為基礎，進行工程進度信息的導人與轉化;在工程造價可視化管理方面，以精細化的工程量清單為基礎，結合BIM模型更新工程施工的成本信息，進行工程造價可視化管理,實現方便快捷地查詢?cè)靸r(jià)信息。

04

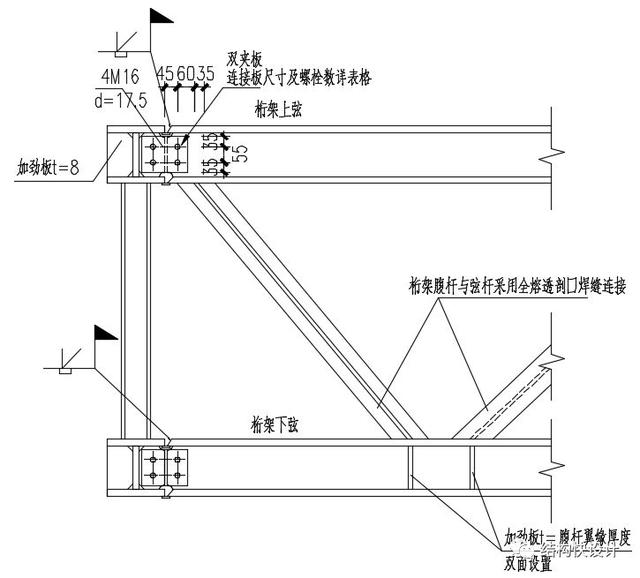

在深化設計階段

基于BIIM深化設計軟件，應用施工過程管理軟件的進度管理模塊功能,進行項目批次劃分和工期計劃編制。將創建的項目批次和工期計劃發送給深化設計部門，傳達項目的工期要求。深化設計部門按照批次和工期要求開展深化設計工作，并按批次進行圖紙等文件的送審。

05

在材料采購階段

應用辦公軟件處理深化設計階段BIM軟件產生的清單文件,編制生成材料采購計劃。采購計劃文件可導人施工過程管理軟件內，生成材料采購訂單。然后進行訂單發放，組織材料采購。材料進廠后，通過施工過程管理軟件的庫存管理模塊對訂單材料進行驗收入庫,將材料檢驗報表文件以附件形式上傳到施工過程管理軟件內，并與原材料信息進行綁定。實現鋼結構構件下料——采購——驗收——管理一體化。

06

在構件制作階段

通過BIM管理軟件進行圖紙文檔管理，統一管理清單、圖紙等文檔，進行后續的生產工藝文件編制工作。通過施工過程管理軟件統一管理生產管理,階段所需的報表，用于統計車間構件加工等信息，統計完成后整理成固定格式，添加并更新BIM模型的施工狀態。如條件具備，構件生產加工信息可通過現代物聯網技術，實現施工過程的實時采集。施工過程管理軟件的庫存管理功能，可對材料出入庫進行管理，定期盤點庫存材料，建立材料出入庫記錄和盤點記錄等。并且在BIM軟件中進行模型與相關資源信息、進度信息相關聯，輔助工程批次的施工進度信息的查看以及進度管理。

07

在構件安裝階段

基于BIM軟件進行鋼結構預拼裝模擬，提前制定預拼裝吊裝、安裝解決方案，通過預拼裝BIM模擬成果進行施工前三維交底、安全施工交底等。保障現場構件安裝施工安全問題以及質量問題。

4、結 語

通過BIM技術進行項目鋼結構施工作業指導與管理，能夠?qū)崿F(xiàn)現場施工信息實時動態共享、使各項穿插工作更順暢、施工管理水平的提高。同時對鋼結構的深化設計費用的降低、工期的縮短、鋼結構工程量清單的提取等方面依然有著實質性方面的效果。關于《鋼結構施工管理BIM應用》今天就給大家?guī)?lái)這么多理論方向的知識分享，謝謝大家。
