NO.1 關于雙向桁架

案例介紹

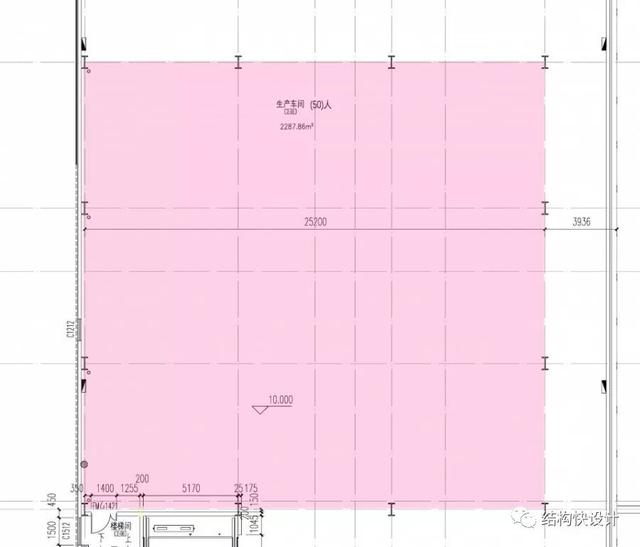

【1】在廠房設計中，有時會遇到大跨度重荷載樓面，如下圖案例中的粉色填充區域，短跨25.2米。建筑主體為二層鋼結構廠房，總高度20米，案例區域為10米標高處的首層頂板。

注：本案例是首層頂?shù)臉敲妫?0米標高），上面還有一層屋面。

【2】活荷載：設備、生產材料、運輸工具等綜合活荷為10KN/m2。

【3】樓面結構方案：

方案一:門剛。

門剛用于單層或多層鋼結構的頂層，荷載不可過大；本案例非頂層，荷載較重，不適合。

方案二：平板網架。

平板網架的邊界條件均為鉸接，對整體參數不利，不適合。

方案三：普通鋼框架，主梁為H型鋼梁，次梁為單向H型鋼梁。本案例跨度及荷載較大，H型鋼梁難以承受（經濟性也不好），不適合。

方案四：雙向交叉桁架樓面，X向與Y向受力梁均為鋼桁架，形成立體受力結構，梁柱節點承受彎矩（上下弦拉壓軸力形成力偶），兩向受力均勻，主體參數合理，相當于鋼結構中的井字梁。本方案即為采用方案。

類似項目實景照片見下圖（采自網絡）。

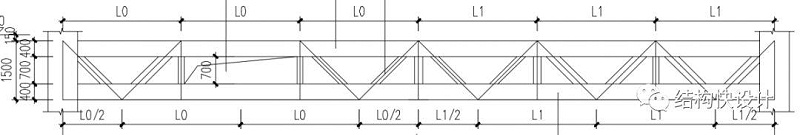

【4】關于案例項目所采用的雙向桁架：

上、下弦及腹桿均為H型鋼。

上弦可鋪鋼筋桁架板+現澆混凝土板或壓型鋼板+現澆混凝土板。

腹桿之間可穿管道，局部穿大型風道時可以抽空腹桿。

NO.2 電算模擬

在YJK中實現

【1】雙向桁架的整體電算是一個難點。

桁架在YJK或PKPM整體建模中不好模擬。

桁架數量與規格較多，真實建模很麻煩。

最簡便的方法是把桁架模擬成為一根H型鋼梁，即等代鋼梁法。

【2】模擬（等代）的方法，是按等剛度原則，支座根據實際情況模擬為剛、鉸、滑動支座。

設計師大多采用撓度相等的原則。

但這種方法不精確，盲目性大；因為在建模時，無法準確估算桁架的撓度與截面。

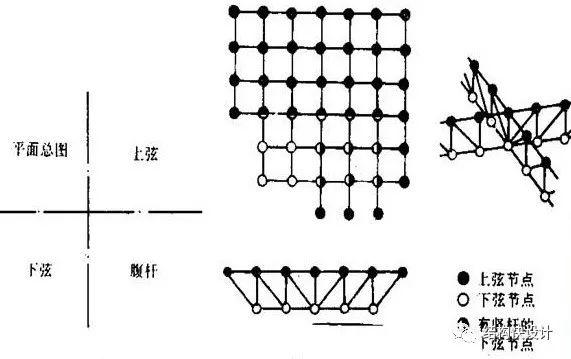

【3】本文推薦的方法是依據《網架結構設計與施工規程》（以下簡稱《規程》）第3.1.3條：“交叉梁系差分法可用于跨度在40m以下的由平面桁架系組成的網架或正放四角錐網架的計算”。

即：采用等代鋼梁建模，將鋼桁架等代為等剛度（抗彎剛度）的鋼梁。

注：依據本條，可知由兩個方向的平面桁架組成的空間桁架體系（本文中所說的雙向桁架）也屬于《規程》范疇，且可以以交叉梁系差分法進行計算。

NO.3 操作流程

具體方法

【1】電算整體建模，桁架均以等代的工字鋼梁輸入，使模型滿足各項計算指標要求。

【2】建模時，等代鋼梁的高度取值：

按《規程》2.0.10條取為約1/14（混凝土屋面）及約1/18（輕鋼屋面）。

注：跨高比數值一定是有條件的，其與荷載條件息息相關。

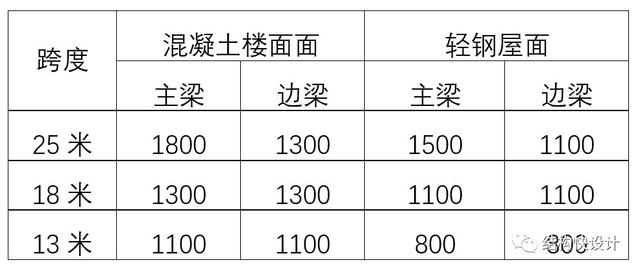

本例的取值見下表。

【3】確定桁架截面：

電算結果滿足指標后，再將電算中的鋼梁截面換算成桁架。

換算公式依據《規程》第3.3.1條，正放結構可簡化為交叉梁系，梁的折算慣性矩按下式計算：

注：為了使換算方便，模擬鋼梁與最終確定的鋼桁架高度最好相同。

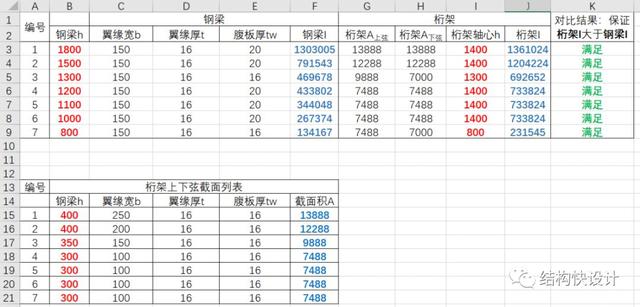

建議制作換算表格，如下圖的excel換算表格（僅為示意）：

注：剛度與自重均應復核，一般來說，桁架的自重要小于等代鋼梁的自重。

【4】根據已經確定的桁架截面，提取整體電算的桁架（等代鋼梁）內力，用3D3S、STS軟件，甚至TSSD軟件，復核桁架的內力及撓度，經必要的調整后，形成最終成果。

NO.4 總結

計算、構造

【1】等代模擬時，整體模型按普通鋼框架計算，梁柱節點均為剛接，兩個方向梁也可以按剛接。

注：當桿件細且長時，剛接與鉸接的計算結果相似。

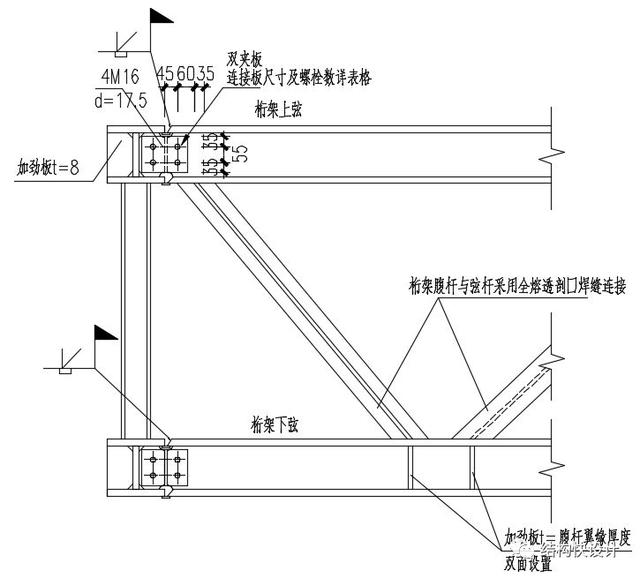

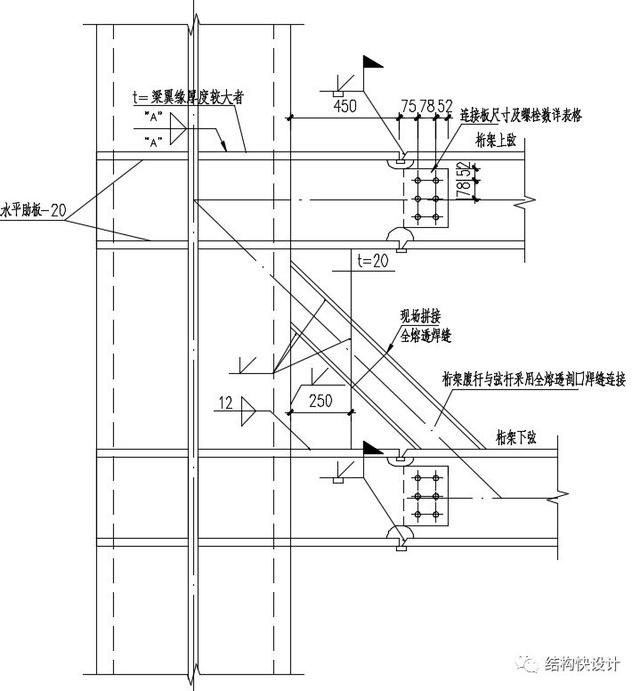

【2】節點（桁架與柱連接節點、桁架間連接節點）：

【3】本篇提出了一個等代鋼梁法的模擬思路，謹供參考。
