一、項目概況

工程名稱：七盤關國際石材城二期標準化廠房-1#廠房

建設地點：四川廣元市朝天區中子鎮七盤關

建設單位：廣元市朝天區工業園區建設投資有限公司

本工程為七盤山國際石材城，建筑面積：21717.76平方米。建筑層數：地上一層，建筑高度12.2m。結構類型：門式鋼架。使用功能：工業建筑。結構設計使用年限：50年。

二、可視化應用

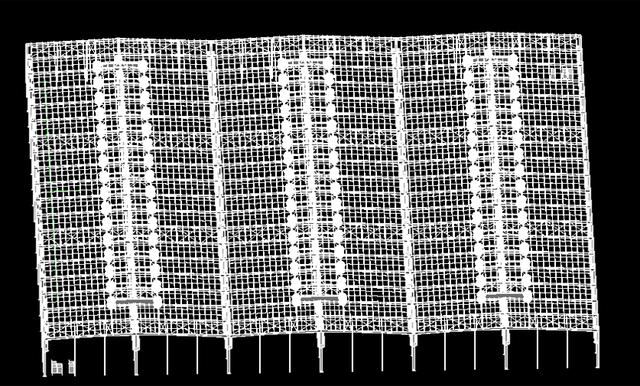

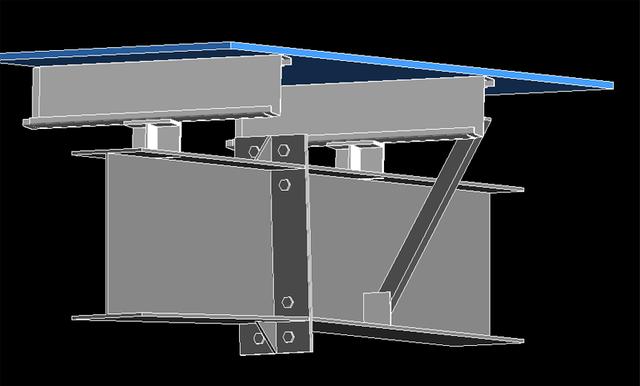

通過建立廠房所有的桿件、節點連接、螺栓焊縫等所有信息通過三維實體建模得到最終的整體模型，該三維實體模型與施工完成以后所建造的實際建筑完全相同。由于圖紙與報表均以模型為準,而在三維模型中建模者很容易發現構建連接有無錯誤,保證了鋼結構 詳圖深化設計中構建連接的準確性。

三、碰撞檢查

廠房施工中會出現鋼結構構件碰撞問題，我們通過navisworks軟件針對鋼結構進行構件之間的碰撞檢查，避免了在施工中出現碰撞后造成的返工問題。

四、模擬構件安裝

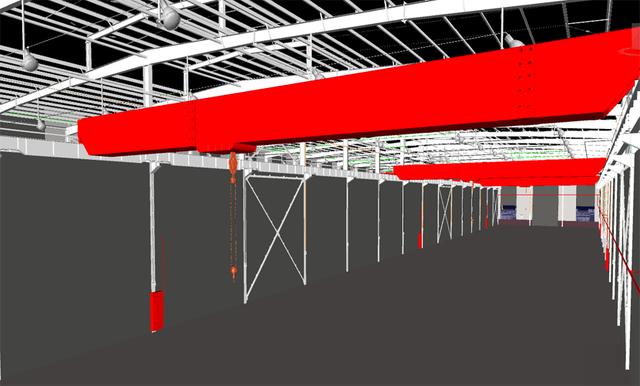

七盤關廠房中設置了大型器械行車，而大型行車因體型巨大，安裝困難，我們利用navisworks軟件進行行車的預安裝。

五、場地布置

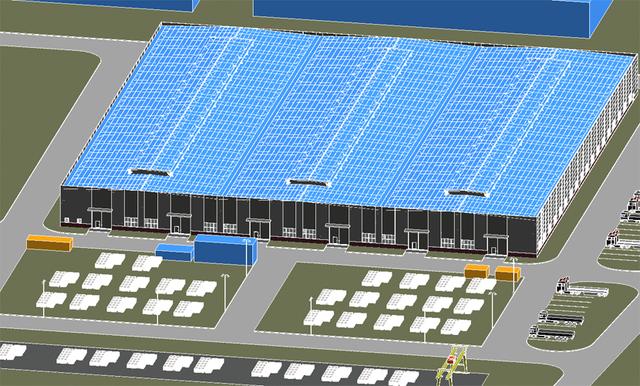

在施工前期我們進行七盤山廠房的場地模擬布置，解決了在施工過程中施工材料的大量堆放以及施工周期考慮不周的問題。通過對施工進度進行漫游模擬，對施工中人財物信息流動過程進行全鎮的真實模擬，為施工的參與者提供更加真實，抑郁接受的實踐方法，有利于減少施工周期及成本，提高施工及管理水平，減少施工事故發生
