在古建筑、古民居、古村落不斷消失的今天，對建筑布局、建筑形制、結構體系和構件尺寸的全面測繪是保護和傳承建筑技術、工藝和價值的最基本、最有效的手段和方法。測繪可以獲得古建筑的具體數據和相關信息，也是文物保護工作的最基本環節。

缺點：設備造價較高，后期處理繁瑣

院落實景模型

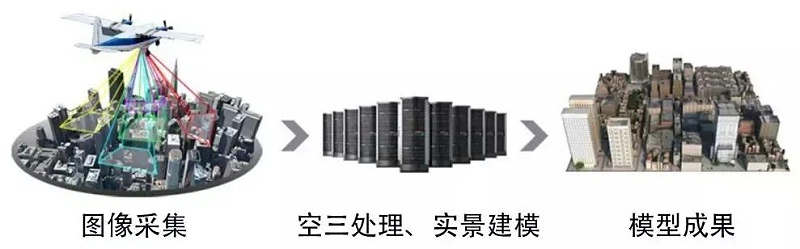

實景模型生產流程圖

三維實景建模技術在繪制建筑群總平面圖中的應用

經三維實景建模軟件處理，其成果可導出攜帶POS信息的點云數據并與CAD軟件對接，從而繪制古建筑群相對精確的CAD總平面圖，測繪及修繕圖。因此，以往以小板手繪措施，結合測距儀、經緯儀和水準儀的讀數的總平面測繪方法，可以完全被三維實景建模方式取代。

三維實景建模技術在繪制古建筑立面圖中的應用

古建筑的立面圖包括其單體的正立面、背立面和兩個側立面。以往的建筑學測繪，經常采用竹竿和皮卷尺、鉛垂球來測量建筑高度，近些年借助激光測距儀和三維激光掃描儀來進行古建筑立面測繪。這些測繪方式的優勢和弊端在前文中已提及，這里就不再多贅述。

如需形成CAD立面圖紙或修繕圖紙，可借助點云工具或光柵化立面圖像信息，在CAD中重新繪制即可，修繕正立面圖和背立面圖。

三維實景建模技術在繪制古建筑節點大樣圖中的應用

古建筑的節點大樣圖包含了類似磚雕、脊飾、斗拱等不同位置的大樣。此類構件的線條、圖案較為復雜，因而節點大樣圖往往是古建筑測繪中最耗時、難度最大的。采用三維實景建模技術，可真實還原建筑物重要節點的樣式信息、尺寸信息和材質信息，亦可作為數字化三維檔案留存。利用空中、地面結合的三維實景建模技術，可真實反映了古建筑的斗拱樣式、彩畫風格和材質信息，這些數字化檔案亦可導入Autodesk或Bentley相關軟件進行矢量化處理。

浙江省某古建筑斗拱實景模型3

景建模技術在古建筑測繪中的弊端

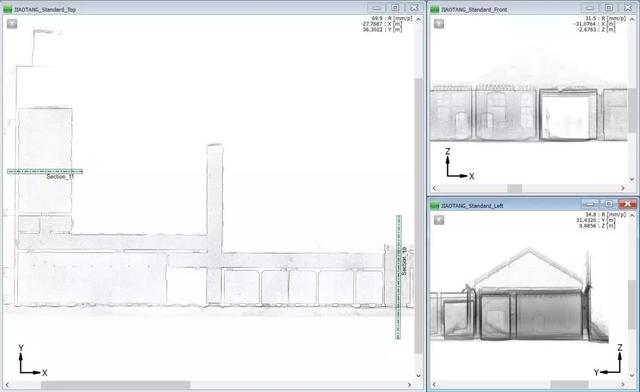

SLAM點云平面、剖面映射數據

對于周邊樹木較多的古建筑群，較難提取建筑的立面信息

敦煌莫高窟塑像模型對比圖

本文作者：?jiǎn)潭黜⑸写鬄?內蒙古建筑職業技術學院裝飾與藝術設計學院
