AECOsim Building Designer是一款對任何規模、形態和復雜程度的建筑進行設計、分析、構建、文檔制作和可視化呈現的BIM軟件。能幫助不同建筑專業與不同地域分布的團隊之間就設計意圖達成有效溝通，消除二者之間的溝通障礙。 另外AECOsim Building Designer 提供 BIM 先進技術，讓您更有自信、更快地交付高性能建筑，對您的設計、工作流、工具和交付成果充滿信心。

　　結構模塊是指混凝土或者鋼結構的梁、柱、板，那么從他們延伸出來的問題一般有：能否自定義、混凝土結構能否實現配筋出加工圖等等。在這里，我將根據我碰到的問題，根據我的理解，向大家解析：

　　第一，結構模塊是支持自定義的，這點毋庸置疑;

　　第二，在AECOsim Building Designer bim軟件里，混凝土結構無法自動配筋，只能把它們導到ProConcrete里面進行配筋以及出詳圖，那如果是鋼結構的話，也是一樣的;

　　第三，結構模型可以通過ism端口導入STAAD進行分析計算，也可以導入Prostructure里進行詳圖深化;

　　第四，結構模塊包含了部分參數化模型，如鋼桁架、輕鋼擱架、托梁、鋼框架、壓型板、樓梯、扶手等。

　　建筑模塊包含墻體、屋頂、房間定義、以及門窗、桌子、椅子等用具;不管想調用什么家具設備等實體，都可以從網上直接下載模型應用;并且有必要的話還可以進行參數化定義。

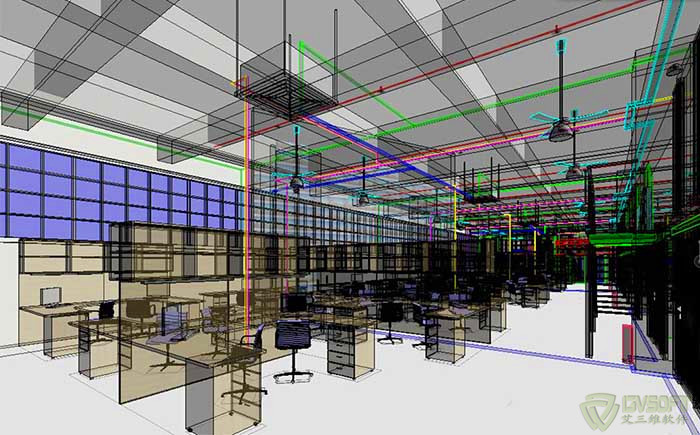

　　設備模塊(BBMS)，它包含了暖通(HVAC)和給排水(Plumbing)兩大設計模塊，同時也支持?jǐn)U展。那么像通常咱們比較經常聽到的，管線綜合，就是這個模塊在做的事情。

　　暖通包括矩形、圓形、橢圓形風管，風口裝置，以及風管設備;

　　給排水包括水管，接頭、法蘭墊片、閥門、地漏、水槽、水箱、壓力表等儀器、水泵等。

　　電氣模塊(BBES)，它提供了幾種解決方案，如：

　　動力、照明系統，它可實現快速布置燈具、照度計算、統計報表、照明系統圖;

　　火災報警系統，確定煙感、溫感保護范圍，自動生成系統圖、統計報表;

　　橋架設計系統，布置橋架，布置支吊架、托臂，統計報表。

　　關于后期處理，AECOsim Building Designer還能進行碰撞檢查、漫游、動畫模擬、出布置圖。

    AECOsim Building Designer里面的出圖方式是通過直接在模型上切個面，然后放到另外一張圖紙上去的，那么你要出哪里的圖紙就在哪里切，切出來的模型系統會根據已經定義過的方式，自動放在圖框里。但是正常來說除了部分設備在出圖的時候會自動帶有標注和尺寸外，大部分還是得手動標注尺寸。

    圖紙會自動根據切出來的范圍生成圖紙，如果調用的設備足夠精確的話，那還可以直接出設備的圖紙。但一般情況下是不建議這樣去做，第一，會比較費工夫;第二，一般調用的設備跟實際不一定完全相符;正常來說，它所出的圖紙是布置圖，哪個設備布置在這個模型的哪個地方，它的圖紙主要是描述這個方面，如果還要再詳細，那最好借用其他專業軟件。
