水電站介紹

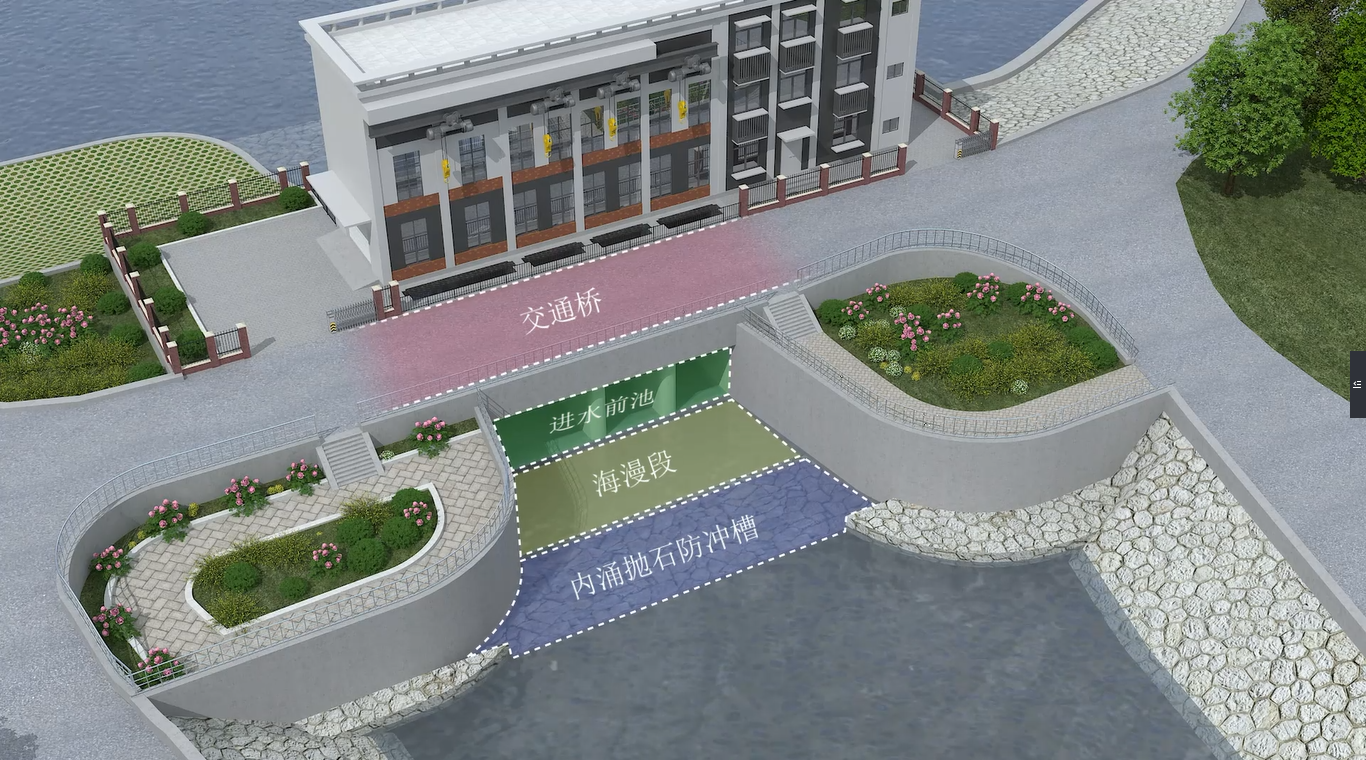

欖核鎮萬安泵站按照50年一遇防洪標準設計、10年一遇24小時暴雨不成災的排澇標準設計。主要建筑物有內涌拋石防沖槽、海漫段、交通橋及進水前池、主泵房、消力池、外江海漫、拋石防沖槽組成。泵站總排澇設計流量為6m³/s，配套2臺功率200kW的水泵，閘門凈寬6m。

萬安水電站1

主要工程量：土方開挖4742.82m³，鋼筋制安760.4t，混凝土澆筑3500.27m³。

工期目標：491天。

質量目標：創“廣州市建設工程優質獎”、“廣東省市政優良樣板工程”。

安全目標：創廣東省水利建設工程文明工地、廣州市綠色施工工地。

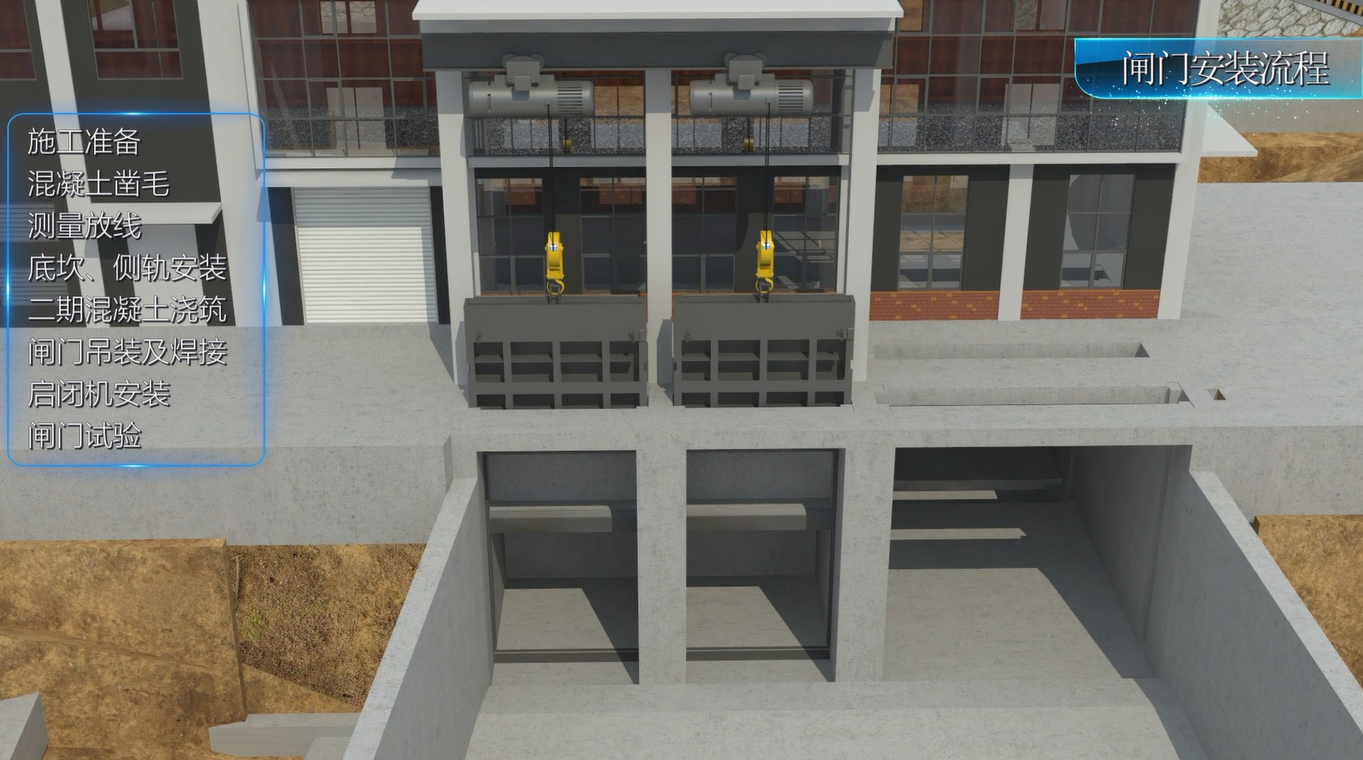

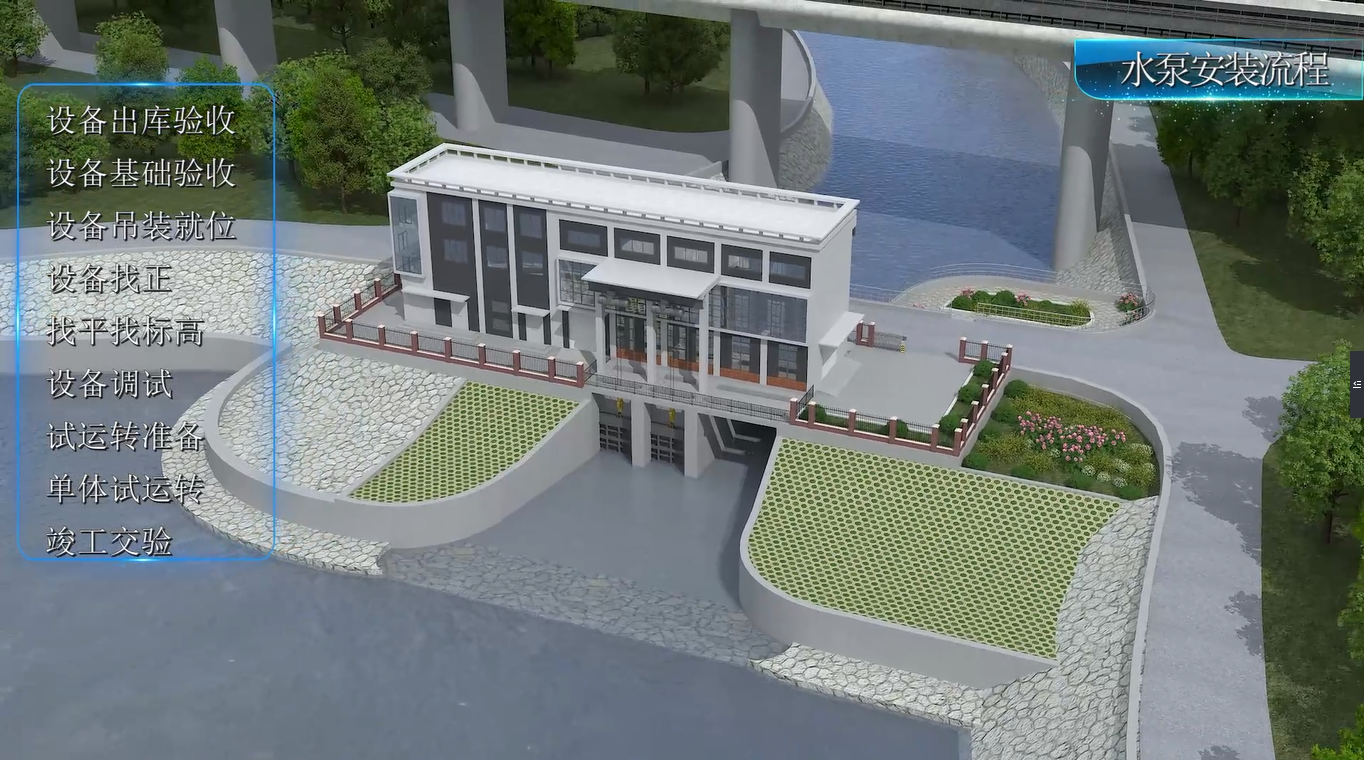

視頻全長6分26秒，為我司動畫部門制作，主要介紹了圍堰、樁基、砼結構、金屬結構施工工藝流程。

施工工藝流程

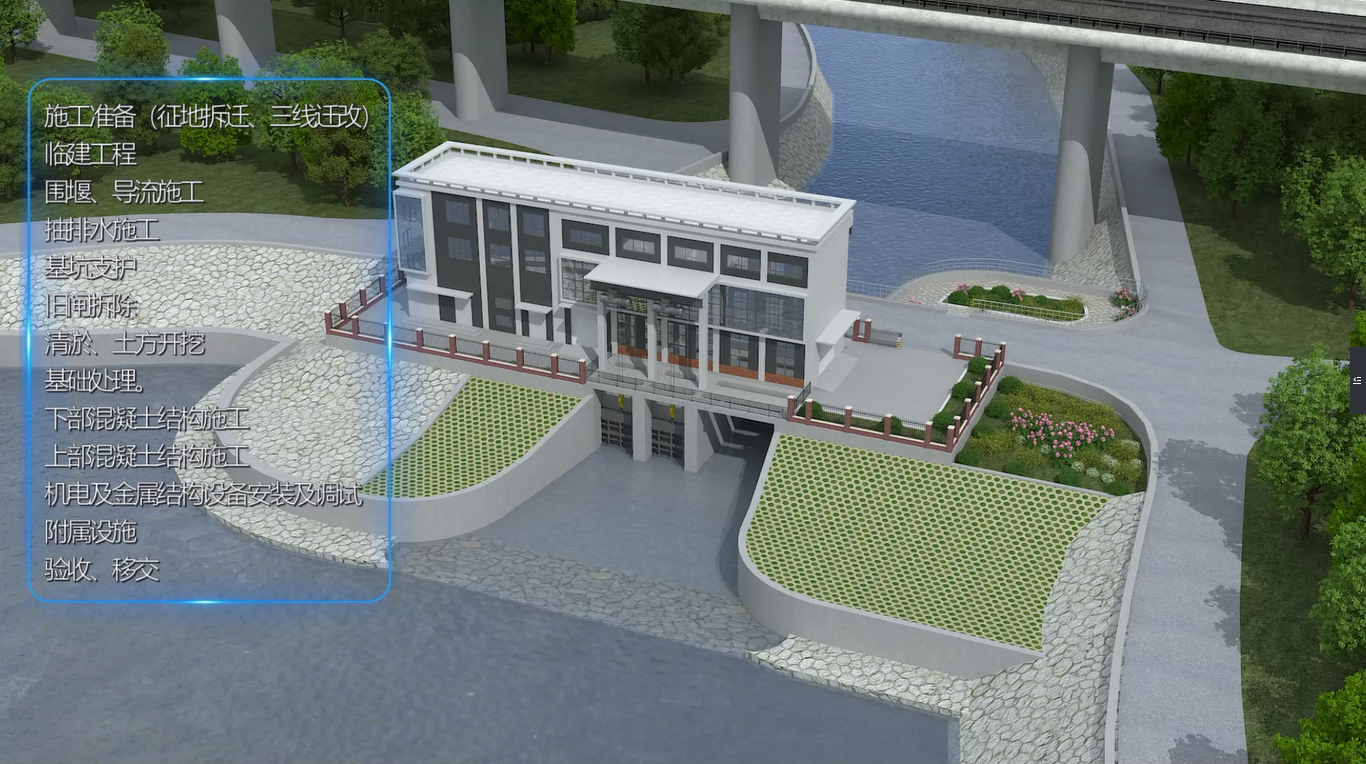

1.總工藝流程

施工準備（征地拆遷、三線遷改）→臨建工程→圍堰、導流施工→抽排水施工→基坑支護→舊閘拆除→清淤、土方開挖→基礎處理→下部混凝土結構施工→上部混凝土結構施工→機電及金屬結構設備安裝及調試→附屬設施→驗收、移交。

2.圍堰施工

圍堰施工：內涌采用鋼板樁+膜袋砂圍堰，長35.75m、寬4.0m，內涌側坡比為1:2.0，基坑側15m拉森Ⅳ鋼板樁；外江采用雙排21m拉森Ⅳ型鋼板樁、內填土工膜袋砂，圍堰長126.44m、寬度5m。施工期間采用4臺45KW泵抽水換水。

萬安水電站3

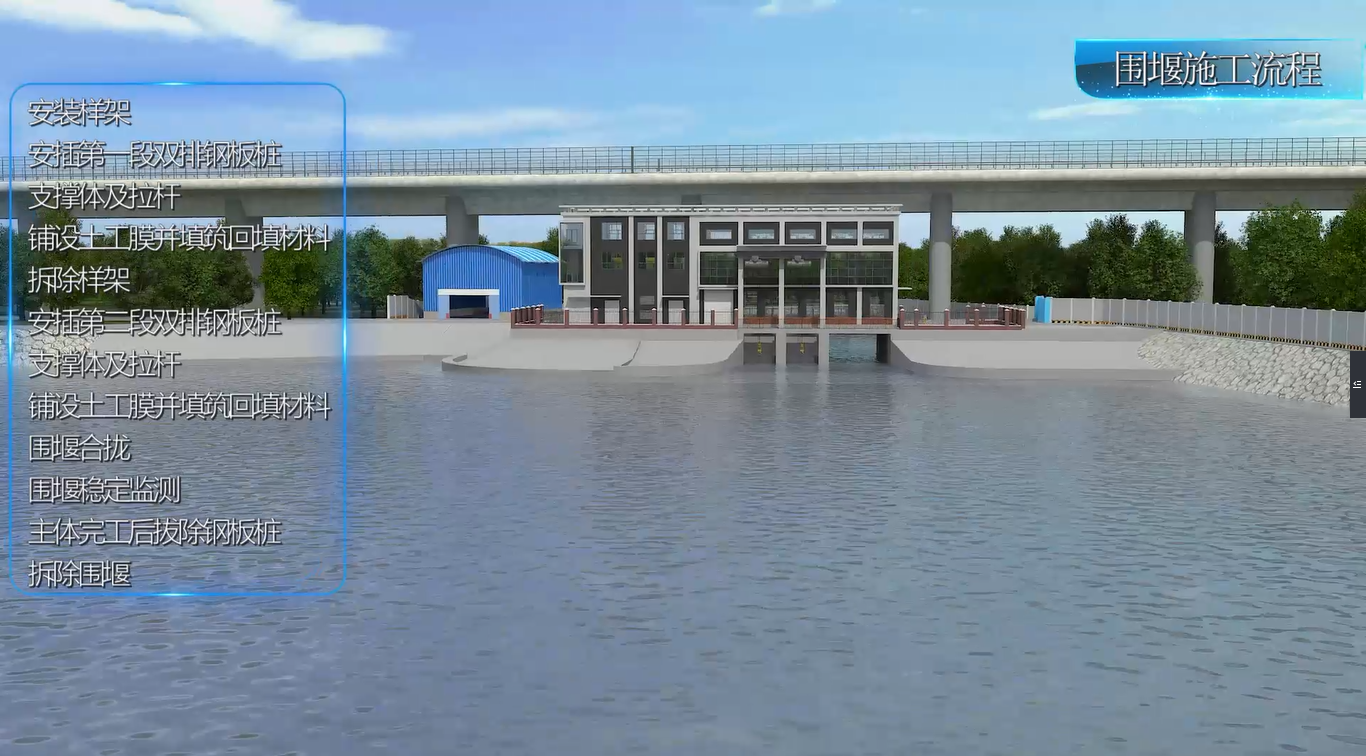

圍堰施工工藝流程：安裝樣架→安插第一段雙排鋼板樁→支撐體及拉桿→鋪設土工膜并填筑回填材料→拆除樣架→安插第二段雙排鋼板樁→支撐體及拉桿→鋪設土工膜并填筑回填材料→圍堰合攏→圍堰穩定監測→主體完工后拔除鋼板樁。

萬安水電站4

3.樁基施工

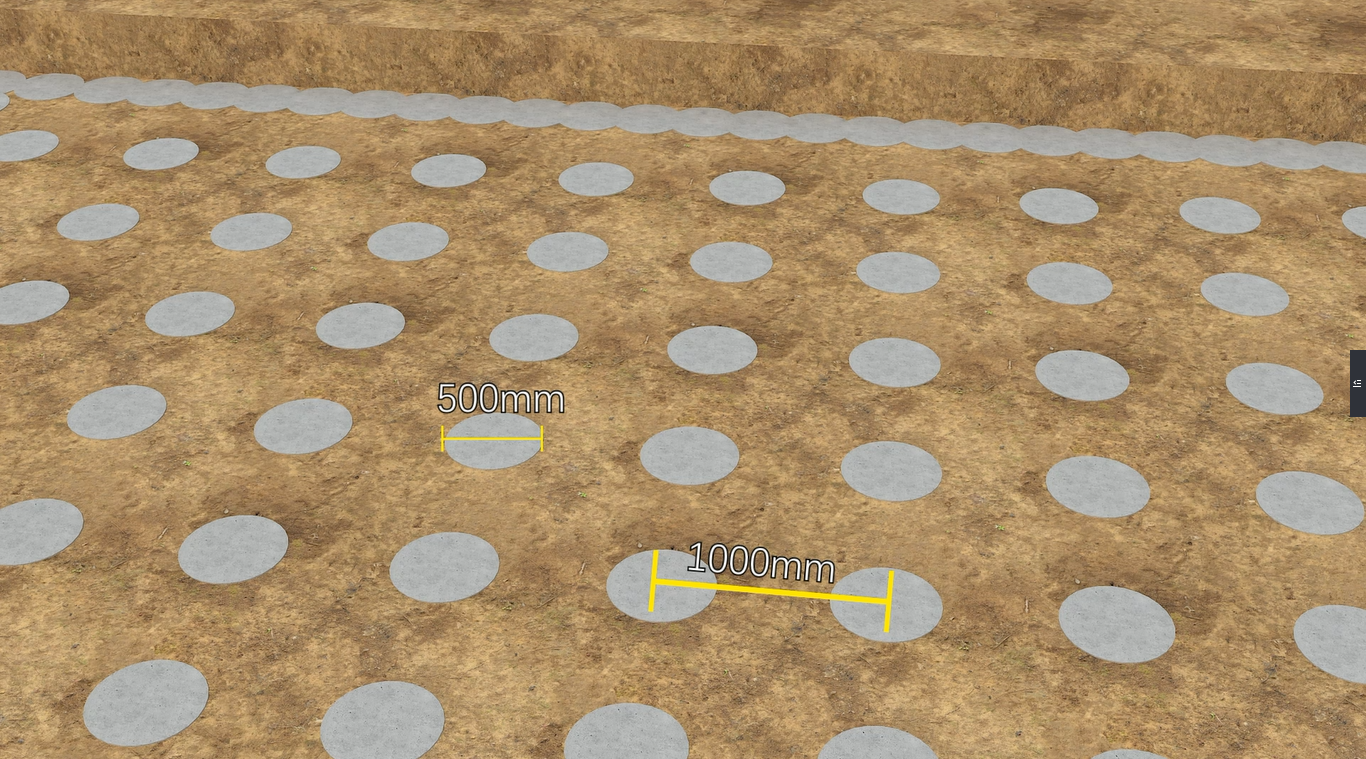

樁基施工：地基處理采用水泥攪拌樁基礎，樁徑Ф500mm，間距1000mm，樁長18m，采用“四噴四攪”施工工藝。

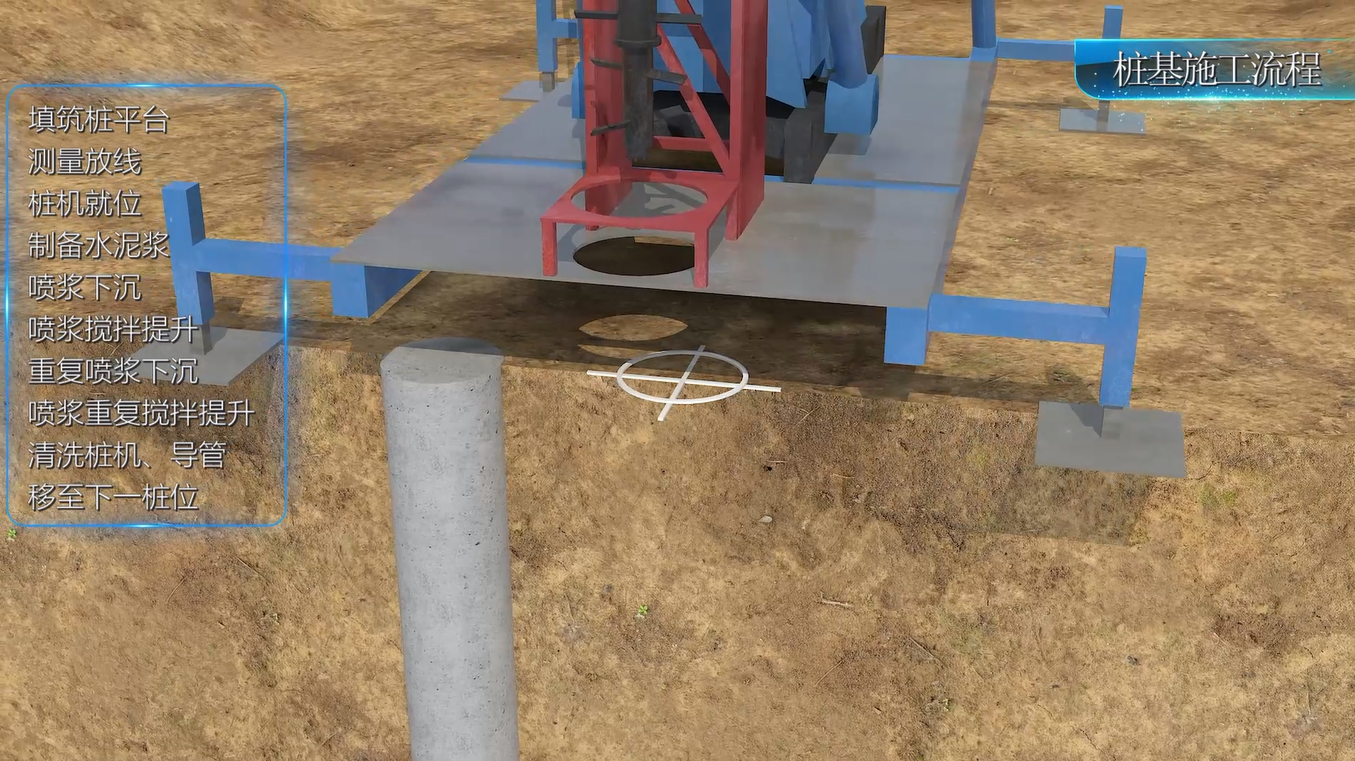

工藝流程：填筑樁平臺→測量放線→樁機就位→制備水泥漿→噴漿下沉→噴漿攪拌提升→重復噴漿下沉→噴漿重復攪拌提升→清洗樁機、導管→移至下一樁位。

萬安水電站6-樁基施工流程

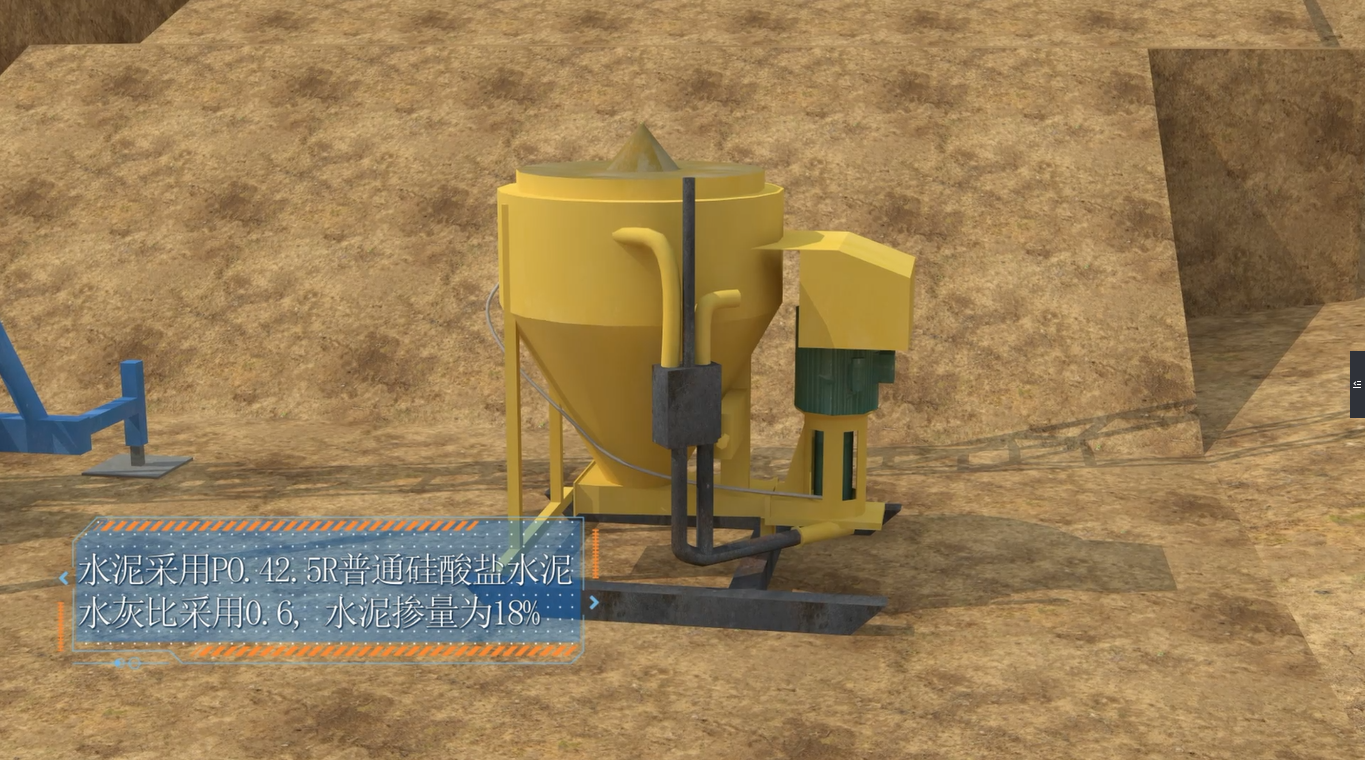

技術參數：提升速度0.8m/min，注漿壓力：0.4～0.6MPa；攪拌樁鉆進速度0.8m/min。水泥采用P0.42.5R普通硅酸鹽水泥，水灰比采用0.6, 水泥摻量為18%。

萬安水電站7

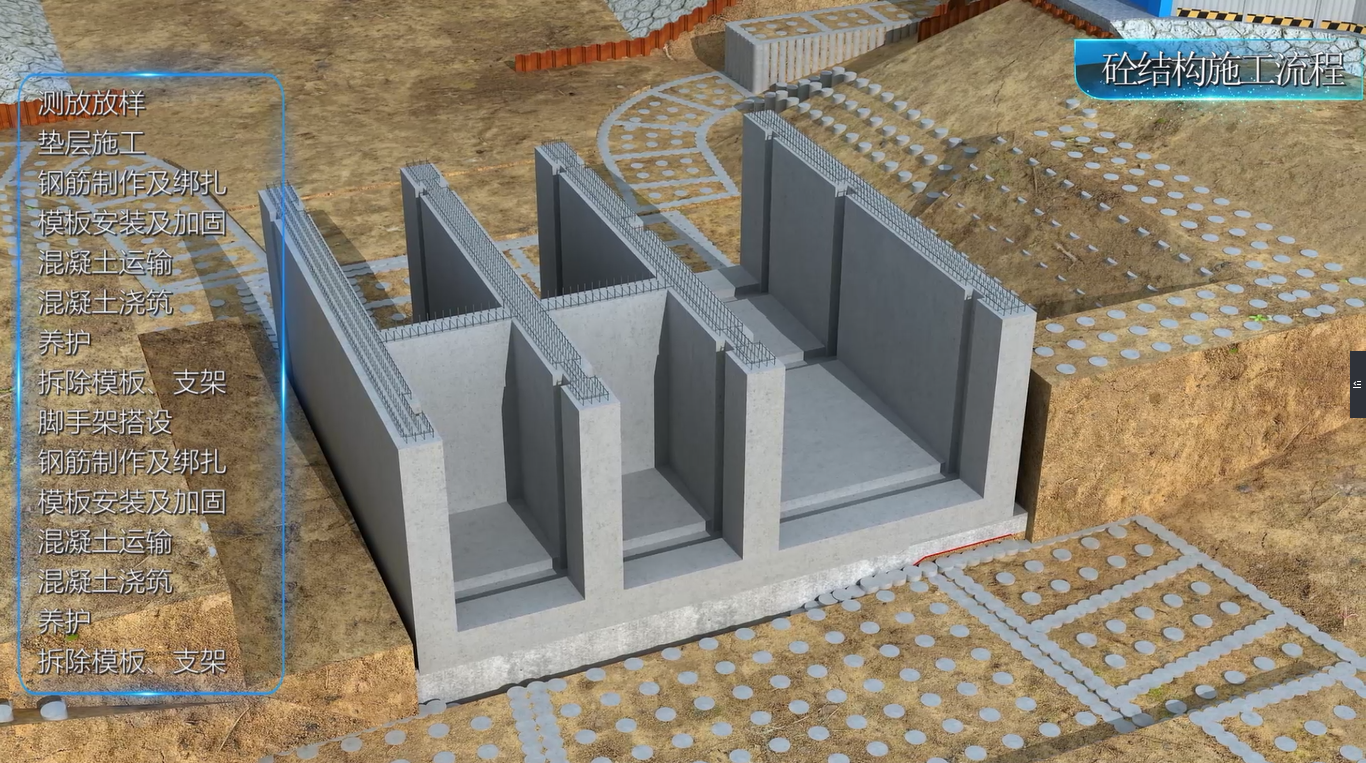

4.砼結構施工

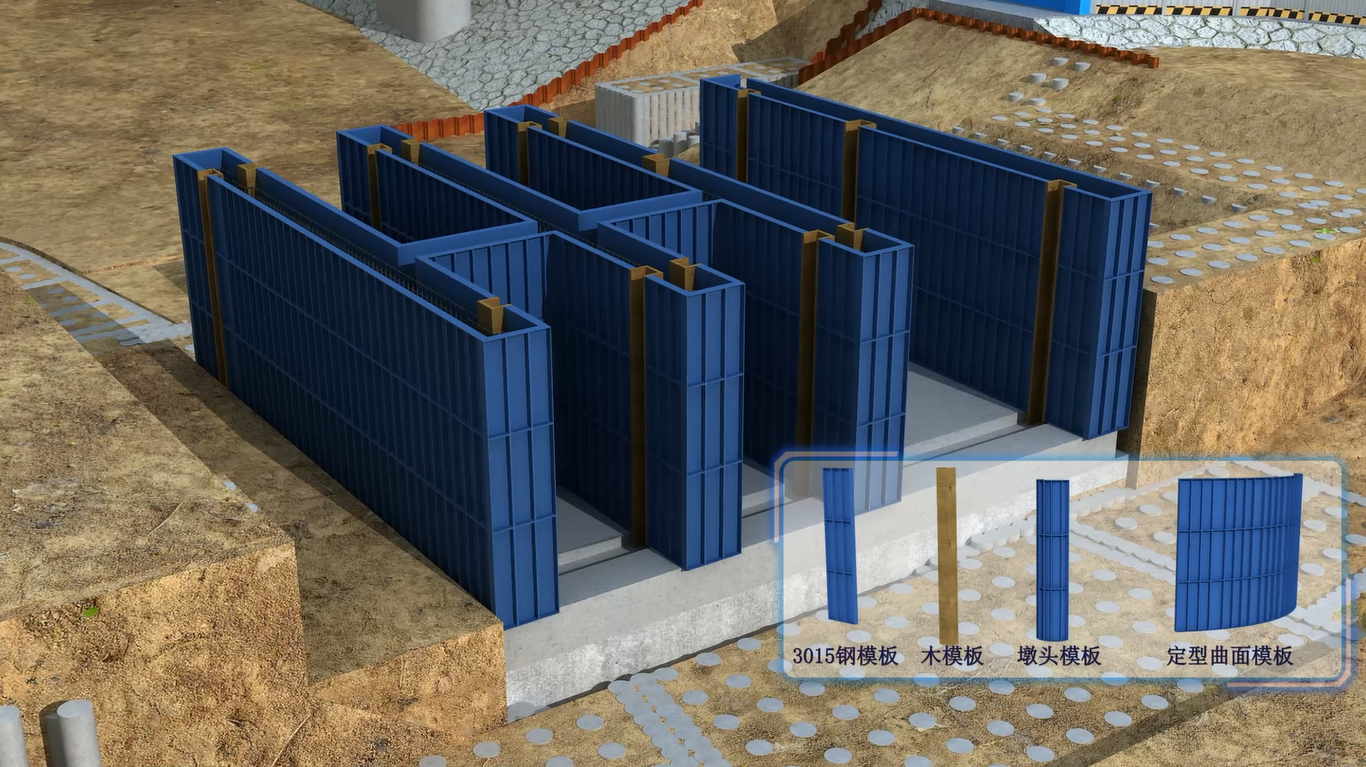

砼結構施工：閘室、泵房段，寬度15.4m，長度15m，先填筑50cm厚6%水泥石粉墊層，壓實系數滿足0.95；再澆筑10cm厚C15墊層砼，凝固后進行底板鋼筋安裝，底板采用φ16、φ25雙層雙向鋼筋，墩墻采用φ14、φ16雙層鋼筋，間距為20cm×20cm，為方便邊墻模板安裝，澆筑底板時同時澆筑30-50cm邊墻。底板混凝土澆筑完成后對邊墻進行鋼筋及模板安裝，模板采用3015鋼模，墩頭及弧形翼墻外露面采用定型曲面模板，門槽采用木模板。采用對拉螺桿固定，拉桿外穿套管，間距和排距均為0.75m。砼采用汽車泵進行澆筑，澆筑采用水平分層鋪筑，鋪筑厚0.4m，φ50振搗棒進行振搗，振搗時間以混凝土表面不再顯著下沉，不再出現氣泡，表面泛出灰漿為準。

萬安水電站8
