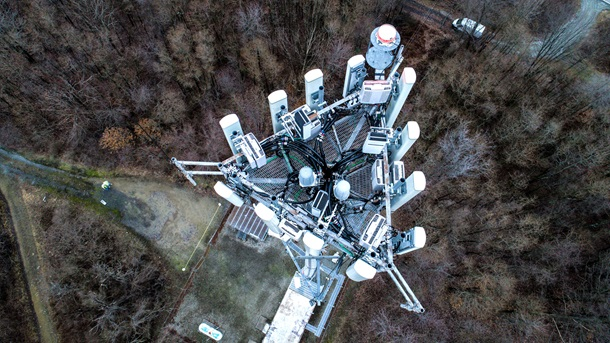

檢查通訊塔通常需要關閉場地，并由專業索具團隊攀爬到塔上進行作業，這不但成本高昂、耗費時間，且危險重重。如果不可攀爬，則必須使用一個升降工作平臺，以便對天線和設備進行近距離檢查。由于通信塔數量眾多，而且通常位于難以到達的地點，因此很難重復記錄準確數據，也就無法全面掌握資產信息。

現在，用無人機采集圖像信息不僅可以獲得照片和視頻。采用 ContextCapture 的實景建模技術，可以自動將這些圖像轉換為精確且可以測量的塔架或變電站三維模型，然后將其導入現有的工程應用程序或與資產和檢查記錄相關聯。

實景建?？珊?jiǎn)化通信資產的運營和檢查

·讓新設計能夠納入現有環境，便于規劃和擴展

·支持關聯數據和地理信息，便于資產管理

·可實現綜合分析和設備識別

·在執行維護操作前評估腐蝕情況或其他問題

·便于更頻繁地采集資產信息而很少或無需停工

·降低現場勘測所需的時間成本并提高工作效率

·降低人工檢查帶來的健康和安全風險

案例分享

1.斯普林代爾單極天線項目

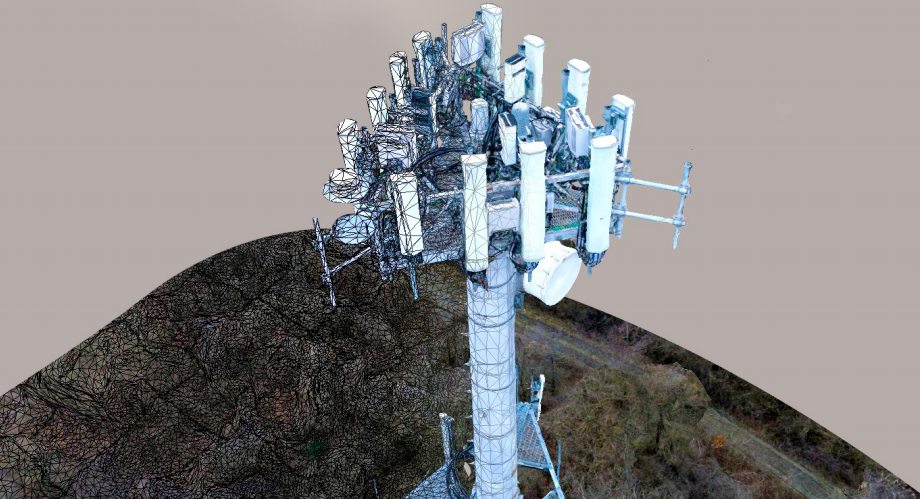

斯普林代爾單極天線項目位于賓夕法尼亞州斯普林代爾，是手機信號塔天線實景建模項目。該項目由無人機服務公司 Eye-bot Aerial Solutions 發起，旨在通過建立具有 透明、復雜的交叉支撐垂直單極子結構模型來幫助改善準 確性和工作流。由于僅使用無人機攝影測量為這些信號塔建立模型極其困難，因此Eye-bot 在數據采集過程中融入了 LiDAR 掃描技術，并使用了必要的軟件來配合兩種測量方法。

項目團隊利用 ContextCapture 處理來自不同數據源的圖像并生成精準的三維實景模型，然后分享給各利益相關方。實景模型有助于消除手動檢查帶來的風險，讓項目團隊可以精準測 量結構，并讓新設計能夠納入現有環境，便于規劃和擴展。ContextCapture 和實景建模功能在提高電信行業工作效率方面展 示出巨大潛力。

項目解決方案選擇：ContextCapture

2.輸電塔周邊區域分析

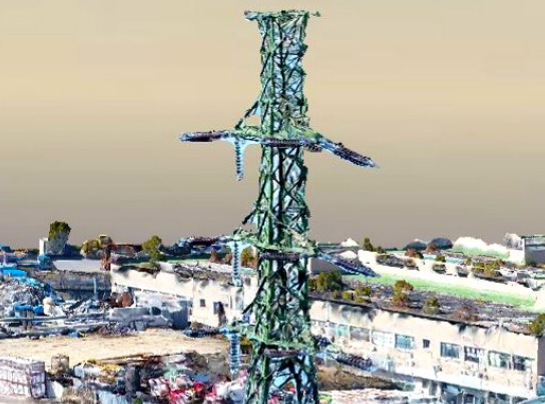

為了確定在韓國大光州大都會地區遷移輸電塔的最佳地點，GeoINT 需要對該建筑結構的周邊區域進行勘測和建模?？朔閸绲牡匦螚l件是他們面臨的主要挑戰。為了確保勘測員安全無虞，GeoINT 使用無人機對該區域進行拍攝并獲得準確的地形信息，以便客戶合理決定將輸電塔遷移到何處。

項目團隊采用 ContextCapture 處理照片并生成該區域的三維實景模型。他們還使用 LumenRT 為客戶提供仿真可視化視圖， 幫助分析和確定理想的遷移地點。航空攝影測量和 ContextCapture 降低了現場勘測所需的時間成本、提高了安全性，同時讓團 隊能夠以實際項目成本的 30％ 建立仿真三維網格，并在兩周內交付最終模型。

項目解決方案選擇：ContextCapture、LumenRT

3.發送器和接收器老化管理

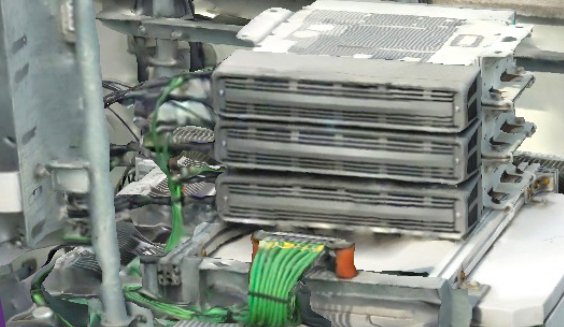

為了確定首爾金川洞區無線通信基站和周邊設施的運行狀態并制定維護計劃，IAAN Soft 采用實景建模技術進行了準 確的數據收集和分析。中繼裝置和通信電纜的虛擬實景模 型有助于識別老化設備的狀態和改進維護計劃決策。

通過使用 ContextCapture，該公司在 4 小時內創建了準確的三維實景模型，節約了時間，將工作效率提高 50％，并節省約 27％ 的項目成本。該團隊使用 Descartes 優化三維實景模型，并使用 MicroStation 建立更換設備模型，而 MicroStation 在執行 維護操作前就發現了問題。他們借助 Bentley 交互式實景建模和分析技術在短短兩天內便完成了該項目。

項目解決方案選擇：ContextCapture、Descartes、MicroStation

4.4G 和 5G 手機信號塔檢查

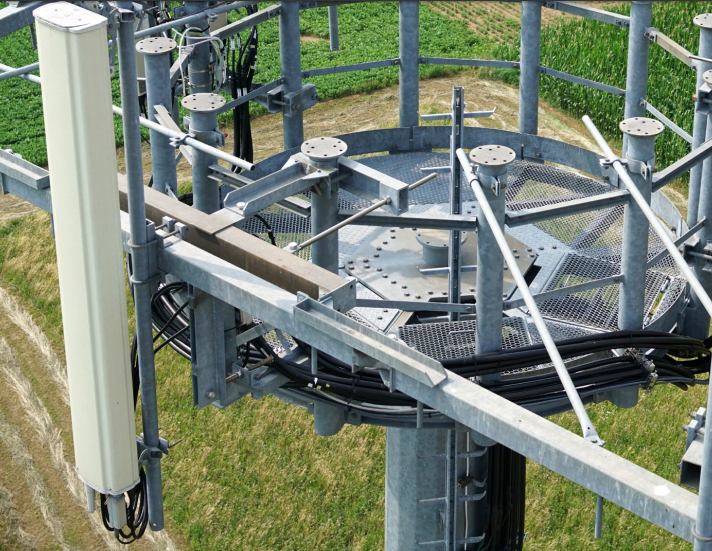

意大利電信集團技術合作伙伴 Seikey 啟動了數據采集和 實景建模項目，旨在規范意大利 11,800 個無線電基站 (RBS) 的檢查流程并促進各利益相關方之間的信息交流，以改善設備維護和資產管理。三維實時建模方法優化了維護和檢查活動，提高了 RBS 設施的信號強度，因此有效改善了運營商的手機信號覆蓋范圍。

項目團隊使用無人機對基站進行高精度信息采集，僅用 6 個小時就完成了檢查，而以往檢查一個基站需要五天才能完成。ContextCapture 對每個設施超過 400 TB 的數據進行了詳細的攝影測量重建。他們利用 MicroStation 和 Bentley Map 將這些數據 和地理信息與實景模型關聯起來。實景建模解決方案可實現更安全、更精確的預防性干預和維護，同時提高運營效率并降低 成本。

項目解決方案選擇：Bentley Map、ContextCapture、Descartes、 MicroStation、ProjectWise

5.信號塔天線自動識別

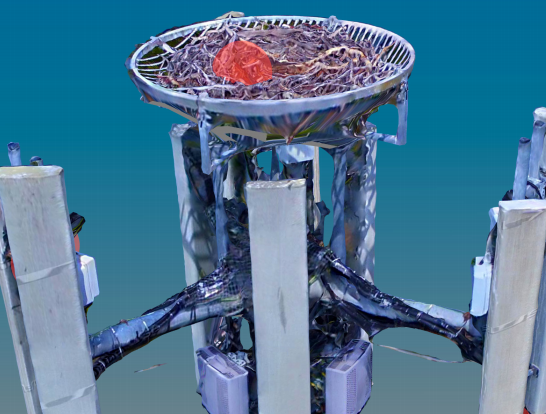

檢查電信塔通常需要關閉現場，并由專業索具團隊攀爬到塔上對天線和設備近距離評估。為了對澳大利亞堪培拉黑山的 Telstra 信號塔進行資產檢查，SiteSee 部署了無人機并利用實景建模成功交付項目。信號塔、塔上的天線和周邊區域全部采用三維技術采集和建模，同時優化分析以準確記錄現場狀況和信號塔設備。

SiteSee 使用 ContextCapture 通過無人機影像生成基礎設施資產和周邊區域的詳細三維工程級別實景模型。該軟件讓項目團隊能夠?qū)С龀砻茳c(diǎn)云文件，以便進一步全面分析并識別天線設備和資產腐蝕情況。這一協同式方法使資產檢查和維護成本降低了 69％，同時項目交付時間也縮短了 86％。

項目解決方案選擇：ContextCapture

6.適用于通信行業的 ContextCapture

WHY Inc. 協助電信運營商研發整體解決方案，以改進其工 作流程并提高利潤。該公司在墨西哥城啟動了一個項 目，通過對客戶端和現場數據進行更加高效且準確的數字 化收集和呈現，優化電信網絡的勘測和設計工作流。其目 標是鼓勵業界在當前工作流中采用實景建模技術，以快速 高效地收集精確可靠的數據和信息，然后在虛擬環境中進 行顯示和分析，以實現理想的網絡規劃和設計。

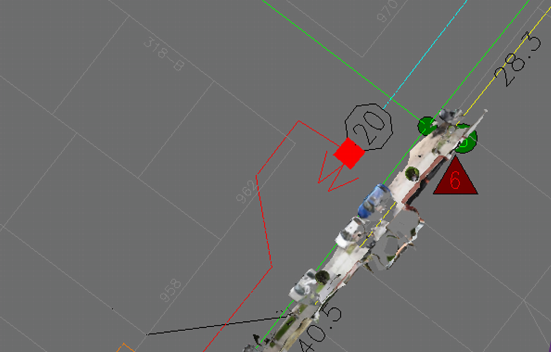

勘測員以數字方式采集圖片和視頻，并將其發送給數字化團隊， 以使用 ContextCapture 創建三維模型。之后，數字化團隊會繪 制指定區域的其他特征，再通過 Bentley Map 導入 MicroStation， 對模型進行定位、縮放和地理參考。使用 Bentley 的集成技術加 快并簡化了工作流，預計節約 85% 的成本。

項目解決方案選擇：Bentley Map、ContextCapture、MicroStation
