放樣，即施工放線，是將設計圖紙上的工程建筑物的平面位置和高程精確測設到實地的重要工作。工程放樣的準確性直接影響工程質量、施工效率以及施工安全。為了達到統一的精度標準，選擇合適的放樣方法和設備顯得尤為重要。工地自動放樣的實現對于提高工程質量和施工效率至關重要，是現代建筑施工的必然選擇。



1. 工程放樣的重要性

確保工程質量、提高施工效率、保證施工安全是工程放樣的重要意義所在。

· 保證工程質量： 只有準確地放樣，才能保證工程的尺寸、形狀、位置等符合設計要求，從而確保工程質量。

· 提高施工效率： 準確的工程放樣可以減少施工過程中的調整和返工，提高施工效率，縮短工期。

· 保證施工安全： 通過工程放樣，可以提前發現施工現場的障礙物、危險區域等，采取相應的安全措施，保證施工安全。

2. 工程放樣的技巧

熟讀設計圖紙、選擇合適的放樣方法、確定放樣基準點、現場測量與校核、標記與保護、記錄與歸檔是實現準確放樣的關鍵步驟。

· 熟讀設計圖紙： 了解設計意圖和要求，明確放樣的任務和目標。

· 選擇合適的放樣方法： 根據工程特點和要求選擇合適的放樣方法。

· 確定放樣基準點： 選擇穩定且代表性的基準點。

· 現場測量與校核： 按設計圖紙要求進行測量，并及時進行校核，確保數據準確性。

· 標記與保護： 對放樣點進行標記并采取保護措施，防止受到破壞。

· 記錄與歸檔： 對測量數據和結果進行詳細記錄，并及時歸檔備查。

3. 選用合適精確的自動放線設備——Trimble RTS BIM放樣機器人

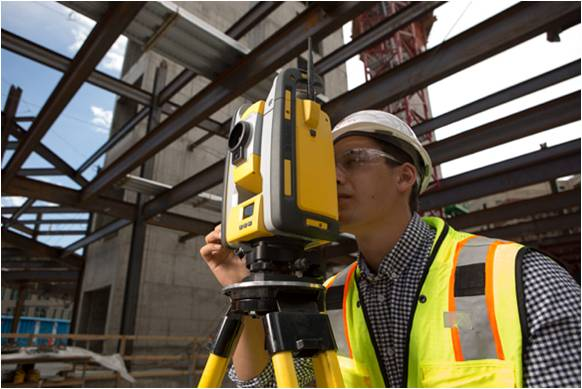

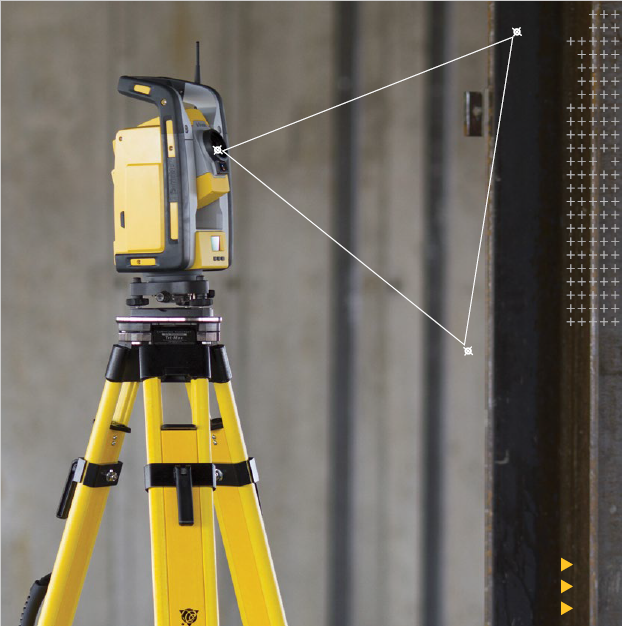

Trimble RTS BIM放樣機器人是一款專為建筑施工現場設計的軟硬件結合產品，利用BIM模型和自動測量儀器實現多專業三維空間放線。其主要硬件包括全站儀主機、外業平板電腦、三腳架、全反射棱鏡及棱鏡桿等，軟件包括Trimble Field Link軟件和基于REVIT及CAD的測量及放樣點位插件。



相較于傳統放樣方法，Trimble RTS BIM放樣機器人在人員配備、專業程度和內外業處理等方面具有顯著優勢。它能夠在同等時間內放樣更多點位且準確率更高，極大提高了生產效率，節約了成本。


相對于人工放樣，在同等的時間內（4小時），放樣機器人放樣了200個點，0錯誤。而人工放樣方式只放樣了97個點，其中2個點錯誤。

Trimble BIM放樣機器人具有以下優勢：

①Autostationing技術： 可自行定位，提高生產效率，縮短工時，降低成本。

②小巧輕便： 易于搬動，激光方便標注點位，簡化工作流程。

③ 無論二維還是三維： 都能有效實現放樣，滿足各項需求。

Trimble BIM放樣機器人設備使用流程

通過簡單的幾個步驟即可完成放樣工作：

①在BIM模型（或CAD圖紙）中取點；

②將點文件導入BIM放樣系統；

③儀器設站；

④自動打點放樣。

4. "1+1+1"沉浸式放樣技術

Trimble放樣機器人結合MR混合現實技術，施工人員可以實時查看設計數據，并通過沉浸式體驗進行放樣工作。這一創新提高了放樣的精確度和效率，降低了錯誤率和調整成本。


混合現實視覺指引，助您快速完成放樣工作，確保工程進度順利。

>>> 沉浸式放樣體驗：Trimble FieldLink MR+Trimble RTS BIM放樣機器人

通過以上步驟和技術，工地自動放樣不僅提高了工程質量和施工效率，還大大降低了施工風險和安全隱患，為建筑工程的順利進行提供了強有力的支持。如果您對Trimble RTS BIM自動放樣機器人感興趣，有采購/租用需求，歡迎聯系我們的客服。
