西安地鐵5號線1期工程西起和平村，東至紡織城火車站，大致呈東西走向，全長25.24km，其中地下線24.04km、高架線1.05km、地面線0.15km。共設置20座車站，全線共設2座主變電站，分別位于和平村站和岳家寨站。工程計劃2014年下半年開工，2018年建成運營。

土建設計5標段位于全線東部，包含2站4區間，即太乙路站、興慶路站、李家村站—太乙路站區間、太乙路站—興慶路站區間、興慶路站—青龍寺站區間、青龍寺站—岳家寨站區間。

采用BIM技術的原因

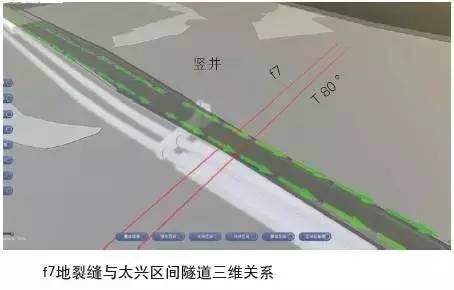

(1)西安地鐵5號線土建設計五標段項目規模大。穿越黃土濕陷性地質結構，區間設計隧道穿越西安主城區3條地裂縫(f6、f7、f8)。

(2)剖面不規則施工圖。為了提高抗地裂縫等級，區間隧道大斷面不規則設計及面積計算。

(3)線路沿線涉及產權單位多。項目穿越主城區，沿線途經西安鐵路局、中鐵一院辦公大樓、航天711所等科研單位產權范圍，產權單位協調難度很大，必須做到有理、有據才可開展相關設計工作。

(4)機電專業管線系統數量多。管線綜合布置繁瑣，專業內及專業協調交流頻繁。亟需一種多專業綜合驗證技術，保證各分部工作都合理、合規展開。

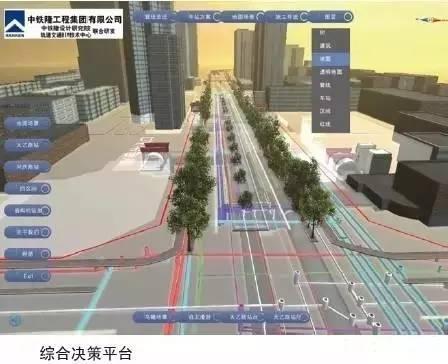

建立方案決策平臺

引入虛擬現實技術，將二者結合起來，增強BIM模型的互動性和二次利用價值，此項功能主要是為了顯示對比重點風險源，結合調查數據、報表、現場采集的圖片，與BIM模型聯接，形成一個體系、縱覽全局的決策平臺。

多方案施工綜合管線對比

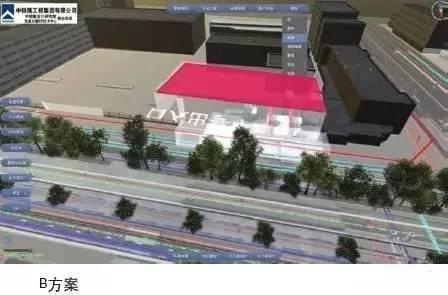

BIM綜合地形模型建立后，結合程序自動生成周邊次重點模型，匯聚到綜合決策平臺上，形成完整的地形地貌系統和管線改遷系統，實現多方案的對比。如太乙路車站出入口A方案與B方案的選擇，若無三維圖形對比綜合還原地形、管線及周邊產權單位權屬建筑，則A方案可勝出，但考慮到西安市鐵一中學體育館的凈空及地下管線的相對關系，雖然處于建筑紅線外，但最終選擇了B方案，西安市鐵一中學體育館設計階段上報建議是要做相應拆除，方可能為后續施工展開留出足夠場地。

碰撞檢測試驗

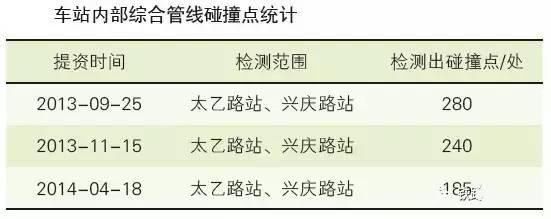

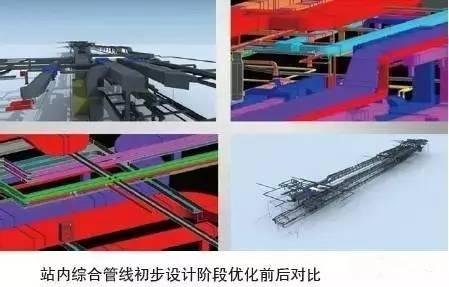

基于BIM模型進行的碰撞檢測、深化設計及管線綜合，也是BIM技術為施工方或業主帶來經濟效益尤為突出的一方面。能很好避免因返工而產生不必要的廢料，有效降低成本，最重要的是減少設計變更，提高初步設計階段的設計質量，使施工變得更順暢，資金流通也變得更為清晰合理。初步設計階段，共進行3次總體提資，BIM技術結合二維圖紙，共進行了3輪碰撞檢測試驗，碰撞檢測主要分為以下幾類進行：

(1)建筑與結構間的碰撞檢測;

(2)建筑與管線間的碰撞檢測;

(3)管線與管線間的碰撞檢測。

預留孔洞檢查

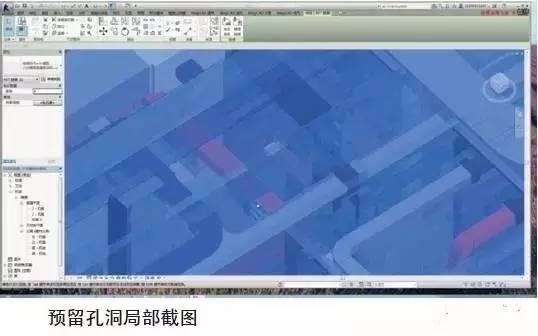

結合前期建立的模型，進行預埋件孔洞的預設，可以很好地模擬設備穿越的位置關系及顯示設備、管線、建筑、結構的相對位置關系。

輔助算量

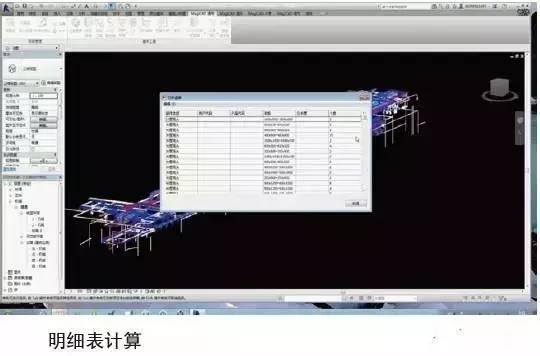

結合Revit對建筑、結構、綜合管線設定的算量規則，初步實現了各個專業，階段算量的統計，再結合已有設計經驗，估算出本項目的工程量。

施工大樣圖

結合前期初步設計階段的圖紙，準確生成PDF版的施工大樣圖，為后續開展施工圖設計及BIM模型移交施工方提供技術支持。

4D施工模擬

通過施工進度模擬，有利于科學調動人員、材料、機械。同時，導入相關項目管理軟件，得到科學合理的橫道圖。項目開工前，利用Unity 3d/NavisWorks 4D虛擬建造功能，虛擬設置道路調流，結合已編制的進度規劃，按照分區分樓段進行4D虛擬建造，利用模擬情況檢查進度計劃的合理性與可實施行性。

BIM在項目應用的最大亮點

(1)復雜車站結構的快速出圖，降低設計方與業主的溝通難度。在初步設計階段，如果單純依靠CAD圖紙，不僅繪制時間周期長，而且質量不一定得到保證，特別是遇到需要提資時工作量就更大。結合Revit模型，就可以在2～3個工作日內快速繪制出建筑及結構圖紙，及時響應業主重點關切的難點問題，并做到一處修改、處處修改，達到即使處于初步設計階段，建筑、結構的綜合設計步調也可“動態平衡”。

(2)地下既有管線快速呈現，及時掃清設計難度。在項目應用初始階段就確立了先開發一套綜合虛擬現實環境的決策平臺思路。具體就是快速還原設計周邊原始地貌及設計重點關注的“點目標”及“面目標”，如既有綜合管線的還原，結合BIM模型，快速呈現站點及站位的周邊位置關系。

BIM在項目應用的最大障礙

(1)Revit軟件在地鐵車站建模很強大，但在隧道建模方面很弱。Revit在地鐵車站建筑、結構、管線的建模方面功能很強大，但對于復雜曲面的隧道，確實不方便，沒有類似于3D MAX 、SU、犀牛等同類軟件的曲面建模能力強大。如果能夠在以后軟件上加入這些功能，Revit的適用范圍將更廣。

(2)軟件在整體協作，特別是本地協同工作方面，中心文件容易損壞，造成災難性后果。在實現本地協同設計上，采用本地協同的工作模式，搭建起一臺中心服務器，但是經過實踐發現，中心文件容易損壞，需要備份的次數很高。不但降低協同設計效率，同時和傳統CAD軟件設計效率相比也打了折扣。

(3)算量方面，二次開發算量工作量很大，集成性不高。Revit在明細表上參數相當豐富，但規則過多，提取數據困難較大，不能實現類似于反向修改明細表，對應模型也修改的功能。當然，如果使用IFC規則，也許能解決這一問題，但目前國內缺乏IFC規則研究的生態鏈，算量方面的二次開發難度很大。

結束語

研究證明，BIM技術是軌道交通設計階段必要實施手段。與民用建筑及一般市政建設項目相比，軌道交通項目具有點多、線長、面廣、規模大、投資高、設計難的特點，其建筑、結構復雜且機電系統設備繁多，建設、運營風險高，社會責任大，且對后續建設和運營提出很高要求。因此，從設計階段就建立一套完善的信息化系統來提高管理效率和水平，借助BIM技術，提高設計作品的可靠性和應急處理能力，降低安全風險尤為必要。
