《預制混凝土外墻板》15G365-1

《預制混凝土內墻板》15G365-2

《桁架鋼筋混凝土疊合板（60mm厚底板）》

預制混凝土構件設計要點：

構造設計

1、預制構件作為結構的一部分，在結構設計中所應遵循的構造要求；

2、作為預制構件所特有的構造要求（結合面處理、構件尺寸等）。

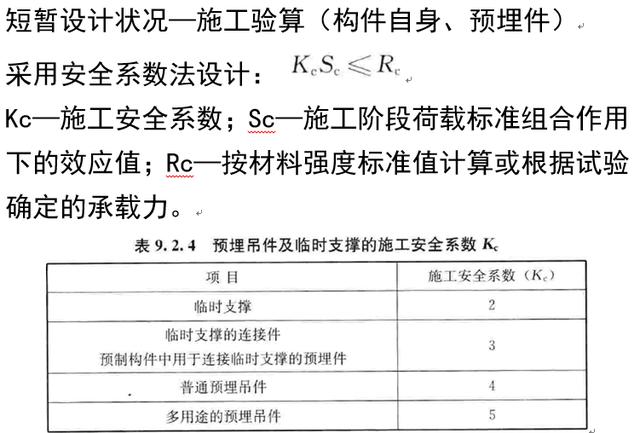

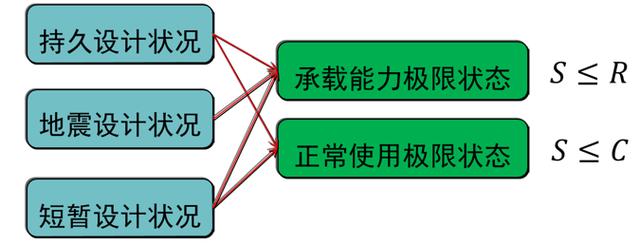

3、短暫設計狀況—施工驗算（構件自身、預埋件、臨時支撐）

工況

荷載取值（等效荷載標準值）

脫模

脫模起吊時，構件和模板之間的吸附力。取構件自重乘以動力系數

（≥1.2)與吸附力（≥1.5)之和，且不小于構件自重的1.5倍。

吸附力可根據構件和模具表面狀況適當增減

吊運

過程中的動荷載，動力系數取1.5。

堆放

構件自重

運輸

動力系數取1.5；路面條件較差情況適當提高；

安裝

墻板：施工現場風荷載；安裝中允許傾斜偏差下構件自重水平分量；疊合板：后澆層混凝土重量（考慮堆載的影響）、施工活荷載。

內力分析：根據實際的情況簡化受力模型，計算構件的內力。

應力：根據構件內力，計算應力。

控制條件：《混凝土結構工程施工規范》9.2.3條

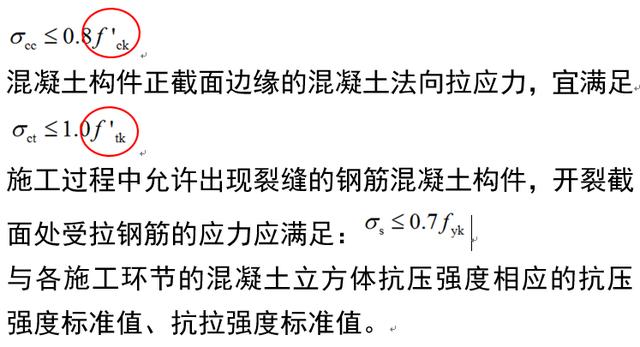

混凝土構件正截面邊緣的混凝土法向壓應力，應滿足

采用HPB300鋼筋制作吊件時，按《混凝土結構設計規范》進行設計，每個吊環應力不應大于65MPa。對應安全系數為4.6。

幾個基本原則：

1.提倡建筑設計標準化，遵循“少規格、多組合”的原則。

2.各專業協同設計，并充分考慮生產、施工的相關要求。

3.構件設計宜符合模數協調要求，宜采用參數化設計。

4.應用高強鋼筋、高強混凝土（便于連接、減小材料用量、縮短制作周期）

5.鋼筋采用機械加工鋼筋（成型骨架鋼筋或焊網）。

6.鋼筋間距宜滿足一定的模數。

7.關注細部構造的處理。

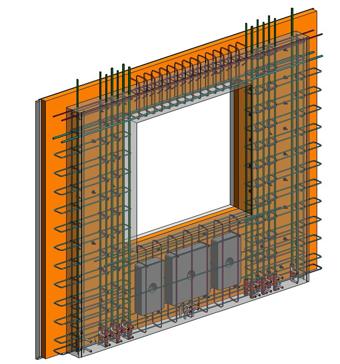

預制混凝土剪力墻墻板設計

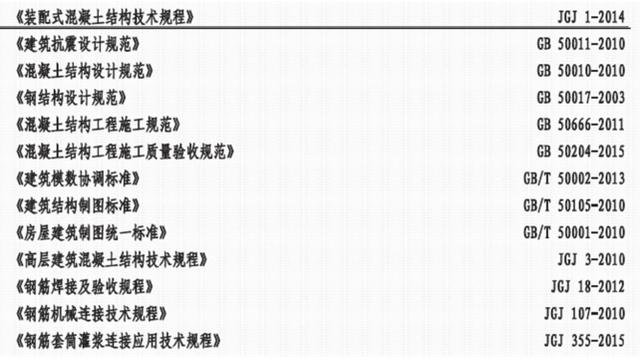

編制依據：

適用范圍：

·非組合承重預制混凝土夾心保溫外墻板；

·非抗震設計或抗震設防烈度6~8度抗震設計；

·裝配整體式剪力墻結構住宅；

·結構具有較好規則性；

·不適用于底部加強區、地下室、頂層；

·豎向鋼筋采用套筒灌漿連接，水平鋼筋采用整體式接縫連接；

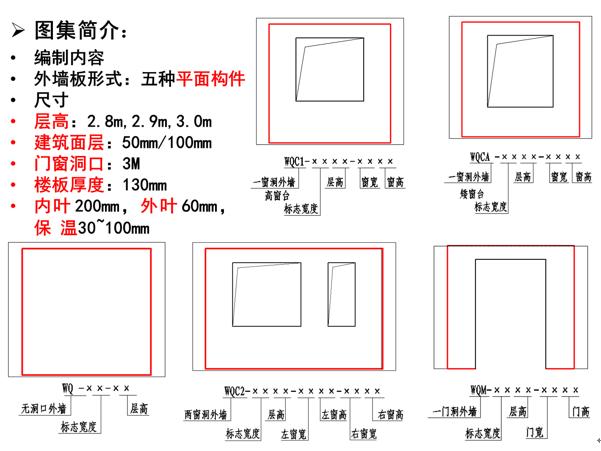

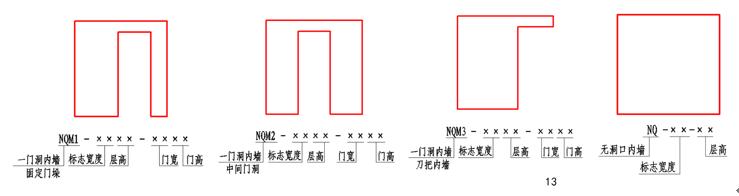

內墻板形式：四種平面構件

·尺寸：層高：2.8m,2.9m,3.0m

·建筑面層：50mm/100mm

·門洞：900mm、1000mm

·樓板厚度：130mm；墻厚：200mm

編制原則：

預制外墻板的安全等級為二級，設計使用年限為50年。

外墻板環境類別二a類設計，內墻板按環境類別一類設計。

預埋吊件給出位置，并給出墻板自重，需補充選用吊件規格及相應的構造。

臨時支撐預埋件MJ2給出位置，需自行選用埋件規格及構造。

窗下墻采用填充聚苯板的方式，實際設計假定應與構件詳圖相符。

墻板配筋（包含墻身鋼筋、邊緣構件鋼筋、連梁鋼筋）按最小配筋率設計。

預制外墻板構件圖中未表示拉結件，另行設計。

構件詳圖中連接鋼筋用的灌漿套筒按固定尺寸編制，鋼筋加工前應根據實際使用灌漿套筒的規格尺寸，對連接鋼筋的加工長度復核、調整。

模板圖中推薦了預埋電線盒位置，設計人員可根據需要進行選用。

選用方法：

適用范圍一致；

在施工圖中統一說明結構抗震等級、混凝土強度等級、建筑面層厚度、保溫層厚度等相關參數；

計算配筋與本圖集構件詳圖一致；

對內葉墻板水平接縫的受剪承載力進行核算。

對構件詳圖中MJ1、MJ2、MJ3進行補充設計。

補充相關預埋件(窗框預埋件模板固定預埋件、施工安全防護預埋件等)。

拉結件補充設計。

結合設備專業圖紙，選用電線盒預埋位置。

外形尺寸設計：厚度、高度、寬度、外葉板尺寸。

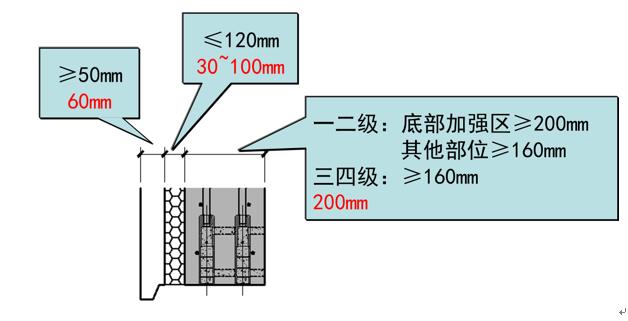

外形尺寸設計—厚度：

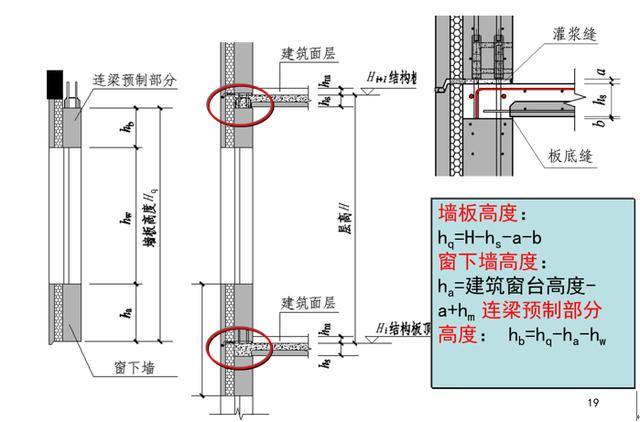

外形尺寸設計—高度：

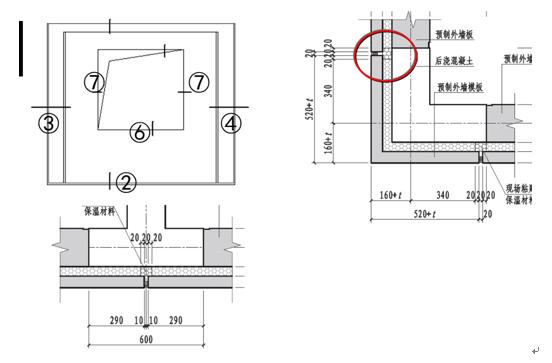

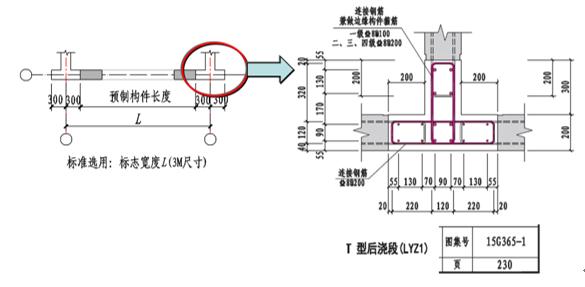

外形尺寸設計—寬度：

優先考慮構件的模數化，同時兼顧考慮節點的標準化。

步驟：

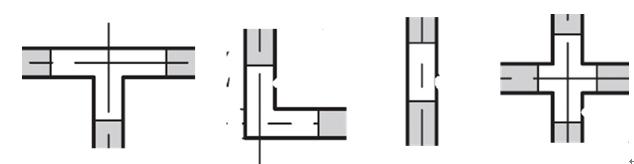

1、確定連接位置：

2、選擇連接做法：

3、根據水平鋼筋直徑確定最小連接長度以及各節點所需要最小尺寸。

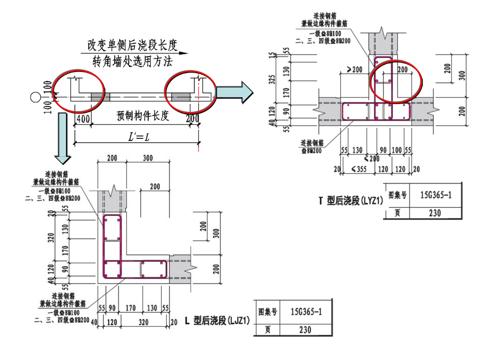

4、通過調節后澆段長度實現墻板尺寸標準化設計。

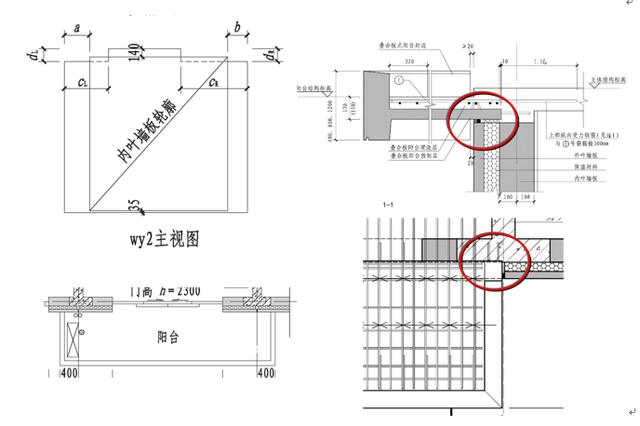

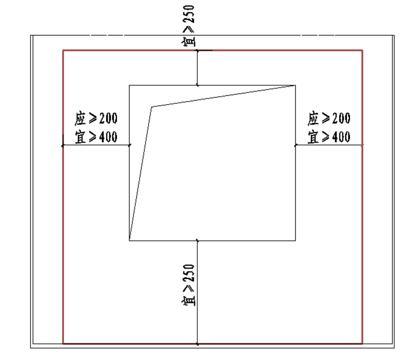

外形尺寸設計—外葉板尺寸

配筋及構造：

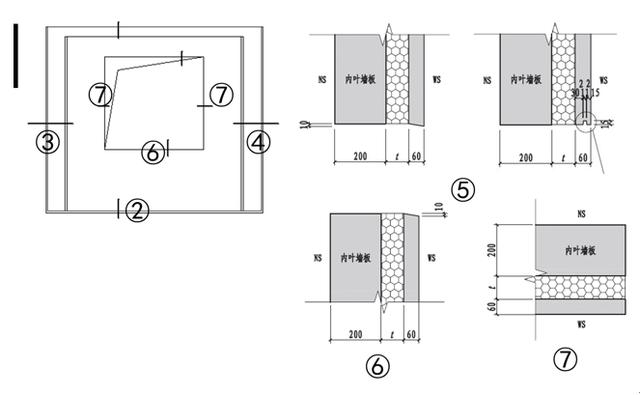

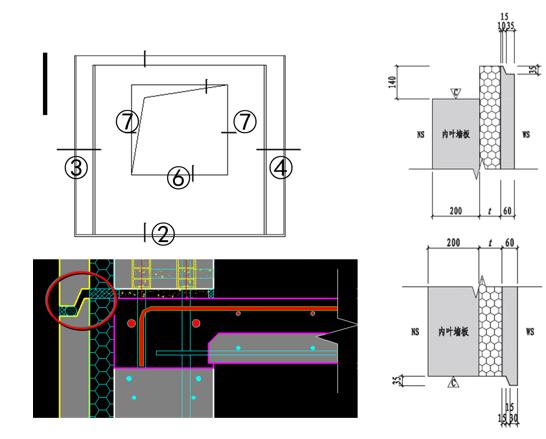

1.結合面

2.墻身豎向分布鋼筋

3.墻身水平分布鋼筋

4.窗下墻及連梁

5.鋼筋排布及成型鋼筋的應用
