實景建模助力市政設計及施工

實景建模是通過分析從不同視點拍攝的幾個照片的靜態對象，并以自動檢測對應于一個相同的物理點像素，通過連續拍攝且有70%的重疊率的相鄰兩張照片自動生成高分辨率的三維模型。

實景建模的優點在實際運用中具有許多優點：不受模型的形狀限制、生成的模型更加真實、模型生成速度快，節省設計時間等。

實景建模在市政領域的應用

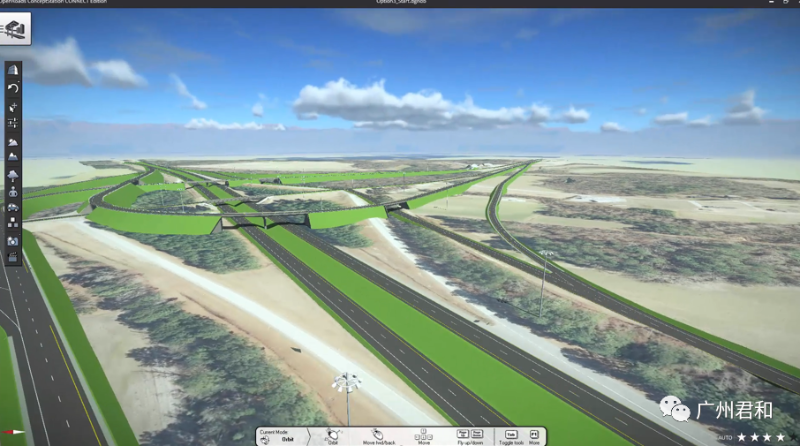

1. 道路交通工程：道路、立交、廣場、交通設施、鐵路及地鐵等軌道交通設施。

2. 河湖水系工程：河道、橋梁、引（排）水渠、排灌泵站、閘橋等水工構筑物。

3. 地下管線工程：供水、排水（包括排雨、污水）、供電、通信、供煤氣、供熱的管線

4. 架空桿線工程：不同電壓等級的供電桿線、通信桿線、無軌桿線及架空管線。

5. 街道綠化工程：建筑物、構筑物占主要部分的各市政專業工程場、站、點。

640 (12)

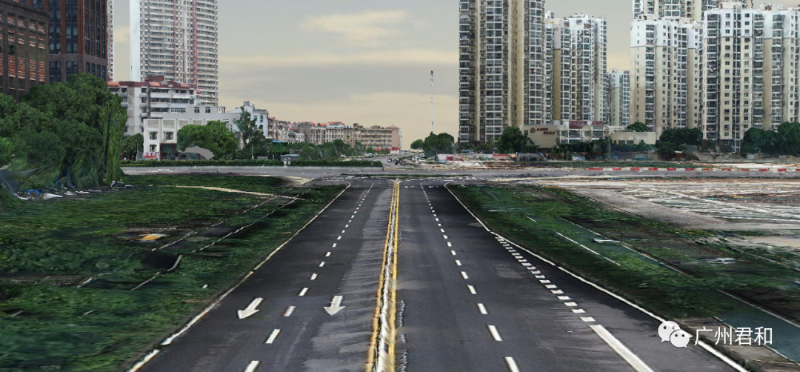

城市道路交通改造

BIM建模與實景建模的區別

1. BIM模型看上去不真實。

2. 形狀特別不規則的東西，難以用BIM建模。實景建模幾乎不受形狀的限制。

3. 不同類型的BIM模型要用不同的軟件，但是不同類型的實景建模都需只用一款軟件ContextCapture （簡稱CC）。

4. BIM建模短時間內難以建大規模的模型，例如，城市建模。

5. BIM模型的尺寸是輸入的，實景建模的尺寸是模型給予的。

市面上三種實景建模軟件的對比：ContextCapture、PhotoScan和Pix4 Dmapper。

軟件名稱	ContextCapture	PhotoScan	Pix4 Dmapper
軟件體量	重	輕	中
輸出格式種類	多	少	少
模型精細度	高	中	中
上手難易度	高	低	中
后處理工作量	少	多	多
