2019年10月，我司榮幸地與中國建筑第八工程局有限公司達成合作，負責廣東韶關機場軍民合用工程航站區及工作區的BIM技術服務工作。此次合作不僅涵蓋了航站樓、業務樓、場道設施以及所有單體建筑的土建模型構建、深化設計、模型維護與數據更新工作，同時，我們還負責了部分關鍵模型的精裝修建模工作，以確保項目的高質量推進與精準實施。


項目簡介

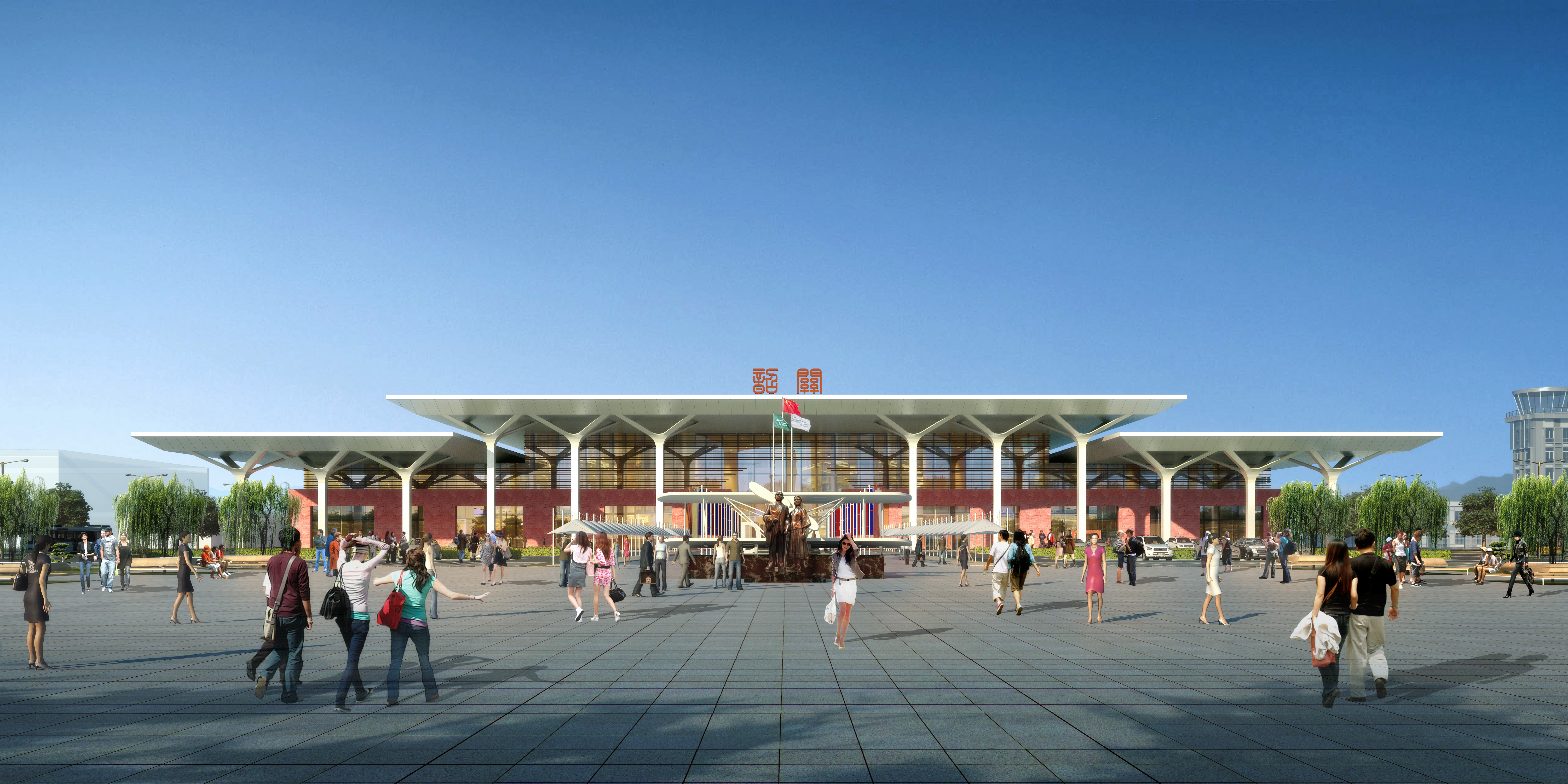

航站樓布局

本期航站樓區位于跑到東側，總用面積（不含遠期預留其用地）為86.80畝， 運期航站區向南側發展。本期客機坪新建8個機位，均為C類，其中4 個機位為廊橋機位。 航站樓采用前列式布局，為兩層建筑，面向機坪布置。本期占地面積約為 8039 平方米，建筑面積約為 12845 平方米，停車場位于航站樓前，采用地面停車形式，場區內交通流線設計成單向循環運行方式，航站區道路與工作區道路接。

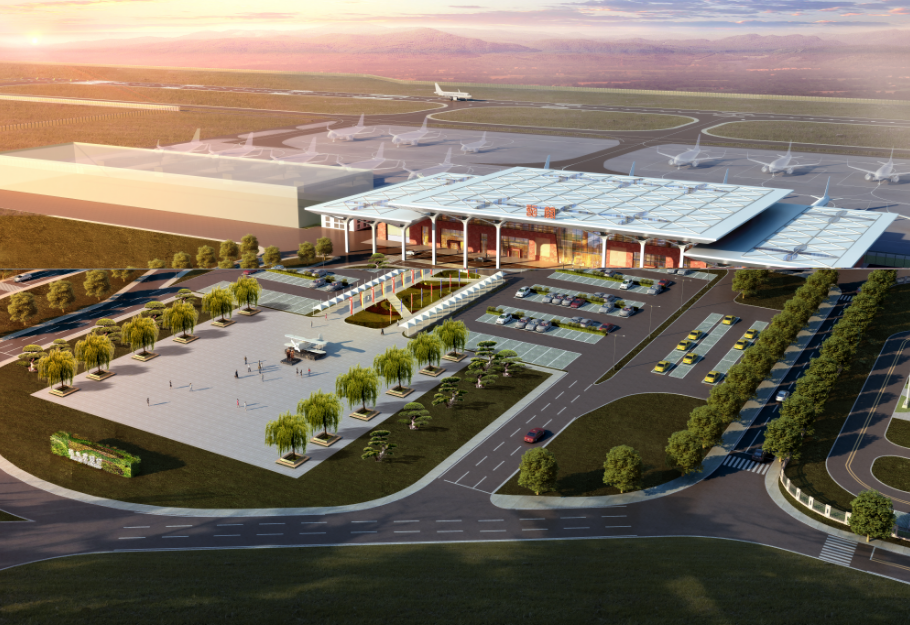

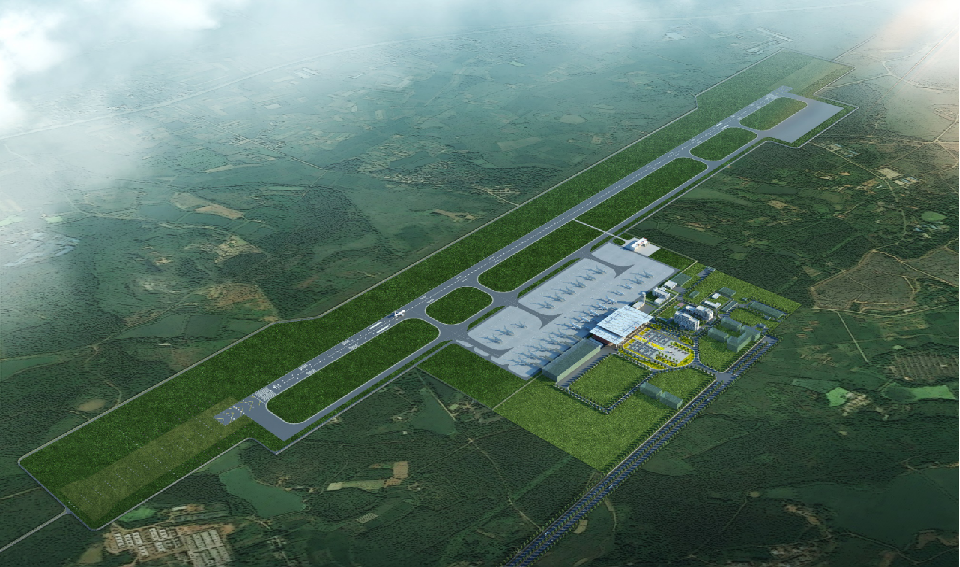

韶關機場鳥瞰圖

工作區布局

工作區總用地面積（不含油庫及遠期預留用地）74.34畝，規劃區內主要包括綜合業務樓、綜合保障樓、綜合工作用房、消防救援站、貨運庫房、道口、中心變電站、供水站、污水處理站、垃圾站。

韶關機場航站區工作區

BIM技術應用背景

隨著項目規模的不斷擴張和復雜性的顯著提升，傳統設計模式已難以勝任跨越多專業的龐大項目需求。在面臨緊迫工期的項目中，圖紙說明不一致、設計內容相互沖突以及工程數量核算錯誤等弊端頻發，這些問題在設計階段即已埋下隱患，導致工期延誤、設計成果質量不達標。進入施工階段后，這些問題輕則引發設計變更，重則直接干擾工程進度，甚至誘發連鎖反應，嚴重侵害了項目各參與方的切身利益。

而采用BIM技術構建的3D可視化模型，則為設計師們提供了一個前所未有的虛擬建造環境。在這個環境中，工程師們能夠以前所未有的精確度、細致度和表現力來模擬建造過程，極大地提升了設計的準確性和效率。BIM技術的應用不僅顯著節省了人力資源，還通過其強大的協同設計功能，促進了設計團隊之間的溝通與合作，從而進一步提升了設計成果的質量，為項目的順利實施奠定了堅實基礎。

BIM模型展示

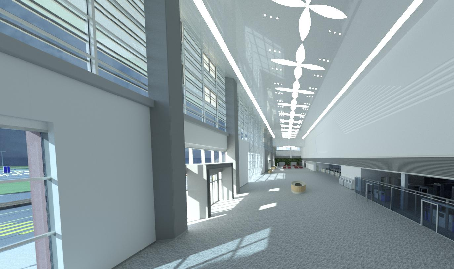

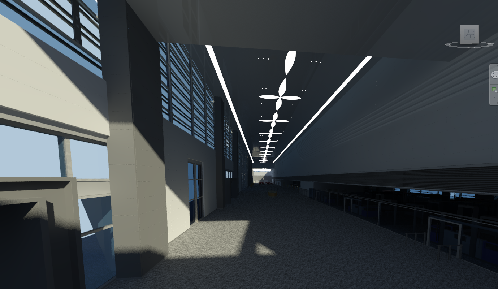

1.航站樓值機大廳

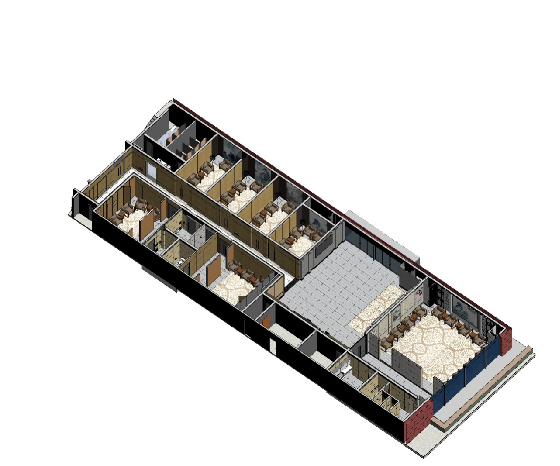

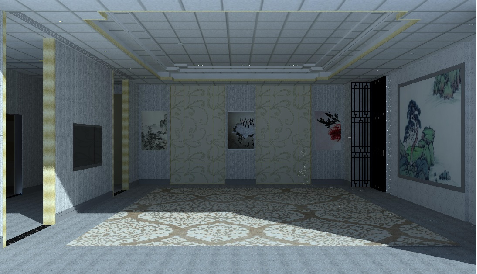

2.VIP貴賓區裝修模型

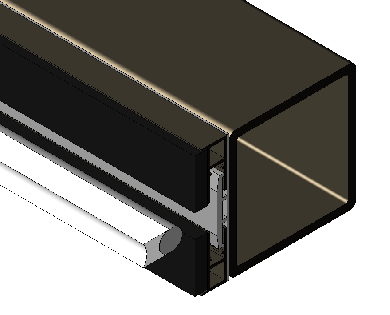

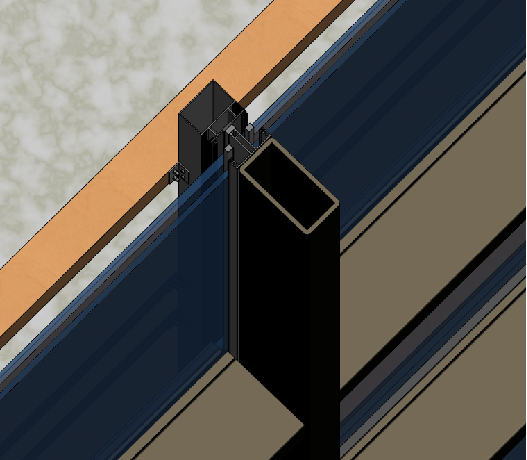

3.幕墻節點模型

BIM技術應用
1.專業族庫創建

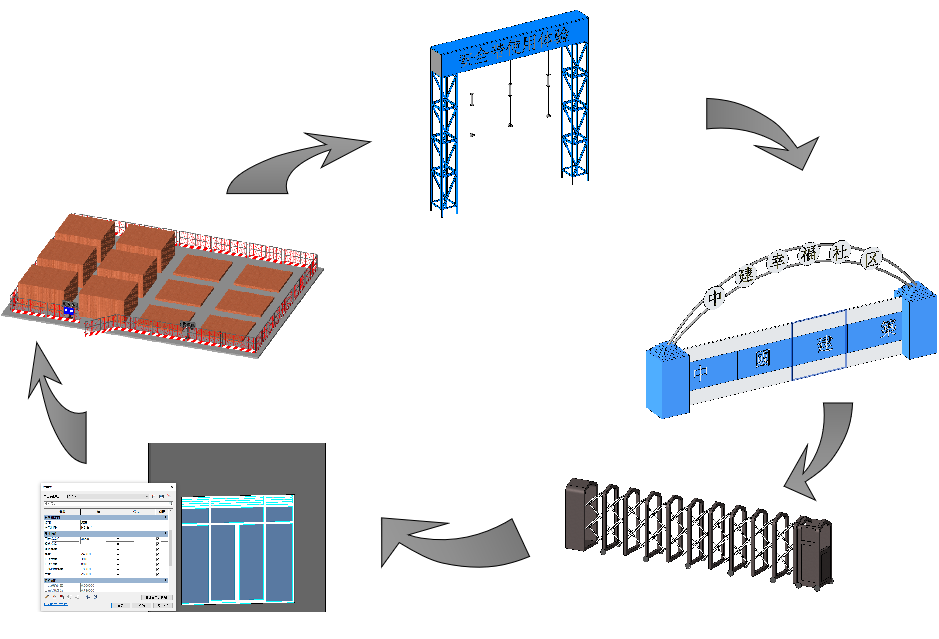

在BIM建模過程中，創建了各種各樣的族，隨著項目的進行，建立了一個專業的族庫。

2.傾斜攝影真實再現

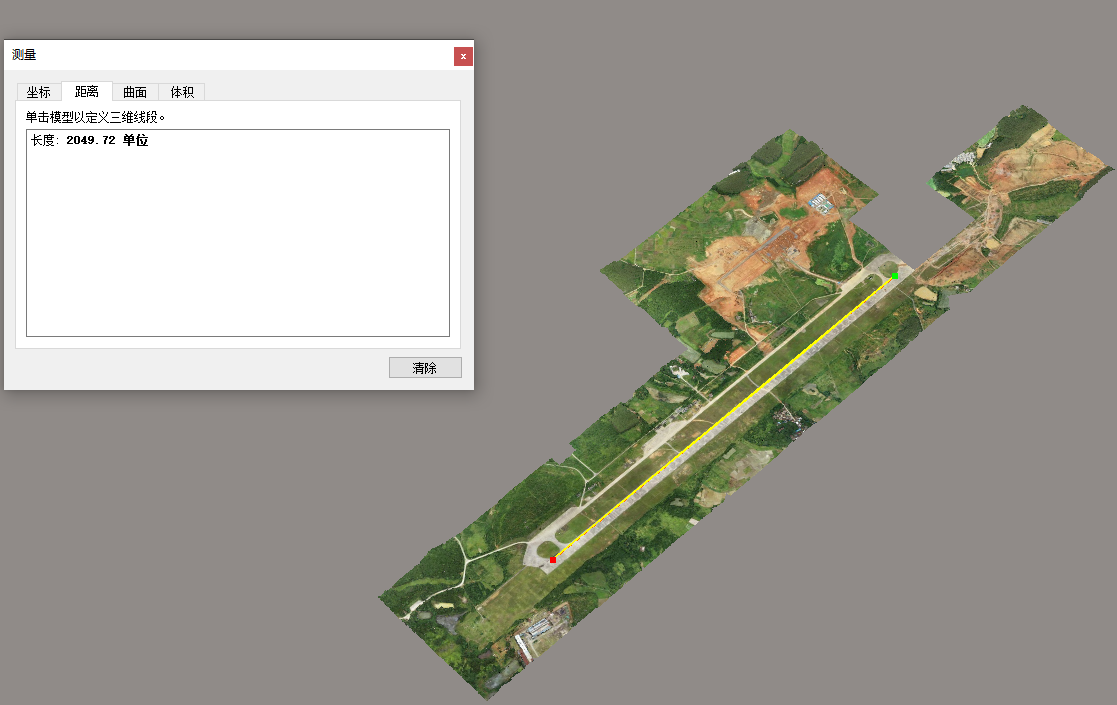

1）傾斜攝影技術：利用Bentley軟件和無人機傾斜攝影技術可以全自動、高效率、高精度、高精細的構建地表全要素三維模型。

通過無人機拍攝的整體、局部照片，可節省人工，比實地拍攝快捷方便；因為照片質量高清、記錄真實，所以可以作為工程資料留底、宣傳工作素材等。

2）實景模型與建筑模型的結合：

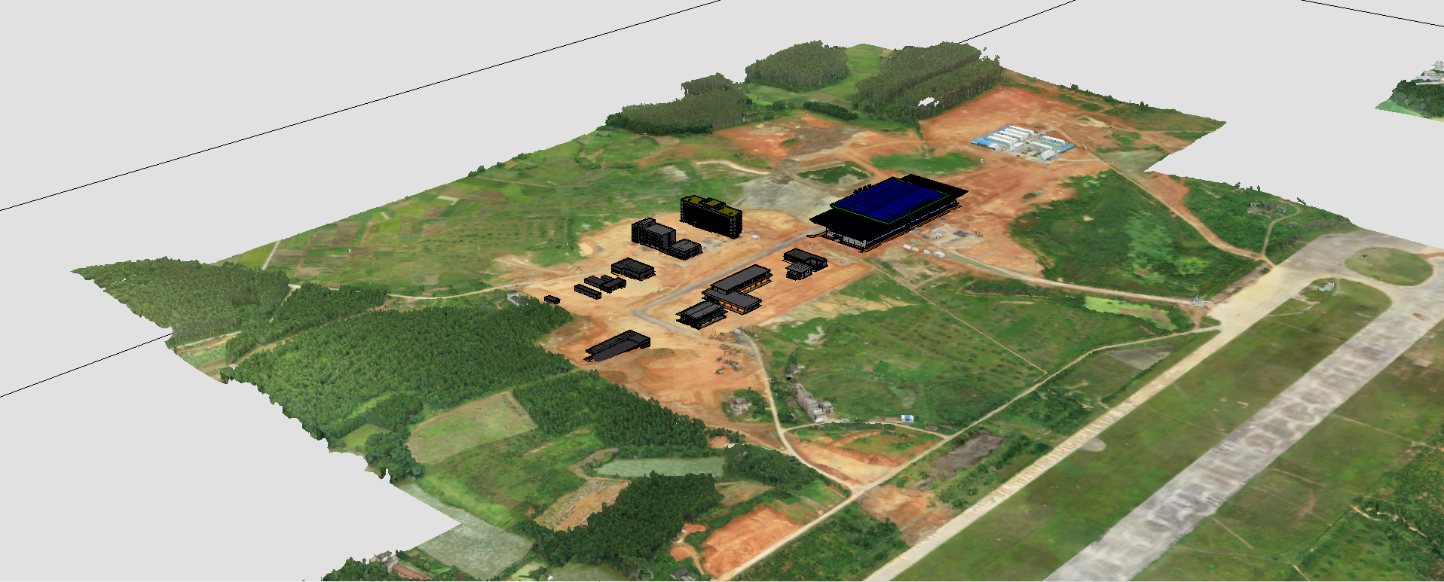

整體建筑模型與實景模型結合

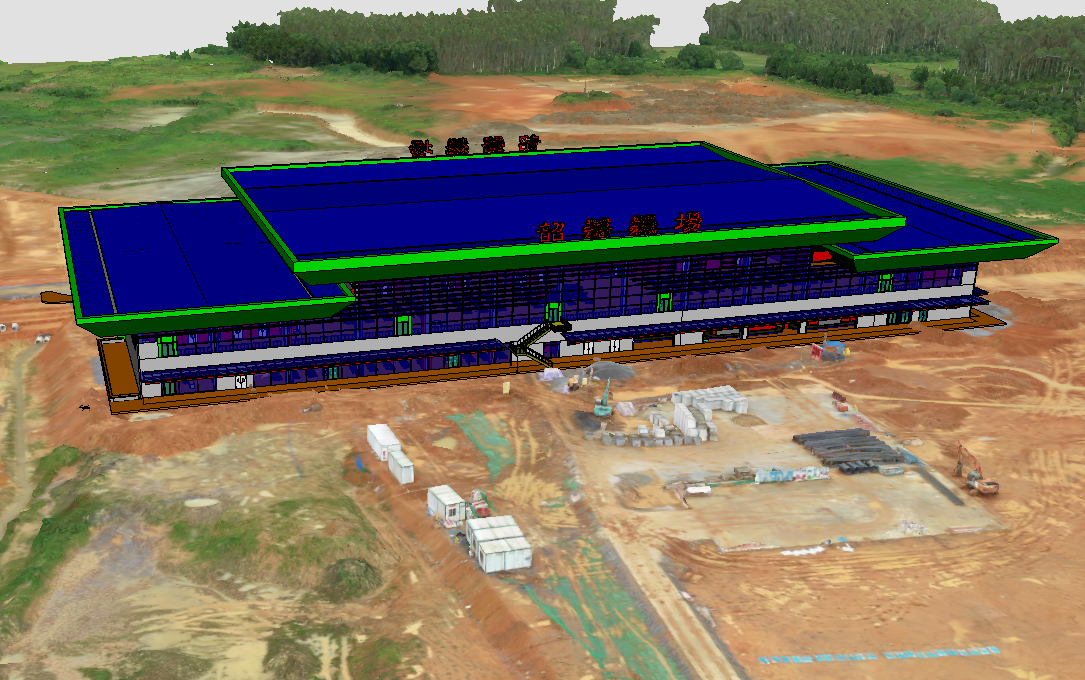

航站樓模型與實景模型結合

3.施工圖紙深化

航站樓底板結構復雜，沉降區域以及結構加腋樣式眾多，土方開挖較困難。

運用BIM技術根據設計圖紙建模，查找圖紙問題，反饋設計問題后，進行模型深化，再利用BIM的可以出圖性，生成圖紙指導現場施工。

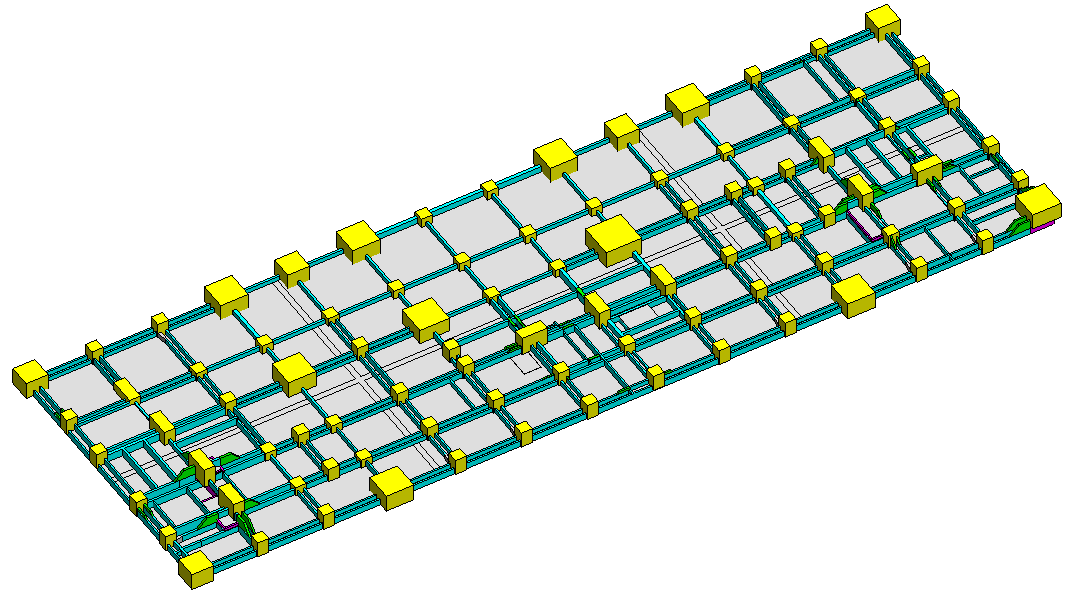

航站樓基礎模型

航站樓底板剖面圖

4.土建應用

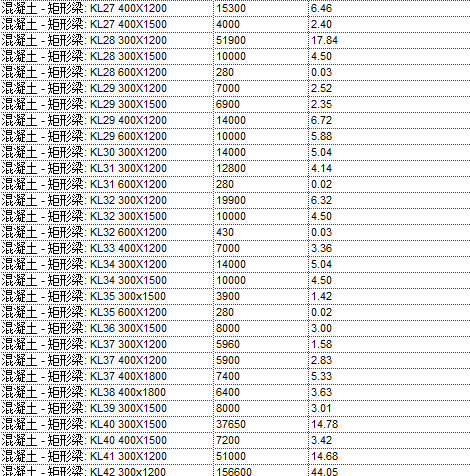

基于BIM數據庫的創建，通過建立關聯數據庫，可以準確快速計算工程量，提升施工預算的精精度與效率。

5.機電應用

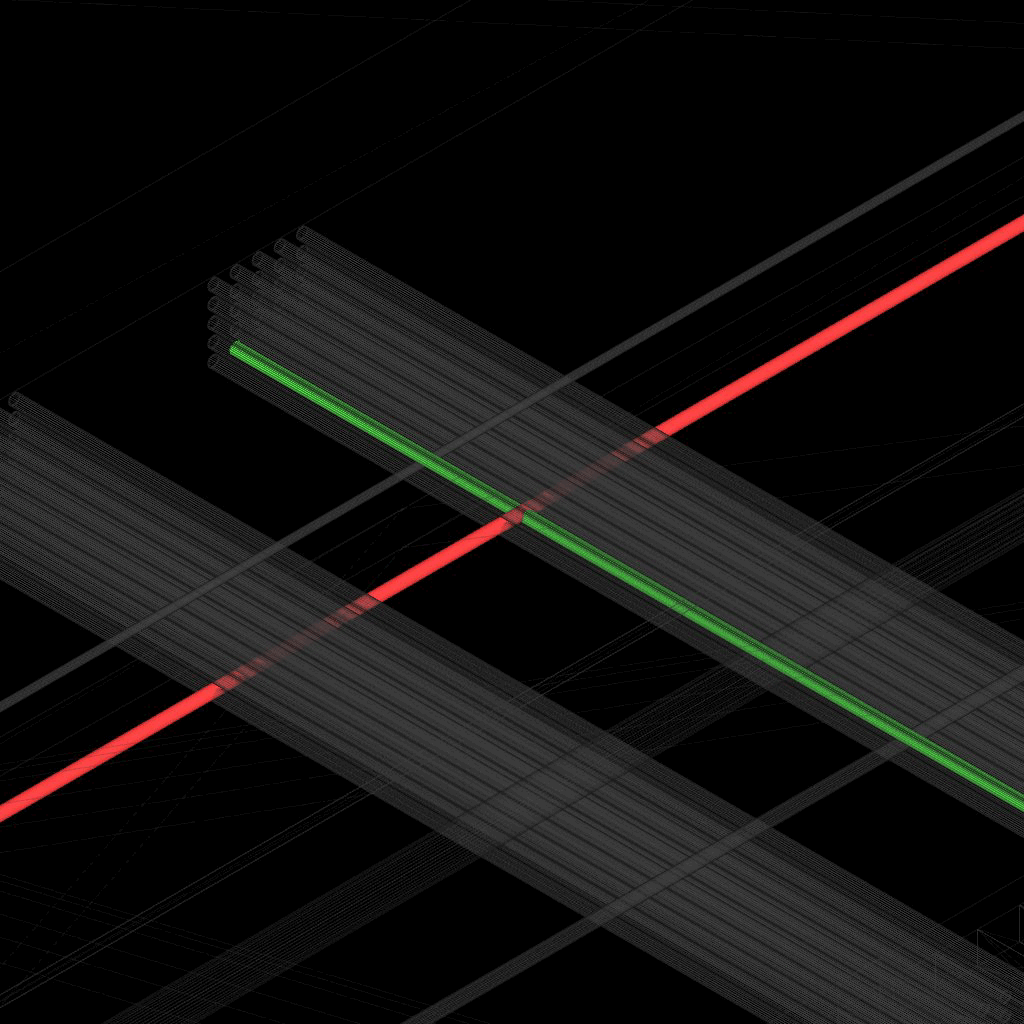

基于BIM技術創建三維管道模型，校核正確坐標以及標高，運用NavisWorks軟件進行管線碰撞檢查，及時反饋設計，避免二次施工，節省成本，影響工期。

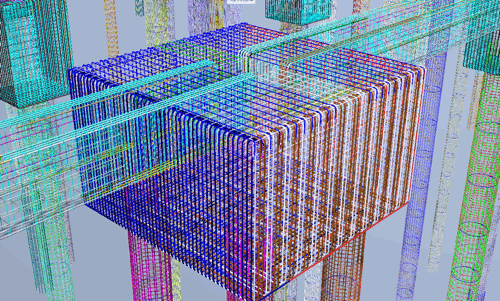

6.鋼筋建模

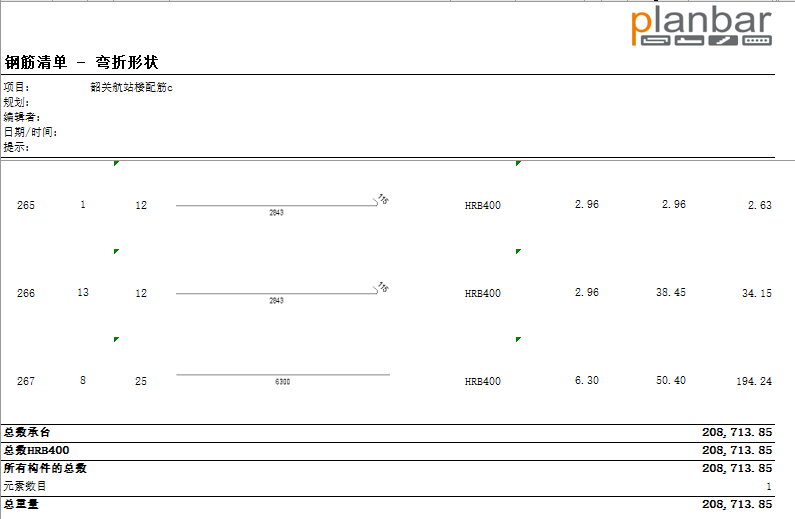

在鋼筋的平法和規范的基礎上，利用 Planbar軟件進行鋼筋建模，直觀的體現鋼筋形狀，并全方位的觀察構件中鋼筋的空間關系；通過軟件的內置的的功能可以一鍵導出以Excel表格形式導出工程量統計 。

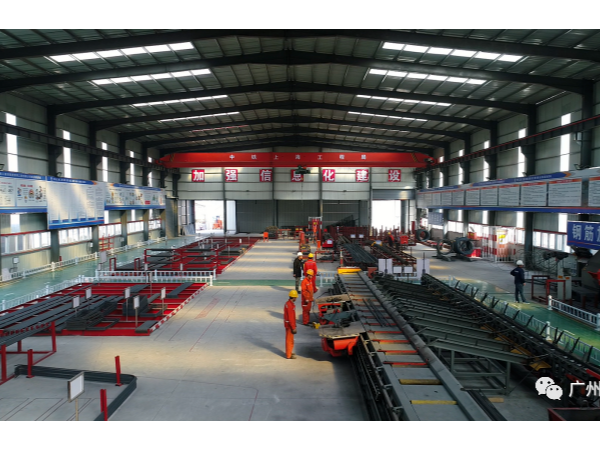

7.施工場地布置

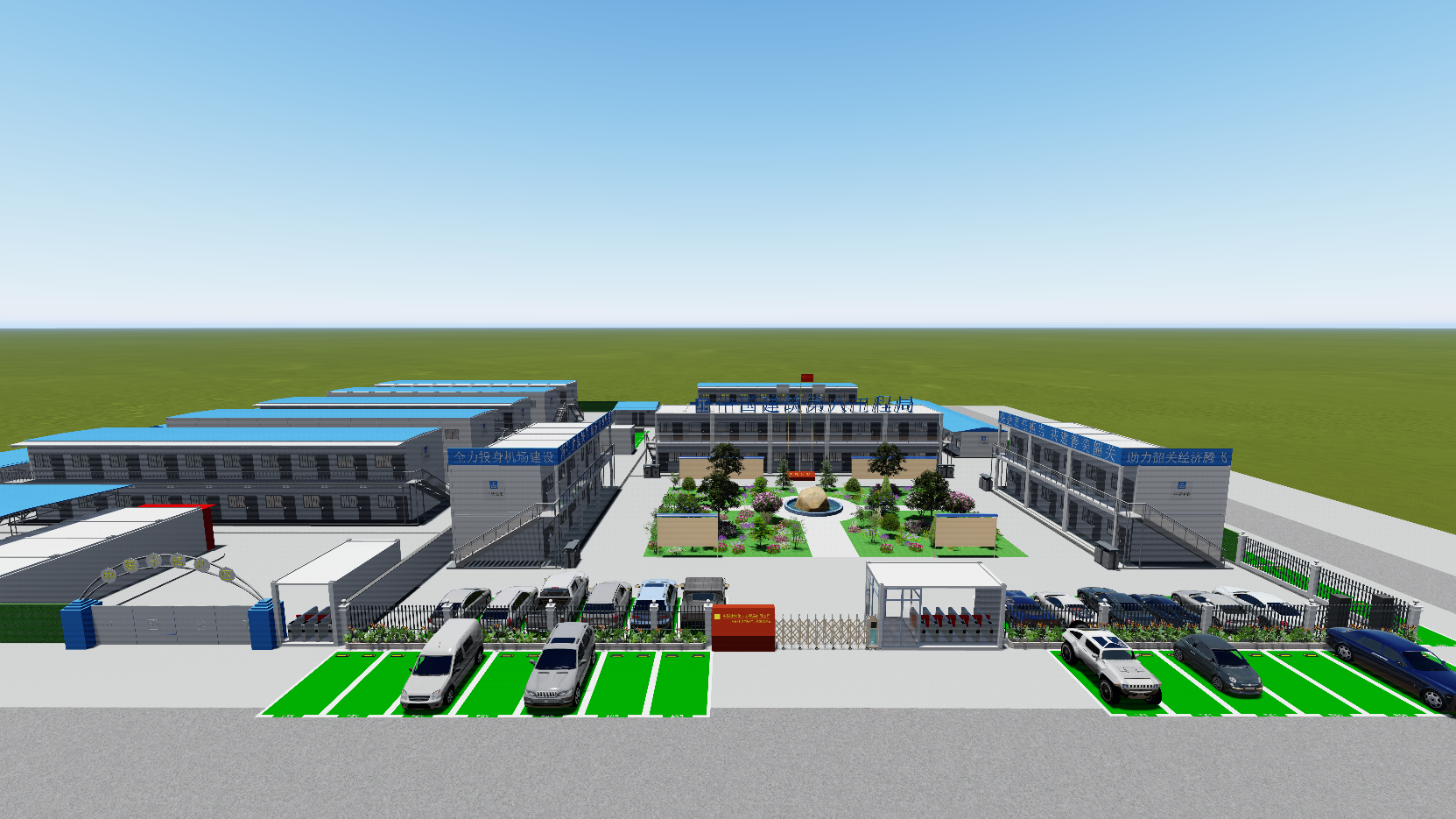

利用BIM的三維屬性，提前查看場地布置的效果；準確得到道路的位置、寬度及路口設置；以及構件堆場、塔吊、吊車等動力設備與建筑物的三維空間位置；形象展示場地布置情況，并可以進行虛擬漫游等展示。

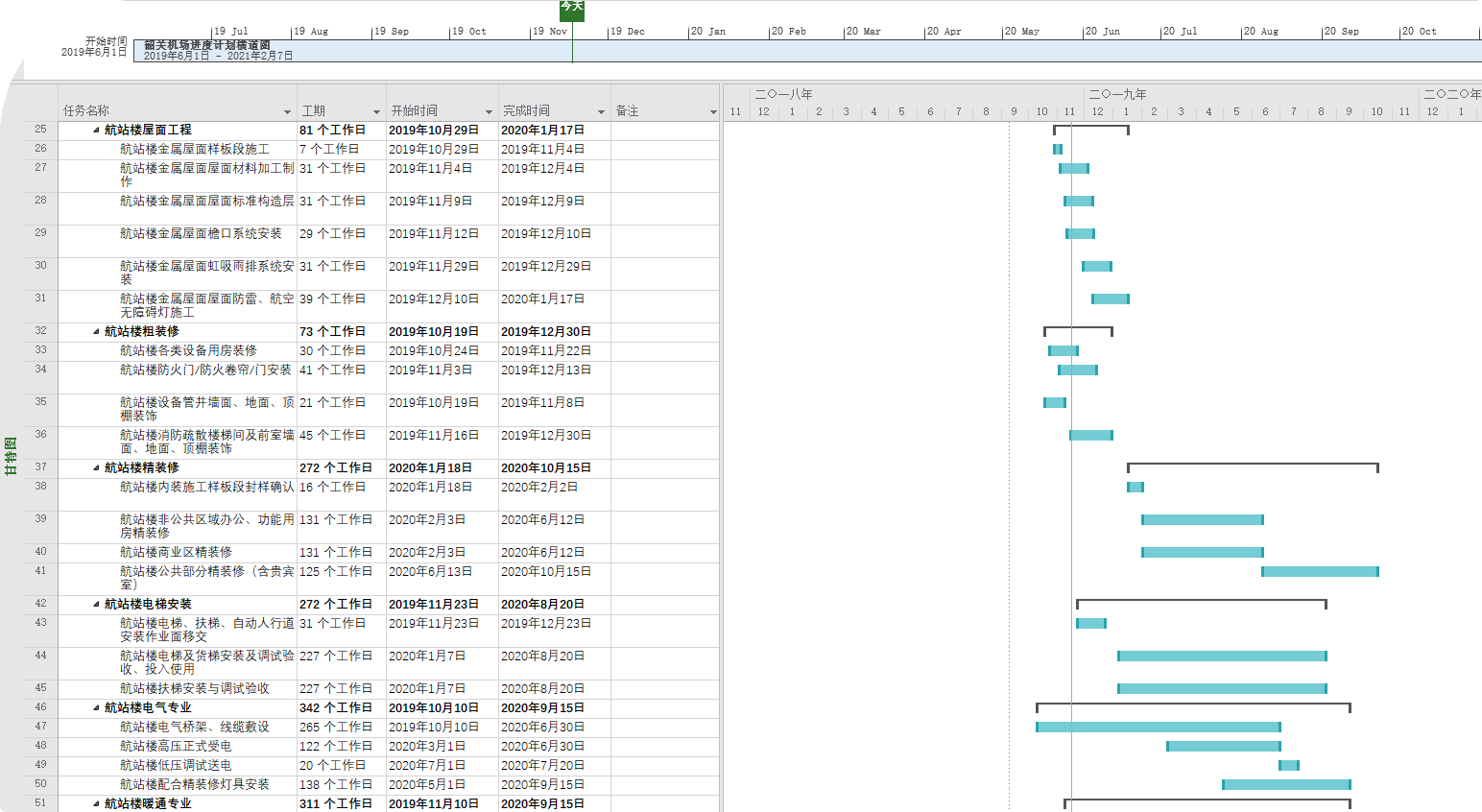

8.施工進度模擬

通過施工方的總進度計劃、二級進度計劃、周進度進度計劃和日常工作流程編制后再結合模型數據、工程量的來預估工作時間及各個工序之間的邏輯關系。

根據現場實際情況，按流水作業原理的網絡計劃方法編制施工進度計劃表。形成施工進度模擬視頻。

BIM應用效益
1.管理效益
1）方案優化：基于BIM模型，深化施工方案、實現精細化管理、提質增效、節省施工管理成本。
2）人員培養：提高現場施工效率，促進安全管控，也培養了公司BIM人才的成長和項目經驗積累。
3）材料節約：基于BIM模型，提高所需工程量提取效率及準確度。改變傳統模式，折合系數，縮短工期，節省材料，降低施工成本。
4）圖紙優化：模型設計、圖紙深化、土建、機電優化。提前在模型中對發現的問題進行優化，避免施工出現返工或者修改，省時省力，節約成本，提高效率。

2.經濟效益

1）提高工作效率，大大降低時間消耗：在工程量計算與施工方案優化兩大方面，提高工作效率，節省時間。

2）提高經濟效益：數據真實準確，能及時統計成本進行分析并有效掌控。

3）減少各種資源消耗：利用碰撞檢查及三維可視化，大大優化結構施工，減少返工，降低過程中大量材料的浪費。

4）方便業主管理項目：通過三維模型和施工模擬等，業主可以隨時隨地掌握項目的進度和情況，方便快捷。

5） 為爭報各種獎項加分：BIM技術已被寫入《建筑業10項新技術》(2017版)。
