模型精細度劃分起源

美國建筑師協會（簡稱AIA）的E202 號文件中，以[LOD]（Level of Development，在此譯為發展程度）來指稱BIM模型中的模型組件在營建生命周期的不同階段中所預期的「完整度」（Level of Completeness），并定義了從100 到500 的五種LOD。這是一直以來被廣為引用于說明建筑信息模型內容與細節的「標準」。

然而，E202 號文件只是概念性地說明了在不同的發展階段，模型組件隨著不同的應用需求，預期的完整度應該如何，卻并未提出更明確且實質的模型組件LOD 定義。

在實務上，LOD 則常被簡化地誤用于指稱整個建筑信息模型的發展程度，并與「詳細程度」（Level of Details）混用，造成許多人誤以為一個BIM模型中所有組件的LOD必然需要隨著工程生命周期的演進而更加完整與詳細，因而造成在BIM 模型建置上不必要的復雜度與資源人力的耗費，以及在模型交付時不必要的紛爭。

為了能更明確化對BIM模型的內容與細節的定義，利于BIM模型的交付及應用于跨專業與跨生命周期階段的溝通與協同作業，美國綜合營造公會（簡稱AGC）的BIMForum工作小組與AIA 合作發展LOD 規范（LOD Specification），以AIA E202 中所定義的LOD 為基礎，逐步將各個建筑系統的LOD更詳細地定義出來。

Level of Detail 與Level of Development 的不同：Level of Detail 指的是模型組件的細節程度（即包含了多少細節），因此是屬于模型組件的輸入信息。而Level of Development 指的是模型組件中的幾何與屬性數據可被信賴的程度，因此關系著模型的可應用性。

為了因應跨領域協同作業的需求，與原來的五個發展程度（LOD100 – LOD500）中，增加了一個名為L(zhǎng)OD 350 的發展程度。LOD 350 可簡單地看成是LOD 300 再加上建筑系統（或組件）間組裝所需的接口（interfaces）信息細節。
模型精細度劃分
一般將BIM的模型深度分為五個等級。其中，LOD100等級一般用于概念設計階段，LOD200等級一般用于方案設計階段，LOD300等級一般用于施工圖設計階段，LOD350等級一般用于施工圖深化設計階段，LOD400等級一般用于加工安裝階段LOD500等級一般用于竣工階段。

LOD100：該等級的模型單元用符號或者其他的一般表達方式進行表示，且該等級模型單元所含有的信息可能來源于其他模型單元。該等級的模型單元的信息都是粗略的內容，表示其存在，但并不包含其形狀、大小或者準確的位置。LOD200：該等級的模型單元會表現為通用的系統、物品或由粗略的數量、大小、形狀、位置和朝向信息組成的集合，并有可能會含有非圖形信息。該等級的模型單元相較于上一等級形成了三維模型，但其所包含的內容仍然是粗略的。

LOD300：該等級的模型單元會表現為詳細的系統、物品或依據數量、大小、形狀、位置和朝向信息組成的集合，這些信息能夠直接從模型上測量得到，不需要依據非圖形信息來獲取，但仍然可能含有其他非圖形信息。

LOD350：該等級的模型單元在L0D300等級的基礎上添加與其他建筑系統或者物品相關聯的部分，這些部分是用來與模型單元周圍的部件進行協調或者嵌入，作為支撐或和連接。該等級為L(zhǎng)OD300和LOD400之間的一個過度等級，較為特殊，是由于大部分模型單元需要達到建立關聯部分的深度，但作為模型單元的部分信息增加，其模型深度高于LOD300但達不到LOD400，便有此劃分。

LOD400：該等級的模型單元會表現為詳細的系統、物品或依據數量、大小、形狀、位置和朝向信息組成的集合，這些信息包括更加詳細的描述、制造、裝配和安裝信息，仍然可能含有其他非圖形信息。

LOD500：該等級作為最高等級，其模型單元是對數量、大小、形狀、位置和朝向信息現場核實后得到的結果，可能會含有其他非圖形信息。由于該等級的模型單元需要由現場核實后才能確定，增加的更多細節將由于不同的項目產生各種不同的結果，具體模型單元在L0D400等級上添加的信息不再統一說明，根據實際情況增加模型深度即可。

艾三維技術BIM模型成果展示

泗黎路項目

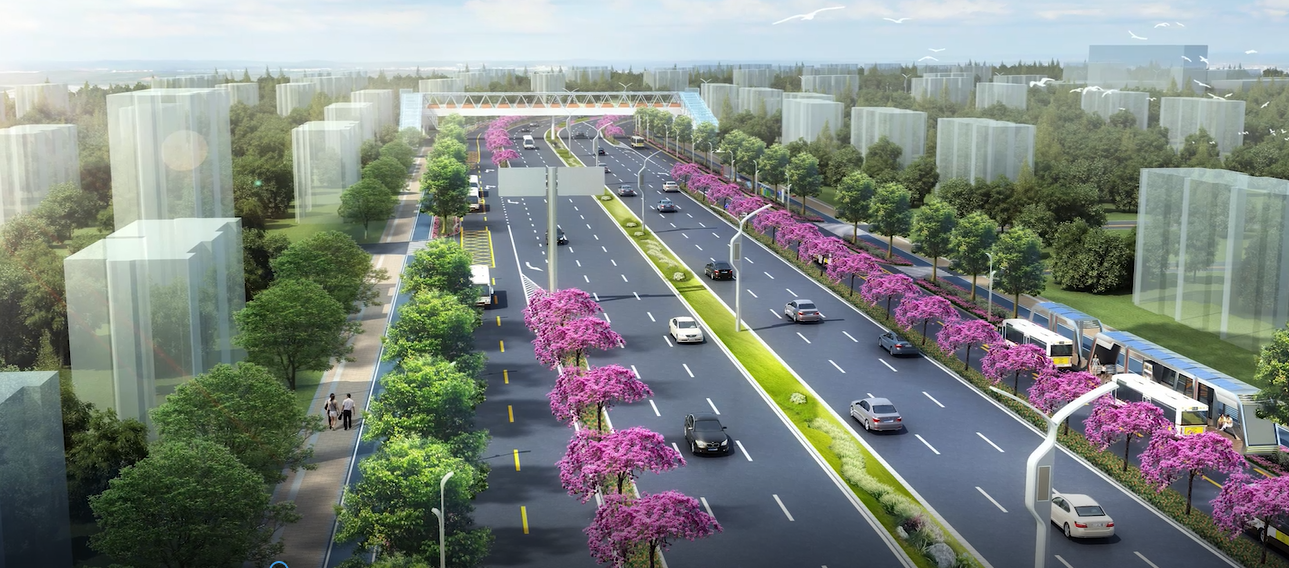

深圳濱海大道項目

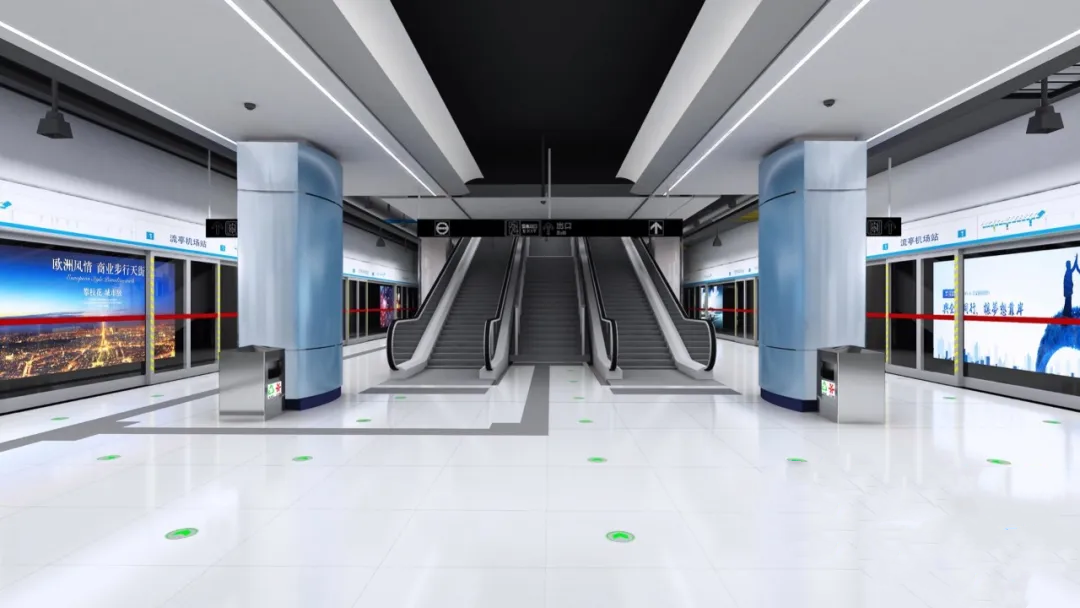

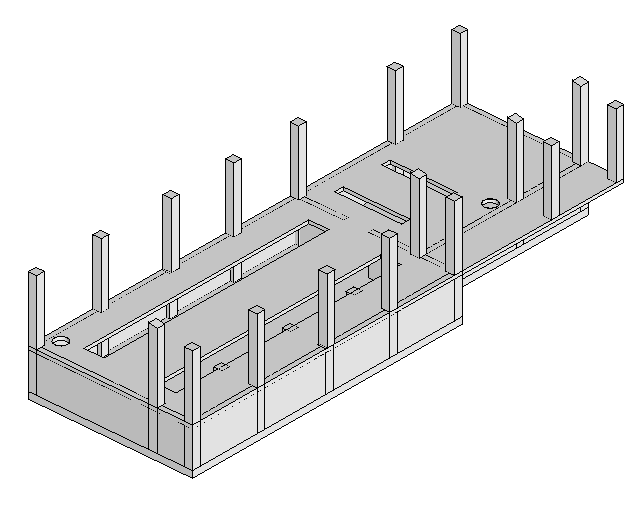

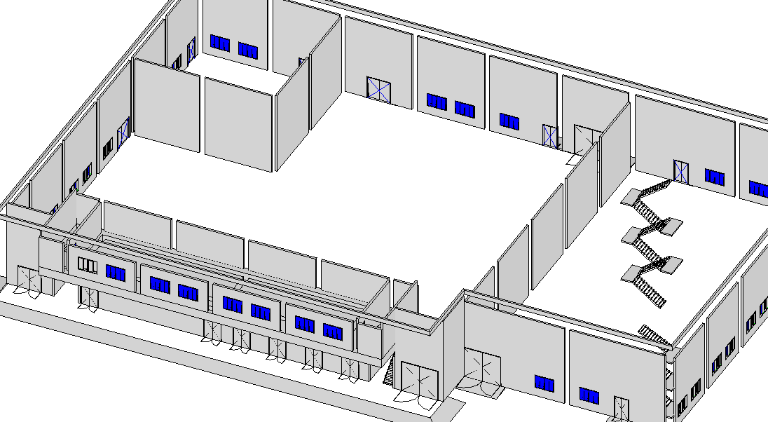

青島地鐵項目
