2019年，我司與中建三局第一建設工程有限責任公司（簡稱中建三局一公司）合作，承建印度光纖光纜廠房工程項目，合作內容包括廠房實景建模、工程動畫和項目BIM咨詢服務，目前該項目處于竣工階段。

項目介紹

本項目位于印度馬哈拉施拉特邦蒲那Khed City工業園，結合產業整合、智慧城市和可持續發展的理念，擁有一流的基礎設施及無限的工業活力。光纖光纜廠房的建設，將成為Khed City工業園工業增長引擎的重要一環。

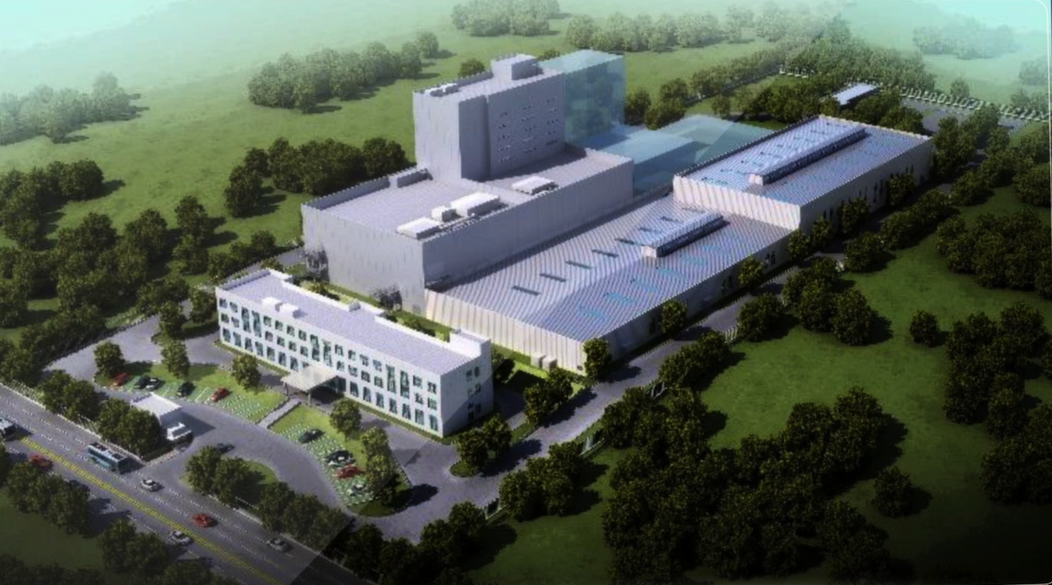

項目包括辦公樓、光纖光纜廠、計量房、氣站及配套儲罐、發電機配套房等6個建筑單體，施工范圍包括強電工程、供電系統（變電所）工程、暖通空調工程、給排水及消防工程、氣體動力工程、火災報警系統工程、智能化工程、潔凈工程、純水處理工程、工業廢水處理工程、大宗氣體工程、電梯行車工程共13個工程系統。

項目重難點

針對印度光纖光纜廠房工程涉及專業多、設備管道復雜、施工精度高、工序銜接緊密、精細化管理需求高等特點，經過多方比選，最終選擇Bentley BIM解決方案。

通過對ProjectWise、MicroStation 、OpenRoads Designer、OpenBuildings Designer、Synchro、Context Capture、BRCM、LumenRT等一系列Bentley軟件的應用，完成了項目從工作環境搭建、多專業異地協同辦公、圖紙復核、模型優化、施工指導、成果精細化管理、數字化成果交付等多項成果，助力Khed City工業園智慧園區、智慧城市的建設

項目動畫

視頻全長8分38秒，本視頻為報獎動畫，由我司動畫部門制作。我司動畫部成立10多年，制作項目動畫多達兩百個，包括報獎動畫、投標動畫、施工進度模擬動畫、漫游模擬動畫、施工方案模擬動畫、施工安全交底動畫、施工工藝模擬動畫、設計匯報視頻、企業宣傳片、商業宣傳片等。

項目應用

協同管理平臺ProjectWise應用

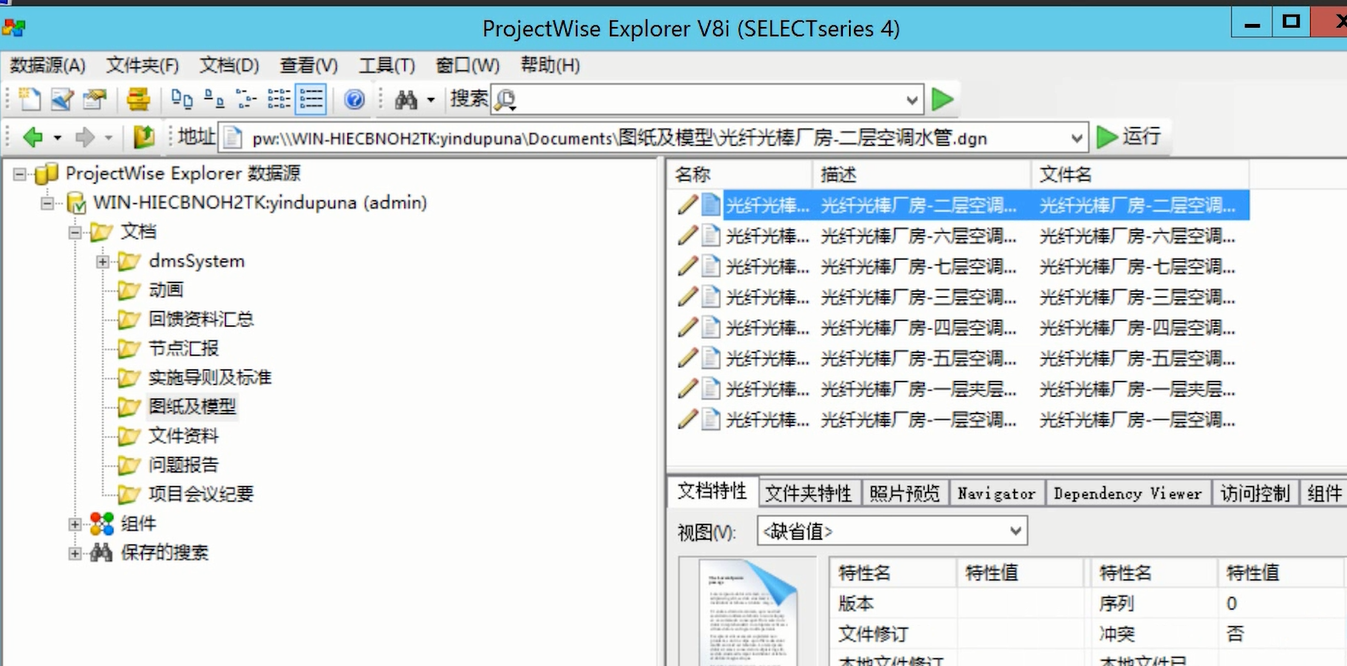

為了克服跨區域辦公溝通難度大、多專業協同交流繁瑣、溝通不暢等難題，項目采用Bentley協同管理平臺ProjectWise。將OpenBuildings Designer、BRCM等多款建模軟件的工作空間集成至平臺上。配置項目統一的模型信息、屬性定義、圖層設置、表達樣式、單元庫、出圖模板等，實現工作環境的集中管理、項目信息的集中存儲。

其次，基于ProjectWise協同管理平臺，通過自主研發的工作流定制插件，更好的適用于本土化標準的要求，對工作流程進行集中控制，實現BIM成果、施工日志、工作計劃、付款清單等重要文件的審批確認，規范了項目的過程管理。

無人機傾斜攝影技術應用

關于場地平整，項目利用無人機傾斜攝影技術對項目場地進行實景航拍，使用Context Capture計算三維實景模型，通過在計算機瀏覽三維實景模型，幫助施工人員更全面的理解現有場地狀況，規劃構件運輸?shù)缆芳笆┕龅夭贾?。通過Acute3D Viewer工具查看實景模型，發現場地西側地勢較低，由西向東地勢先增到約+25m，后有降低到約+20m，場地中心及北側地勢均較高。利用軟件實現場地測量及土方開挖量測算，代替?zhèn)鹘y(tǒng)計算方式，有效提高計算精度及工作效率。

三維管線綜合應用

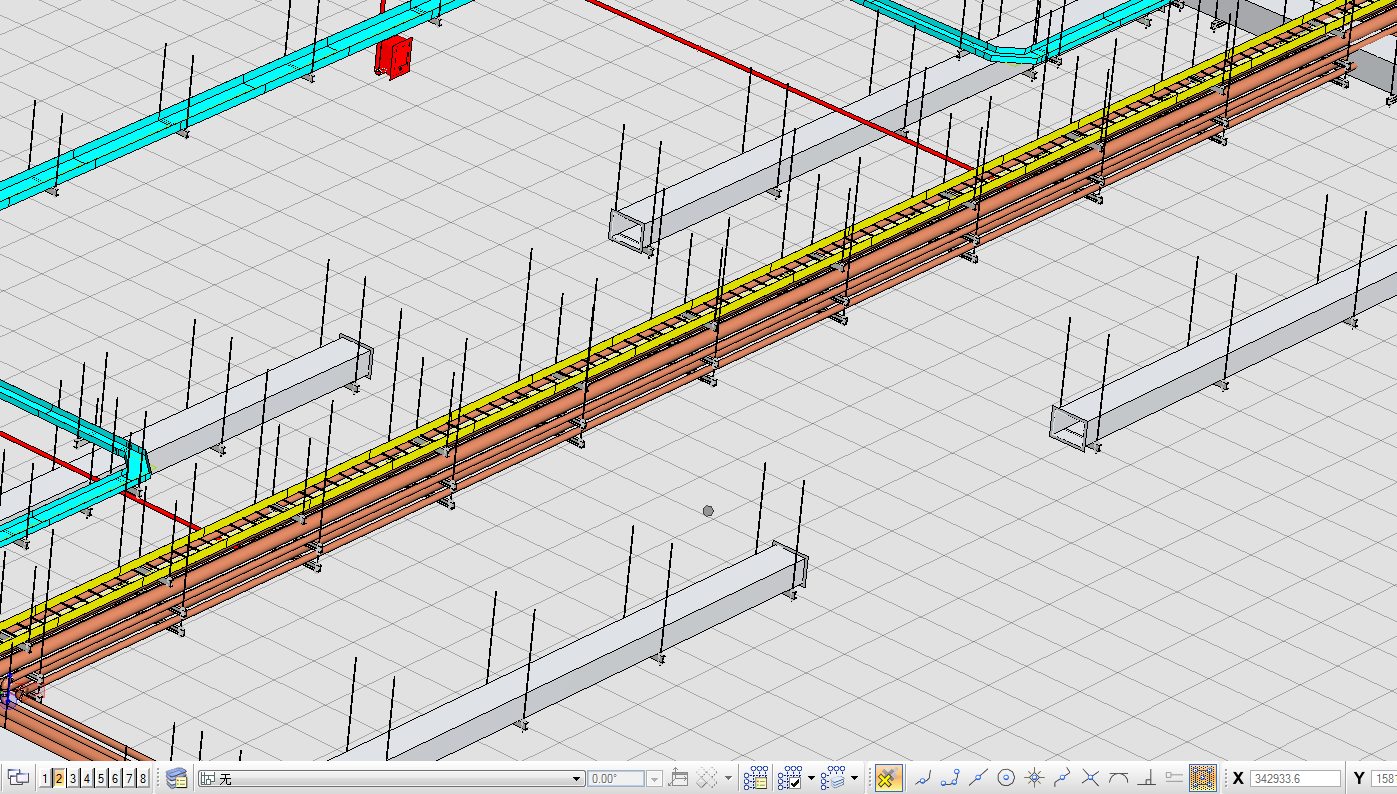

項目市政管線排布復雜，交叉碰撞多，為解決管線間碰撞問題以及避免項目施工時對政管線、檢查井的碾壓損壞。利用OpenBuildings Designer，進行管線排布優化處理，主要針對各專業碰撞優化、檢修空間優化、預留預埋洞口、室外管網優化以及綜合管線排布。

機房預制組裝應用

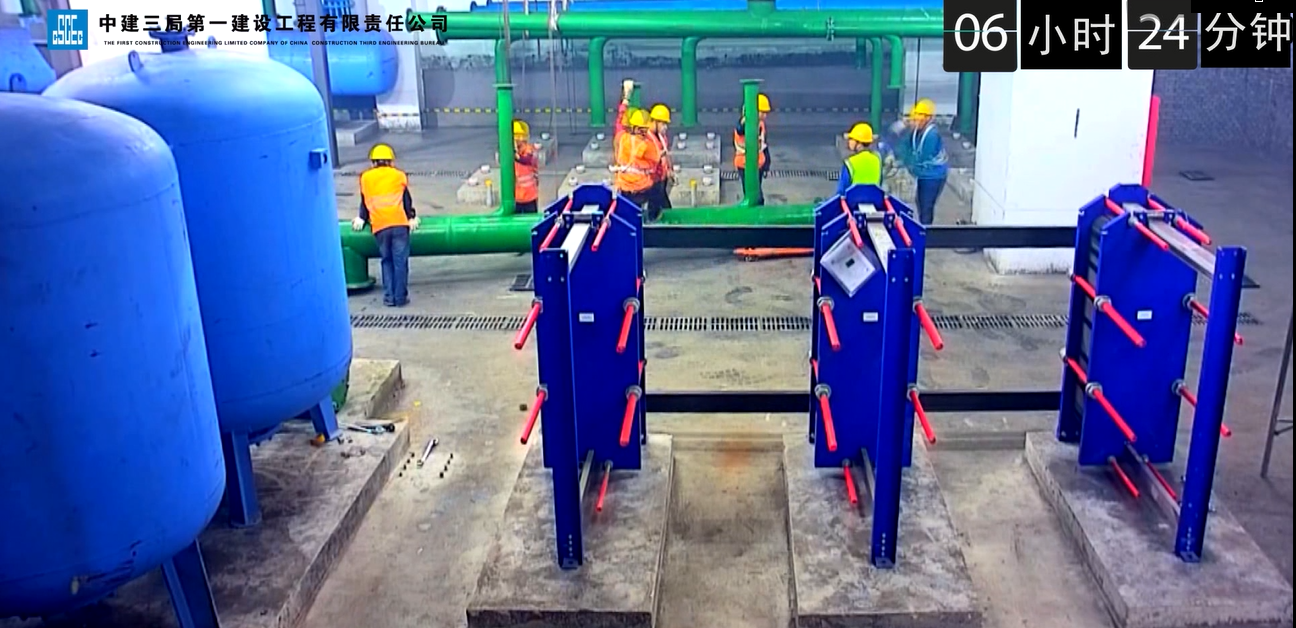

傳統的管道施工一般都在現場進行，存在著現場條件差，受作業條件影響大，作業面分散等問題。利用Bentley軟件進行機房管道建模，在國內對整體機房管道進行預制組裝并直接送往現場，減少了現場施工出現的誤差以及材料和人工浪費，提高了施工的效率以及現場安裝的精度。

綜合支吊架布置應用

為了使管線排布美觀，利用BIM技術進行管綜排布，盡可能采用綜合支吊架。由于項目大部分鋼材需在印度當?shù)夭少彛少徟渭懊颗尾少彅?shù)量、鋼材型號則需要更精細化的管理。

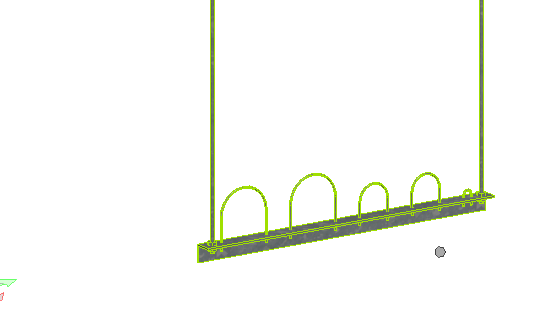

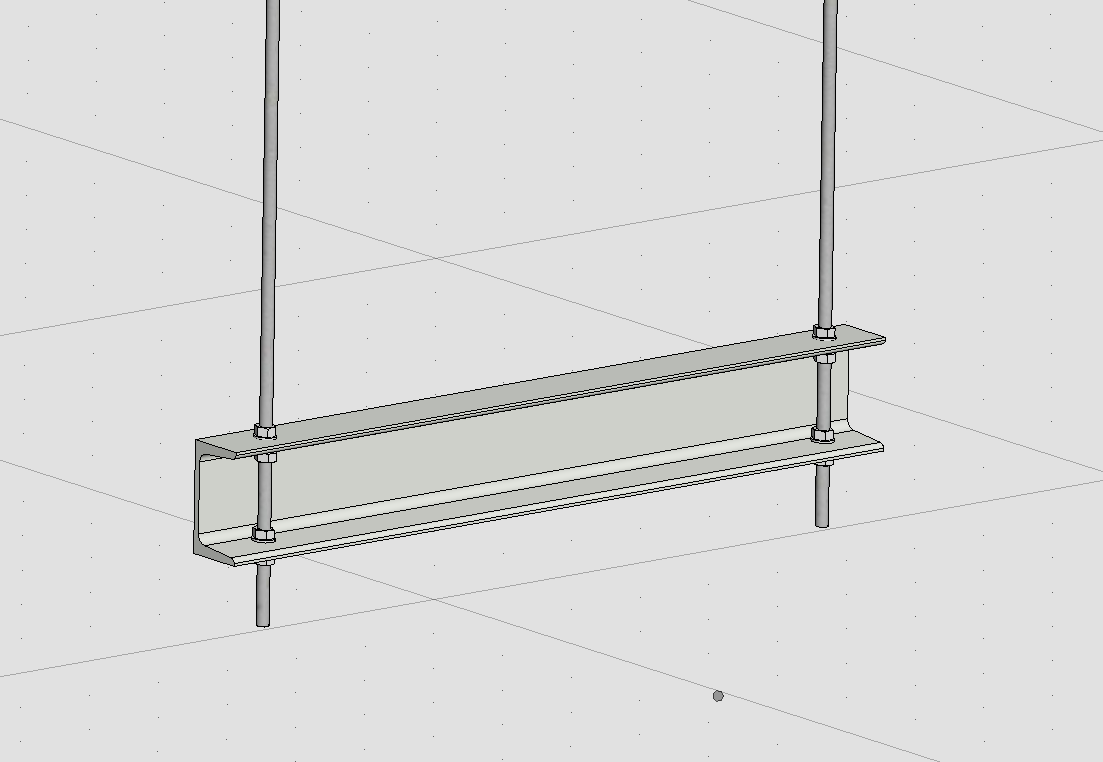

利用MicroStation對支吊架進行參數化建模，形成項目綜合支吊架單元庫，并在OpenBuildings Designer對象編輯器中為每種型號的支吊架賦予屬性，分別針對支吊架鋼材界面尺寸、鋼材長度、吊裝高度、螺栓類型等屬性參數進行定義。利用BIM技術，不僅處理了傳統二維設計中難以解決的管線綜合、支吊架布置等問題，更可統計出比傳統二維設計圖紙更加精準的工程量，根據施工階段的不同，分批次采購鋼材，解決項目鋼材采購問題。

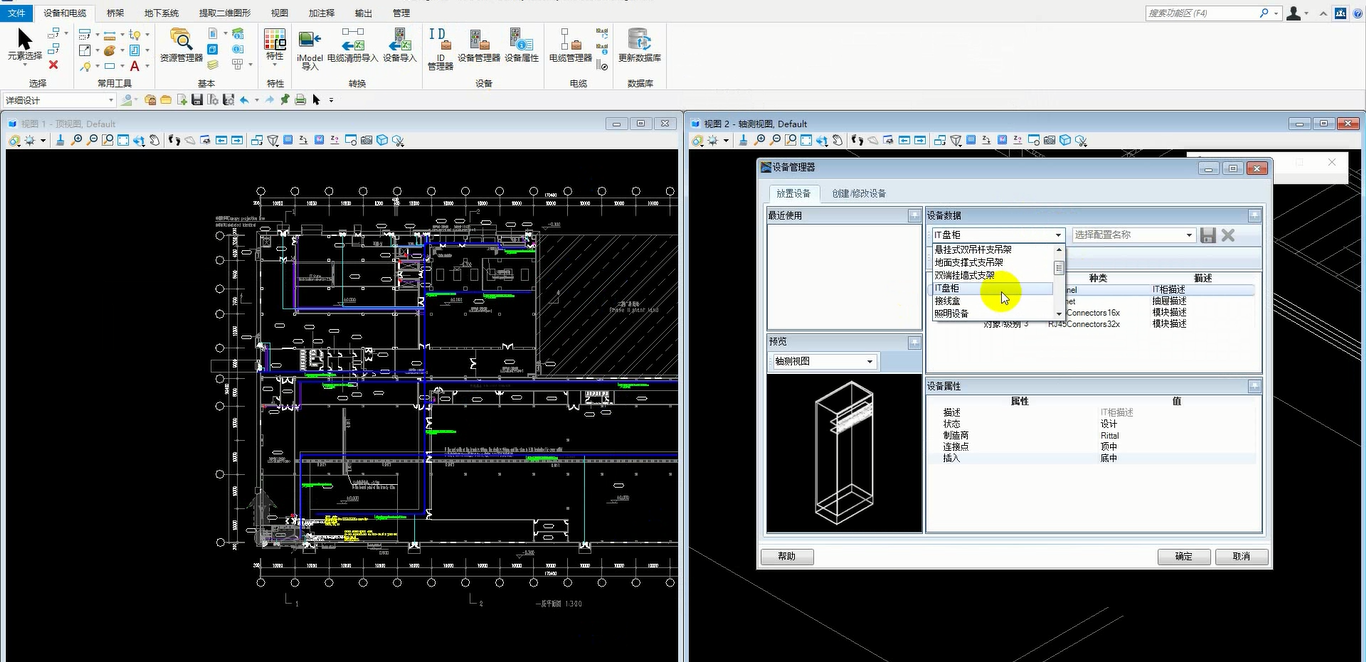

BRCM三維電纜敷設應用

電纜敷設在實際施工中一直都是一項比較繁雜的工作，傳統手工電纜敷設工作量大、周期長、涉及設備數量多，工期節點難以把控，為提高工作效率，本項目決定采用BRCM軟件進行電纜深化BIM應用。

分別針對動力、CCTV、門禁、入侵報警、殘疾人呼叫報警及綜合布線系統，在施工前期精細化建立全項目三維模型，采用BRCM軟件實現橋架與各專業機電管線綜合深化，在計算機上建立SQL數據庫，在BRCM軟件進行電纜敷設時，從SQL數據庫中讀取橋架及電纜清冊的數據，實現電纜的自動敷設，最終實現項目電纜敷設路徑的自動化與最優化。

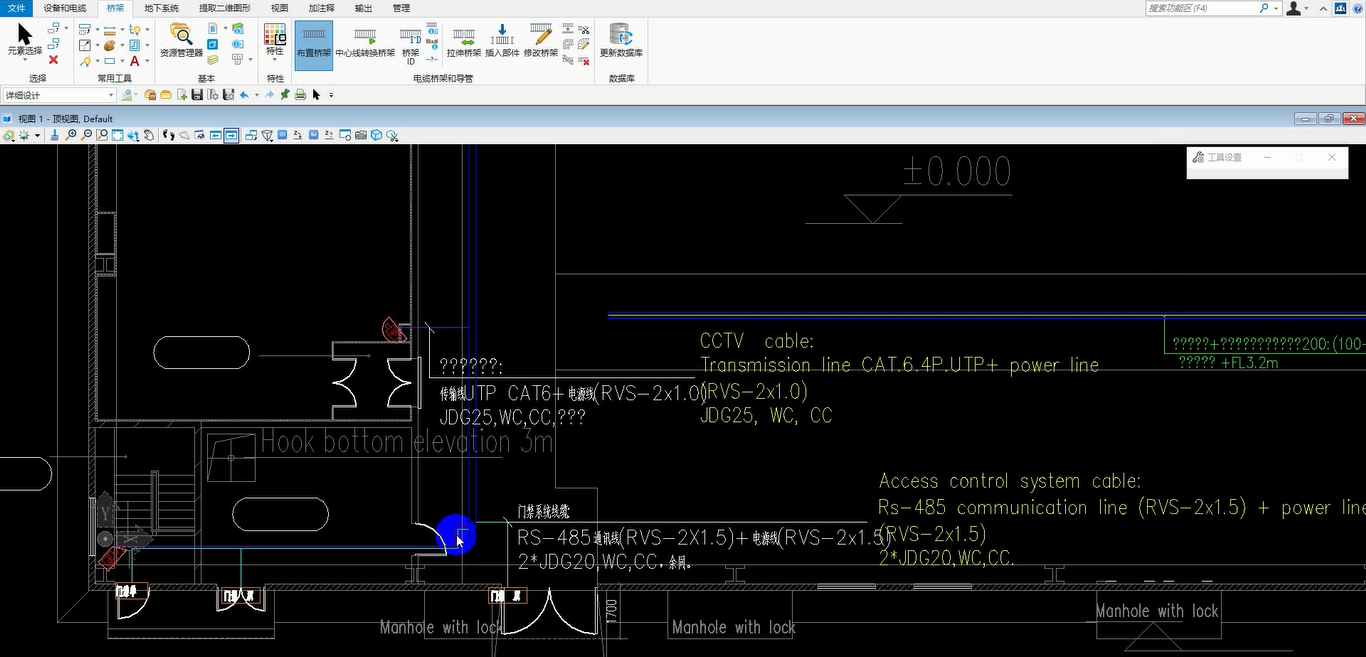

經過反復調試后，最終利用BIM軟件直接輸出電纜敷設拓撲圖、電纜長度、電纜設定路徑及各段長度明細表信息等，并通過切圖，將三維模型輸出為二維視圖保存到已制定好的圖框中，添加必要的視圖注釋、標記等數據后導出施工圖紙，用于指導現場電纜敷設。成功解決電纜算量問題，提高現場施工效率

項目意義

借助Bentley BIM解決方案，縮短計劃工期60個工日，項目實施預算由2.35億元控制為2.1億元以內。通過協同平臺，可有效減少國內技術人員在印度作業人數，控制人員外派時間。

基于印度光纖光纜廠房工程，項目BIM實施團隊結合以往BIM實施經驗，對行業內各項BIM標準進行了進一步的實施驗證與完善，對BIM應用深度進行更深一步的拓展，并以此項目為基礎，進一步制定及完善企業，乃至行業內的BIM實施細則。
