工藝動畫 | 白鹿原隧道BIM應用施工工藝動畫展示

視頻全長5分17秒，為我司動畫部門制作，主要介紹了隧道明洞段、暗洞段施工工藝及隧道交安設施。

1.項目簡介

西安外環高速公路南段白鹿原隧道位于西安市藍田縣，起于陽木寨村，終于陶峪河村，全長2815米。雙向六車道，設計速度120公里每小時，全幅長2815米，設置車型橫洞三處，圓形橫洞八處，建安費9.2億元。

白鹿原隧道項目-概況

2.項目難點

利用鉆孔地質剖面數據生成三維地質模型，模型可以任意切取地質剖面，查詢地質屬性。揭露地層黃土、泥巖、礫巖，圍巖自穩性差，綜合判定五級。最大埋深135米,最小埋深36米，斷面面積192.3平方米，為國內最大三車道黃土隧道，隧道中心線以下設中心排水溝，兩側設電纜溝。

白鹿原隧道項目-地質剖面

3.BIM設計

基于美國Bentley三維設計軟件，進行項目模型的創建，完成初期支護及二次襯砌設計，利用BIM技術在真實的三維環境下，方便的發現設計中的碰撞，及時優化設計，進而完成工程量統計，基于BIM模型，創建白鹿原隧道圖紙.

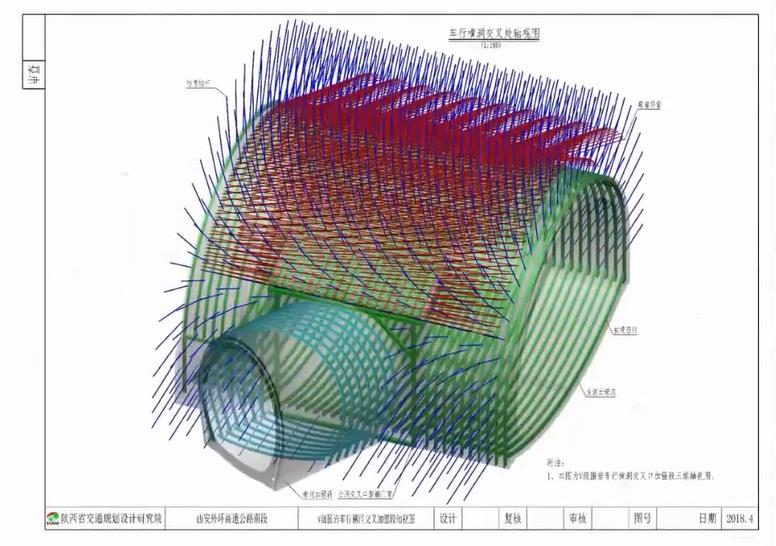

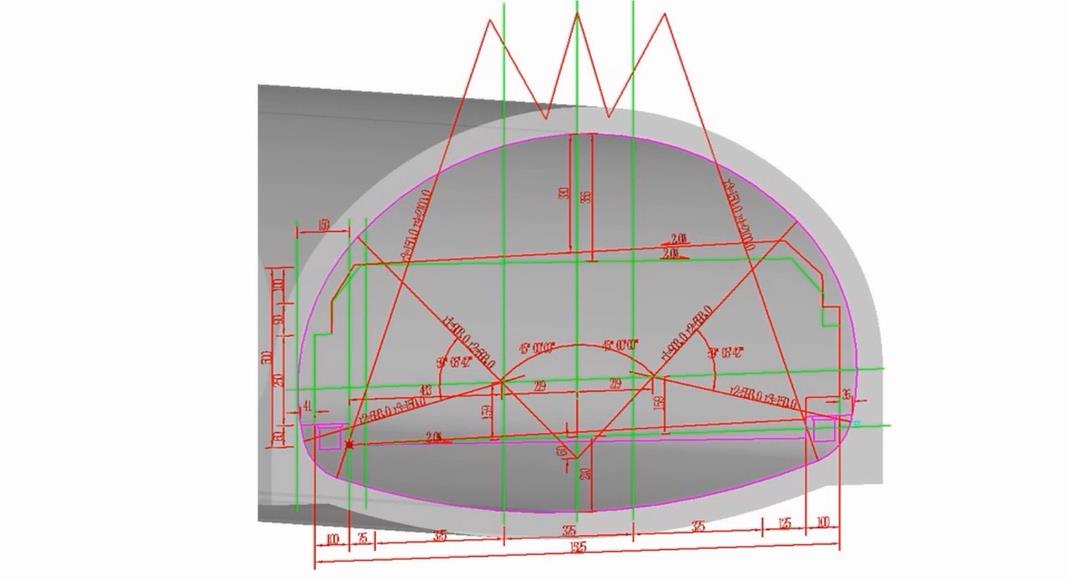

白鹿原隧道項目-BIM設計

4.施工方法

明洞段采用明挖法施工，75厘米厚C35鋼筋混凝土襯砌，鋪設雙層普通附加防水板。超前大管棚沿隧道拱頂布置φ108x6無縫鋼管，大管棚長30米。洞身采用新奧法施工。洞口段和淺埋段，采用雙側壁導坑法施工，側壁采用上下臺階開挖。中央部分采用上中下臺階開挖，初期支護緊跟在每一步的開挖之后。深埋段采用單側壁導坑法施工，初期支護緊跟在每一步的開挖之后。

白鹿原隧道項目-明洞施工

暗洞初襯施工，噴射31厘米厚C25混凝土，安置φ22毫米藥卷錨桿，長度450厘米，環向和縱向間距為100厘米，總共布置直徑8x20x20雙層金屬網。仰拱布置φ8x20x20雙層金屬網，架設I25a鋼架，縱向間距50厘米。拱角設置φ50x4鎖腳錨管，超前小導管沿隧道拱頂布置φ50x4無縫鋼管，長五米。暗洞二襯施工噴射邊墻混凝土，必要時安設邊墻錨桿。支護采用65厘米后C35鋼筋混凝土襯砌，防水采用普通附加防水板，根據需要可噴射第二層混凝土和隧道底部分凝土。梁側判斷圍巖和初期支護的變形，為支護參數修改提供依據，開始下一輪循環服務。

白鹿原隧道項目-暗洞初襯施工

施工安全，隧道洞口采用削竹式洞門，保證了洞門附近邊坡和仰坡的穩定，采光較好。隧道中設置了完美的交安設施，包括消防栓箱、標志標牌、攝像機、滅火器箱、洞內照度儀、車行指示儀、側風儀等。借助BIM技術建成一座全數字信息化隧道，為西安外環高速公路南環項目極致增效提供了堅實基礎。

白鹿原隧道項目-隧道洞口
