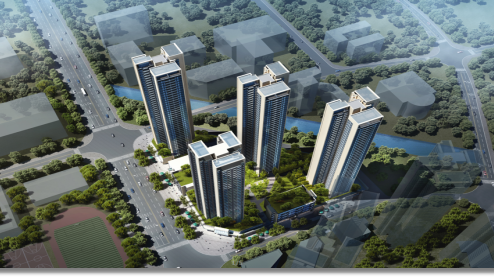

項目介紹

總建筑面積13萬㎡
采用裝配整體式剪力墻結構
裝配率約為60%

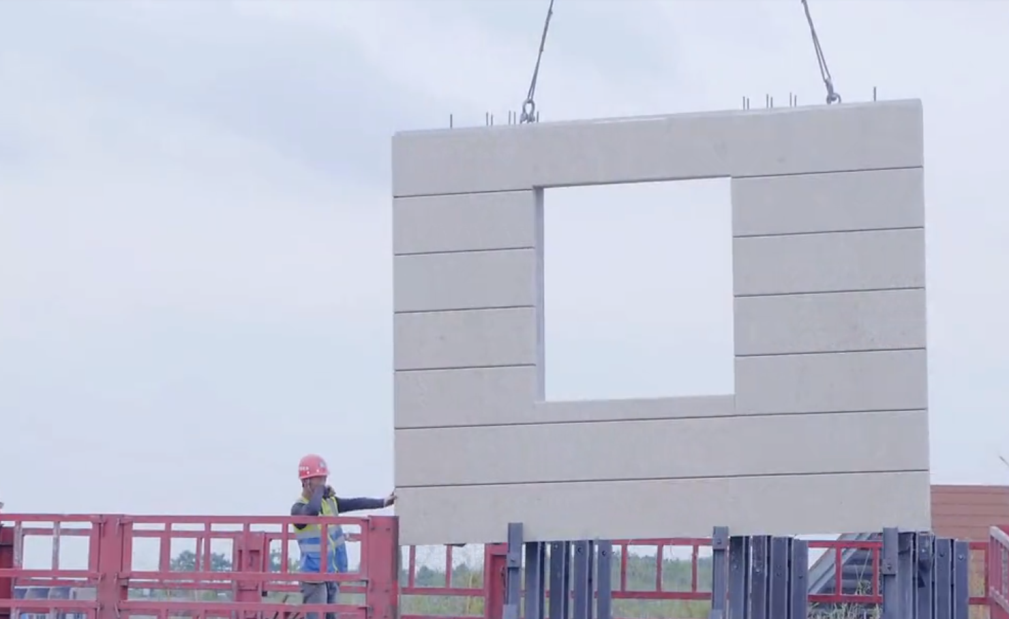

預制構件類型：預制外墻、預制飄窗、預制疊合板、預制陽臺、預制空調板、預制樓梯、預制陽臺隔板
單位：中建科技武漢有限公司

項目地點：湖北武漢

Planbar在項目中應用
核心：墻板設計
建模：設計人員在Planbar中快速做建筑建模
預制：通過Planbar中“墻體構件設計”命令將建筑墻轉化為三明治墻或單明治墻
拆分：用“連接”命令在預制墻體上進行節點拆分，得到各預制墻的三維模型
參數化：整個設計過程通過參數設定完成，取消傳統設計畫點畫線的過程。

總結

為了能更高效準確地完成預制構件深化設計工作，摒棄傳統的設計模式，融入更符合裝配式建筑設計理念的BIM技術勢在必行。但目前BIM產品紛繁復雜，也給技術高效應用造成困難。常用的BIM建模和應用軟件，雖然在建筑建模方面能力已足夠強大，但其通用性是以犧牲專業性為代價，對深化設計模塊的開發尚未達到一定深度。經過比選，采用預制混凝土專業BIM軟件Planbar作為深化設計核心軟件。
